구역은 용도를 부여한 도면상의 면입니다. 조립, 보관, 접수, 비워 두어야 할 공간. 외곽선으로 그려지고, 자기 면적을 알고 있으며, 가까이 두거나 멀리 두어야 할 다른 구역들과 연결될 수 있습니다.

그리기

레일에서 구역 활동 탭을 엽니다.

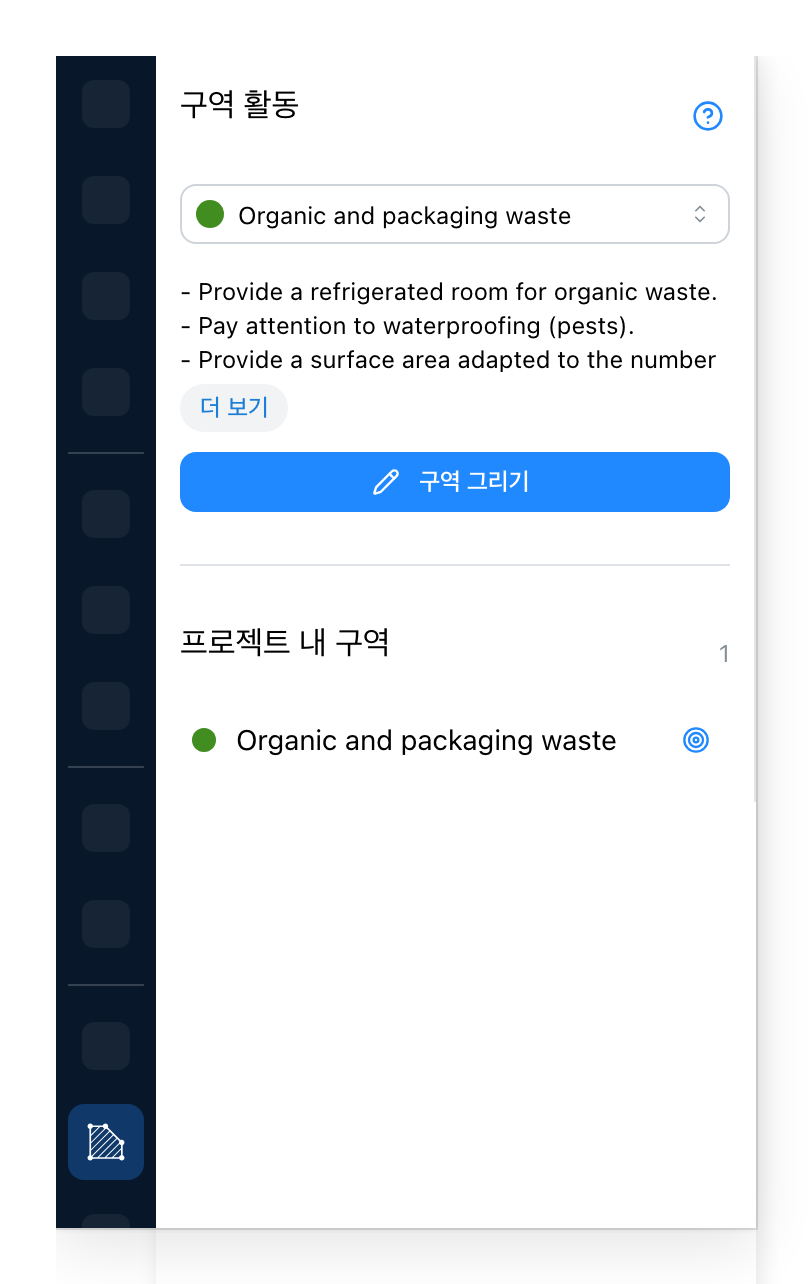

구역 탭

곧 그릴 구역의 종류입니다. 그 아래에 그 종류에 필요한 것에 대한 몇 줄이 있으며, 더 보기가 나머지를 펼칩니다. 종류에 사진을 붙이는 사이트에서는 사진이 이 줄들 위에 나타납니다. 이름 목록에서 고르기는 어렵지만, 사물의 사진에서 고르기는 어렵지 않습니다.
구역 그리기가 외곽선 그리기를 시작합니다. 도면 위에서 모서리를 클릭하고 마지막에 닫습니다.
프로젝트가 이미 가진 모든 구역과 그 색입니다. 행이나 그 옆의 과녁을 클릭하면 구역이 선택되고 화면이 그곳으로 이동합니다.

조정하기

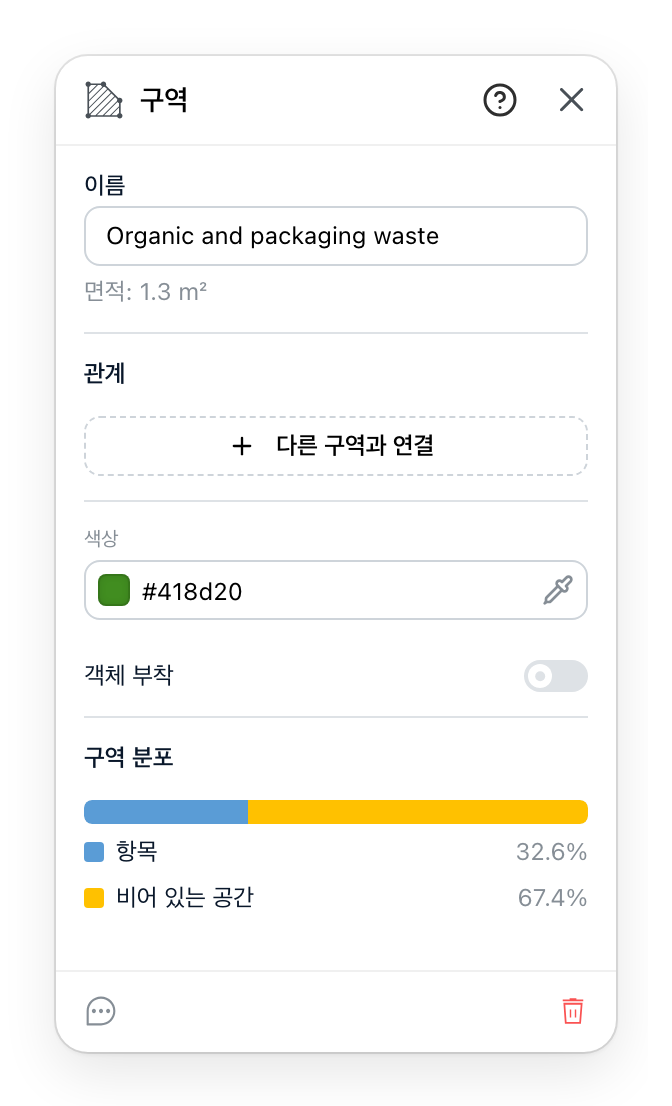

구역 패널

이름과, 그 아래에 그린 외곽선에서 계산된 면적입니다. 면적은 읽는 값이지 입력하는 값이 아닙니다.
이 구역이 어떤 다른 구역들과 가까이 있어야 하는지, 또는 멀리 떨어져야 하는지입니다. 버튼으로 연결을 시작한 뒤 도면에서 다른 구역을 클릭하고, 거리를 요청하려면 Cmd나 Ctrl을 누른 채 클릭합니다. 행의 아이콘은 연결을 가까움과 멂 사이에서 바꾸고, 행의 메뉴에는 메모와 삭제가 있습니다. 연결이 있기에 구역의 모음이 목록이 아니라 도해가 됩니다.
도면에서 갖는 색과, 그 안에 서 있는 물체가 부착되어 있는지 여부입니다. 부착된 물체는 구역을 옮길 때 함께 움직입니다.
이 구역의 바닥이 무엇에 쓰이는지입니다. 물체, 그 안전 볼륨, 지나가는 경로가 가져가는 몫과 남는 몫. 배치를 두고 논쟁할 때 쓰이는 숫자입니다.

마지막 절이 애초에 구역을 그리는 이유입니다. 바닥의 절반을 경로에 쓰는 구역은 동선에 문제가 있는 구역이며, 패널은 그것을 눈에 맡기지 않고 숫자로 말합니다.

구역의 층에 있는 모든 물체는 부착 여부와 관계없이, 외곽선 안에 서 있는 부분만큼 집계됩니다. 안전 볼륨은 그 물체와 따로 집계되므로, 자기 물체 위에 놓인 공간은 두 번 집계되고 비어 있는 몫은 그만큼 줄어듭니다.

그리기 도구 끝의 구역 설정은 또 다른 종류의 구역을 그립니다. 아무것도 서 있으면 안 되는 면입니다. 같은 방식으로 모서리마다 그립니다. 카탈로그에 경고 구역이 있는 사이트에서는 그 항목이 같은 종류의 면을 그리며, 이름은 사용자의 언어로 나옵니다.

패널의 제목은 금지 구역입니다. 안에 어떤 항목도 허용되지 않는다고 알리고, 이름과 색을 담으며, 내부 객체 아래에 그 면 안에 서 있는 모든 오브젝트를 나열하므로, 규칙을 어기는 것을 찾을 필요 없이 읽을 수 있습니다. 링크와 내역은 없습니다.
