Notities

Een notitie is een gekleurd vlak op het plan met een stuk tekst erin: een opmerking voor de klant, een instructie voor de monteur, een geheugensteun voor uzelf. Teken er een met Notitie: de pijl van Tekenhulpmiddelen in de bedieningsbalk opent het menu, waar Notitie onder de Annotatiehulpmiddelen staat; sleep dan een rechthoek op het plan. Het tabblad Tekenhulpmiddelen van de rail toont ze ook. Een notitie wordt op het plan verplaatst en van grootte veranderd. In 3D toont ze zich als een markering waarvan de ballon de tekst draagt.

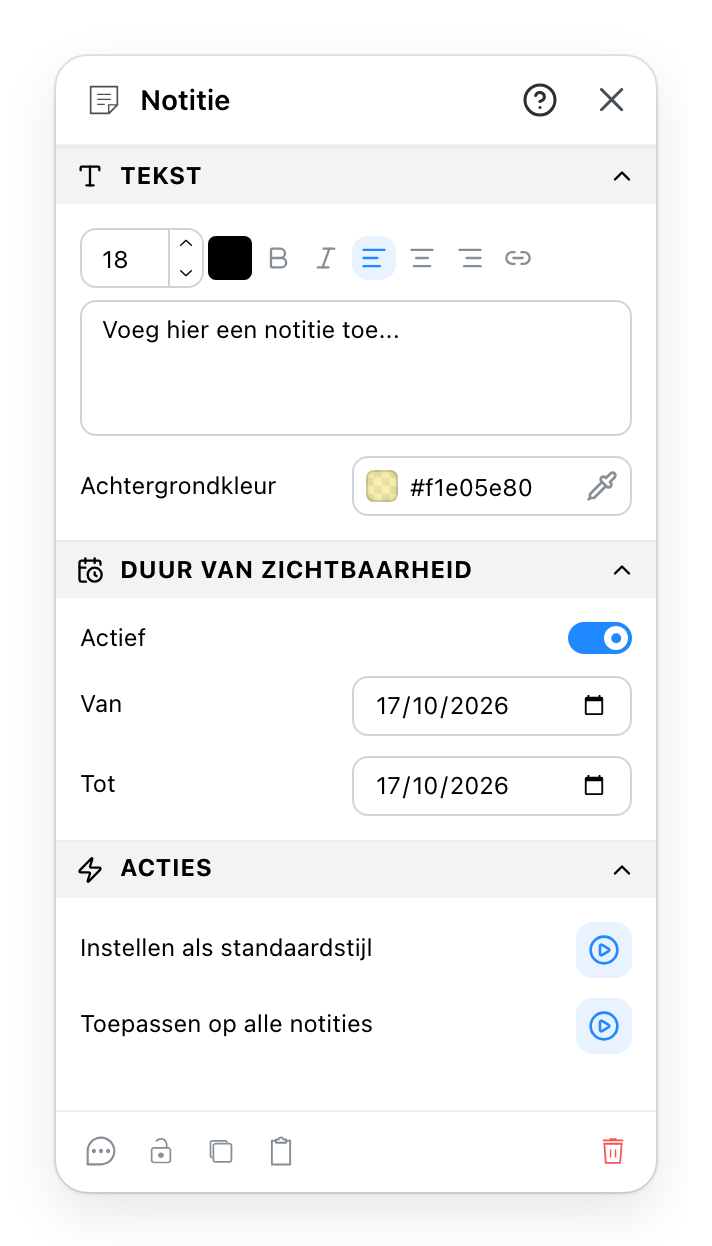

Het paneel Notitie

  1. Hoe de tekst getekend wordt: zijn grootte, kleur, gewicht, helling en uitlijning. De laatste knop voegt een link toe.
  2. Wat de notitie zegt, op zoveel regels als nodig.
  3. Het vlak achter de tekst. Het kan gedeeltelijk doorzichtig worden gemaakt, zodat het plan eronder te zien is.
  4. Met de schakelaar aan wordt de notitie alleen tussen deze twee data getoond, beide dagen inbegrepen: voor een opmerking die geldt zolang de werken duren. Daarbuiten is ze verborgen in 3D. Het plan blijft haar tonen.
  5. De volgende notitie die u tekent begint met deze tekststijl en deze achtergrond.
  6. Geeft deze stijl aan elke notitie in het project, op elk niveau en in elke versie. Het kan ongedaan worden gemaakt.
  7. Een opmerking, een slot, dupliceren, kopiëren en verwijderen. De opmerking is een aantekening over de notitie voor uw team, en wordt niet op het plan afgedrukt. Het ? in de kop opent deze pagina.
