Cálculo de áreas

O Space Designer mede o que você desenhou segundo a norma que escolher, e pode medi-lo segundo quatro ao mesmo tempo. Esse é o sentido do painel: o mesmo projeto tem uma área segundo uma norma nacional e outra segundo as regras próprias de um cliente, e as duas são verdadeiras.

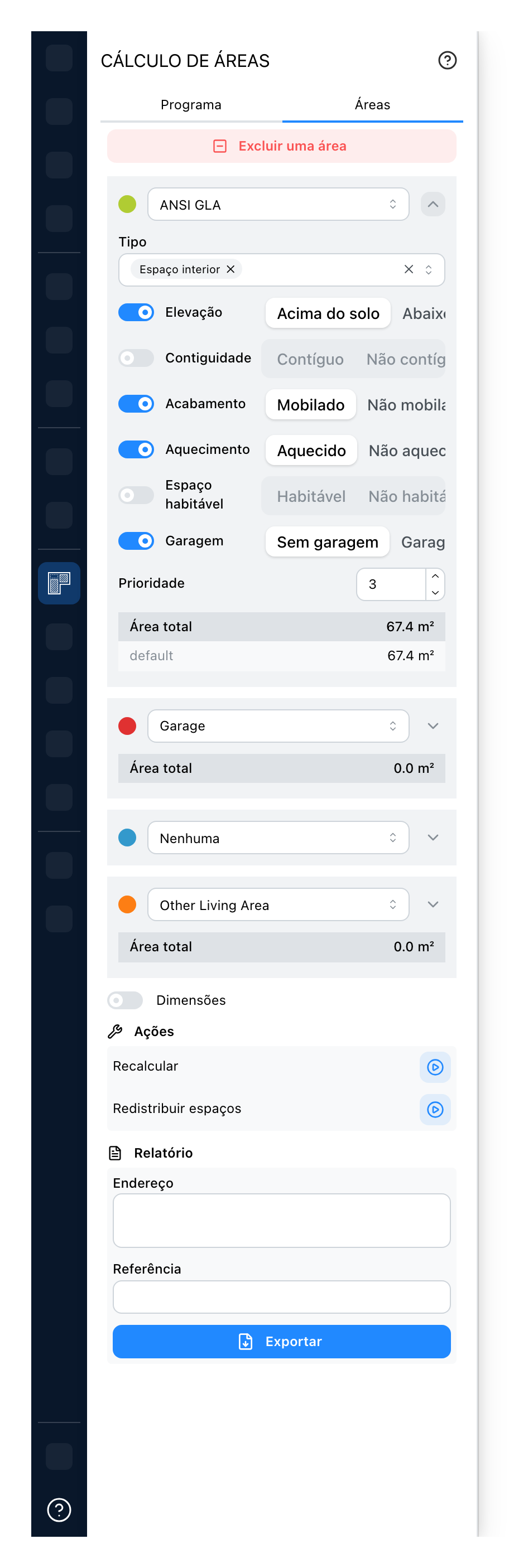

O painel de áreas, com uma norma aberta

  1. Programa é o que o projeto deveria conter, cômodo a cômodo. Áreas é o que ele contém realmente, medido sobre o que você desenhou.
  2. Retira uma superfície de todos os totais de uma vez: um vazio, um duto, um espaço que não é de ninguém.
  3. A norma que está sendo medida e a cor que ela ocupa na planta. É por essa cor que você sabe qual das regras ficou com uma superfície. A seta recolhe as regras de novo.
  4. Os tipos de cômodo que esta norma conta. Todo o resto é medido por outra ranhura, ou por nenhuma. Se ficar vazia, a ranhura não conta nada.
  5. Cada interruptor liga um teste, e o par ao lado diz que lado conta: um cômodo acima ou abaixo do solo, contíguo ou não, acabado ou não, aquecido ou não, habitável ou não, garagem ou não. Um teste desligado significa que a norma não se pronuncia. Espaço habitável quer dizer acabado e aquecido: ligá-lo libera os testes Acabamento e Aquecimento, e ligar qualquer um destes libera Espaço habitável.
  6. Qual de duas normas fica com uma parede que elas compartilham. Chega com o valor próprio da norma e só precisa ser mexida quando duas ranhuras se encontram na mesma parede.
  7. O resultado desta norma, nas unidades do projeto: o total, depois cada nível, e as áreas excluídas retiradas.
  8. As outras três ranhuras. Quatro normas podem ser medidas ao mesmo tempo, portanto um total sob uma regra fica ao lado do total sob outra.
  9. O interruptor Dimensões escreve as medidas sobre cada superfície da planta.
  10. Recalcular mede outra vez o nível em que você está, depois de uma alteração que os totais não acompanharam. Redistribuir espaços repõe as definições de cada cômodo (tipo, contíguo, acabado, aquecido, garagem) a partir do seu nome, com a biblioteca de cômodos; um cômodo cujo nome não é reconhecido fica como está. Ambos pedem confirmação primeiro.
  11. O relatório em PDF. O endereço e a referência escritos aqui são impressos na sua capa.

Cada ranhura toma todos os cômodos que os seus filtros deixam entrar. A prioridade não decide que ranhura toma um cômodo: decide apenas qual toma a parede entre cômodos de duas ranhuras.
