Ferramentas de desenho

Tudo o que dá estrutura a um projeto é desenhado com estas ferramentas. Na planta 2D elas vêm primeiro na barra de ferramentas, como um botão dividido depois de Desfazer e Refazer.

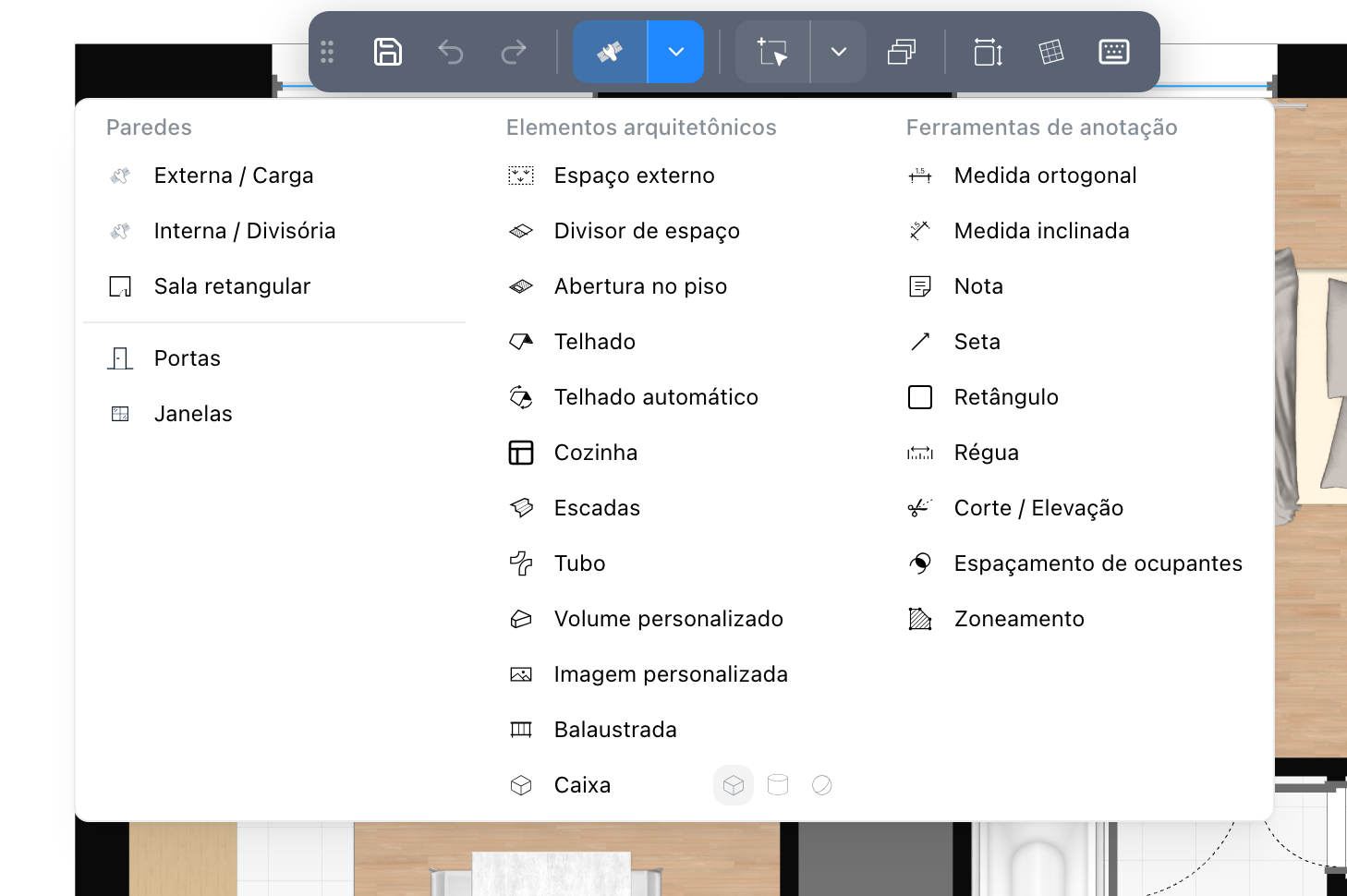

O menu das ferramentas de desenho, aberto na barra de ferramentas

A seta abre um menu com todas as ferramentas em três colunas: Paredes (os tipos de parede, o cômodo retangular e os atalhos do catálogo do seu site), Elementos arquitetônicos e Ferramentas de anotação, com os botões dos módulos do seu site. Passe o cursor sobre uma linha para ler o que ela faz. Clique numa ferramenta para ativá-la: o menu se fecha e a planta fica pronta para ela. As três formas da primitiva ficam na sua linha; clique numa delas para desenhar nessa forma. O ícone do botão é a última ferramenta ativada, pelo menu ou pelo painel, e antes disso o primeiro tipo de parede; clique para desenhar novamente, ou para sair da ferramenta se ela já estiver ativa. Telhado automático, Imagem personalizada e os atalhos não ativam nenhuma ferramenta, por isso nunca se tornam o ícone. A barra de ferramentas não tem ferramentas de desenho nas vistas 3D, de passeio e de corte.

O painel Ferramentas de desenho

O mosaico Ferramentas de desenho do trilho abre as mesmas ferramentas como um painel, com o que só o painel tem: o botão que muda o tipo de parede que uma linha desenha, e sob cada tipo de parede como desenhá-lo. O painel fica aberto enquanto você trabalha, o que permite colocar várias coisas do mesmo tipo sem voltar a ele. Uma ferramenta ativada no painel acende também no menu, e o inverso.

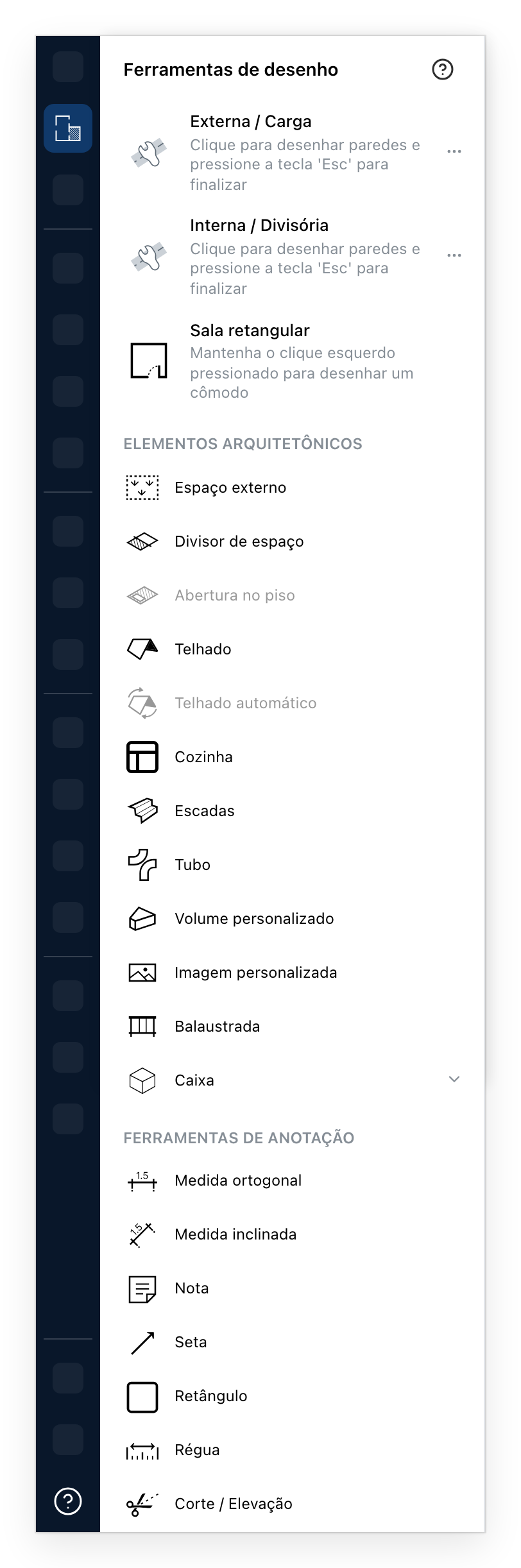

O painel de ferramentas de desenho

  1. Clique em cada canto e termine com Esc. A parede espessa que sustenta o edifício.
  2. O mesmo gesto, uma parede mais fina. Quando o seu site o permite, o botão no fim de qualquer das duas linhas muda o tipo de parede que essa linha desenha.
  3. Estique um retângulo e obtenha as suas quatro paredes de uma vez. O mais rápido para começar.
  4. Uma superfície sem paredes: um terraço, um jardim, um estacionamento.
  5. Separa um cômodo em dois sem construir uma parede, para um espaço aberto que você mesmo assim quer medir em separado.
  6. Abre um vão numa laje. Fica cinza enquanto o nível não tiver um cômodo para atravessar.
  7. Desenhado como uma forma à qual você depois dá a inclinação. Num nível que tem cômodos, pergunta primeiro onde vai o telhado: ver Telhados.
  8. Constrói um telhado sobre os cômodos do nível de baixo. Fica cinza enquanto nem este nível nem o de baixo tiverem cômodos.
  9. Clique em pontos para desenhar uma linha e obter uma fileira de armários de cozinha ao longo dela. Duplo clique para terminar.
  10. Um lance entre dois níveis, ajustado depois no seu próprio painel.
  11. Um tubo ao longo de um traçado, para redes e dutos.
  12. Qualquer contorno, extrudado a uma altura: um pilar, um plinto, uma viga.
  13. Uma imagem sua: o clique seguinte na planta a coloca.
  14. Uma sucessão de montantes e enchimento ao longo de uma linha.
  15. Um simples bloco, cilindro ou esfera, o substituto mais rápido para o que o catálogo não tem. A seta ao lado escolhe a forma.
  16. Uma medida fixada na horizontal ou na vertical.
  17. A mesma, ao longo de qualquer linha que você trace.
  18. Um bloco de texto colocado sobre a planta.
  19. Aponta da nota para aquilo de que ela fala.
  20. Um contorno que não constrói nada, para delimitar uma zona da planta.
  21. Mede sem deixar nada para trás.
  22. Uma linha de corte através do projeto, que se torna um desenho de corte.

Uma ferramenta em cinza espera por algo que o projeto não tem. Ela continua podendo ser clicada, e a ferramenta ou a sua janela diz o que falta. Um cadeado marca uma ferramenta que o seu plano não inclui; um clique nele propõe a atualização. Cozinha é a exceção: quando o seu plano não a inclui, ela nem aparece na lista. O seu site pode acrescentar ferramentas próprias, e atalhos para categorias do catálogo, no fim do painel.
