Tubulações

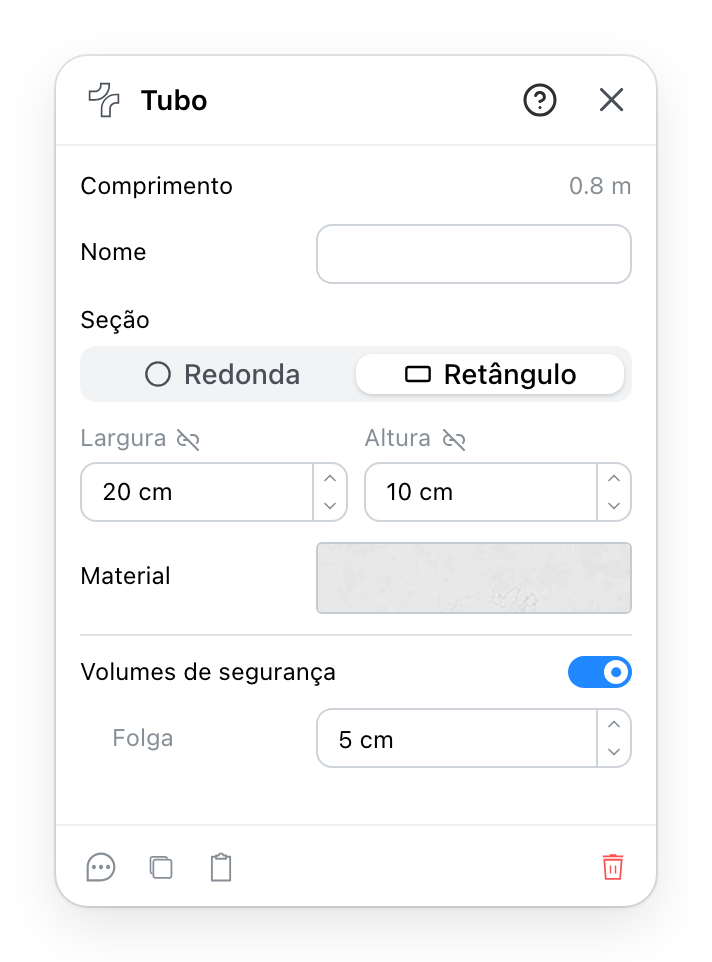

Uma tubulação é uma linha de cantos desenhada na planta com uma seção: um tubo redondo, ou um duto retangular. O painel é lido na ordem em que se pensa uma tubulação: quanto mede, como se chama, a sua seção, de que é feita, e o espaço de que precisa em volta.
Desenhe uma com Tubo, entre os elementos arquitetônicos de Ferramentas de desenho: clique nos
seus cantos na planta e pressione Esc para terminar. Selecione-a para abrir o seu painel.
- Quanto mede a tubulação, medido sobre o que você desenhou. Lido, nunca escrito; é o número que o relatório imprime.
- Com que nome a tubulação aparece no projeto.
- A forma da sua seção: redonda, ou retangular para um duto.
- O tamanho que essa forma pede: um raio para um tubo redondo, uma largura e uma altura para um duto.
- De que é feita, do catálogo de materiais.
- Desenha em volta da tubulação um volume a manter livre, na planta e em 3D. A mesma função que os objetos e as primitivas têm.
- Quanto o volume se afasta da superfície da tubulação. Fica cinza enquanto o volume está desligado; o valor é conservado.
- Um comentário, um duplicar, uma cópia para a área de transferência e um excluir, e o ? do cabeçalho abre esta página.
6 A folga é uma distância a partir da superfície
O volume é a tubulação aumentada da folga de cada lado: um duto de 20 cm com 5 cm de folga ocupa 30 cm. Ela é medida a partir da superfície exterior da tubulação, não do seu eixo, que era o que o painel antigo chamava Center Gap e o que fazia um tubo grosso parecer ter menos espaço do que um fino.
Ver também
- Ferramentas de desenho contêm a ferramenta que desenha uma tubulação, canto a canto.
- Propriedades do objeto para os volumes de segurança de um objeto do catálogo.
