Propriedades do objeto

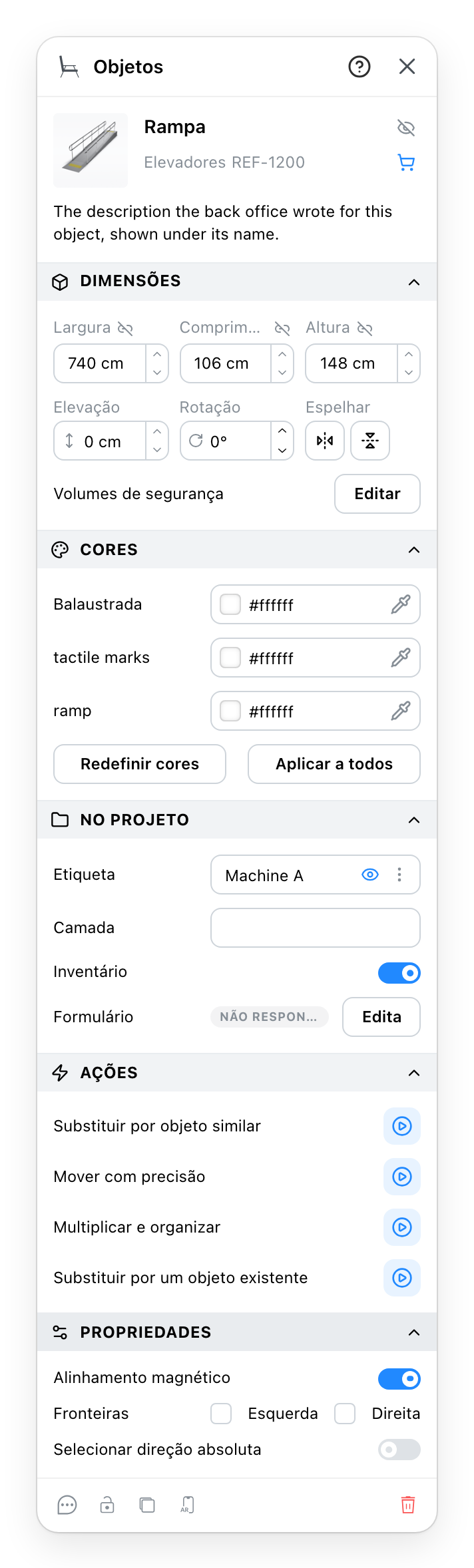

Selecione um objeto colocado a partir do catálogo e este painel se abre ao lado da planta. Ele reúne tudo o que esse objeto carrega: o que o catálogo sabe sobre ele, o espaço que ocupa, as cores com que foi publicado, o que o projeto registra sobre ele, e o que foi feito com ele a partir de outro lugar.
Duas das seis seções abaixo só aparecem quando o objeto tem algo para colocar nelas, por isso uma simples cadeira abre com quatro. O objeto fotografado aqui tem as seis.
- O que o catálogo tem sobre este objeto: a sua imagem, o nome sob o qual foi arquivado, a sua categoria e a sua referência, depois a descrição que o back office escreveu, quando há uma. O carrinho, quando o catálogo dá um link de loja, abre a página do fornecedor para ele. O olho, Mostrar nome em 2D, escreve esse nome de catálogo na planta ou o retira dela, e é um nome diferente da etiqueta mais abaixo.
- O tamanho com que é desenhado, a que altura do chão fica, quanto está girado, e dois espelhos que o viram sem girá-lo. Nos sites que usam volumes de segurança, a linha no fundo abre o espaço livre a manter em volta dele.
- Uma linha para cada parte que o modelo foi publicado como alterável, por isso o que aparece aqui difere de artigo para artigo: uma cor, um material, ou uma lista de acabamentos.
- O que o projeto registra sobre o objeto em vez do seu aspecto: o nome escrito ao lado dele na planta, a camada a que pertence, se o inventário o conta, e o levantamento que o seu artigo carrega.
- Quatro coisas feitas ao objeto a partir de outro lugar: trocá-lo por um artigo comparável, movê-lo por distâncias digitadas, preencher uma área com cópias dele, e assumir outro objeto já no projeto ao clicar nesse.
- As linhas que um objeto só tem às vezes, e a seção está ausente quando não tem nenhuma: se ele se encaixa magneticamente no que devia, que bordas são desenhadas onde atravessa uma parede, e para que lado dessa parede ele conta virar-se.
- Um comentário, um bloqueio, um duplicar e um excluir, e o
?no cabeçalho abre esta página. O ícone extra desenha um código QR que abre este objeto num celular, com as cores definidas acima.
1 4 Os dois nomes
Um objeto tem um nome de catálogo e uma etiqueta, e não são a mesma coisa.
O nome de catálogo é aquele sob o qual o artigo foi arquivado, no topo do painel, e é o mesmo em cada cópia desse artigo em cada projeto. Você não o digita. O olho ao lado decide se a planta o desenha.
A etiqueta é sua, uma por objeto. Digite-a e a planta a escreve ao lado desse objeto e de nenhum outro. O seu próprio olho a mostra e a esconde, e os três pontos decidem como ela é desenhada.
Assim, um objeto pode mostrar ambos, um dos dois, ou nenhum. Uma planta onde cada escrivaninha diz Escrivaninha mostra o nome de catálogo; uma planta onde se lê de Escrivaninha 1 a Escrivaninha 12 mostra doze etiquetas.
2 Girar, espelhar e o teclado
A rotação é em graus. Os dois espelhos viram o objeto no seu próprio eixo sem mudar esse ângulo, o que permite obter a versão esquerda de um modelo quando o catálogo só publica a direita.
Girar e os dois espelhos também têm atalhos de teclado, e afetam o que estiver selecionado. Um objeto é girado e espelhado sem voltar ao painel, e o painel acompanha. O atalho gira um quarto de volta de cada vez; o campo é onde se digita um ângulo que não seja um quarto.
3 Até onde chega o Aplicar a todos
Repor cores devolve as partes deste objeto às cores publicadas pelo catálogo.
Aplicar a todos vai mais longe do que a maioria espera, e vale a pena ler antes de clicar nele. Ele toma as cores agora neste objeto e as escreve em todos os outros objetos do mesmo artigo neste piso, e em tudo o que compartilhe a sua coleção também. Uma coleção é a forma como um catálogo agrupa uma família de artigos, por isso recolorir uma cadeira de um conjunto pode repintar a mesa junto com ela.
Há dois limites a conhecer. Ele para no piso em que você está: as mesmas cadeiras um piso acima não são tocadas. E um objeto que o catálogo marcou como fixo mantém as suas cores.
6 Quando a última seção sequer existe
Esta seção é construída a partir das linhas a que o objeto tem direito, e não é desenhada quando ele não tem direito a nenhuma. É por isso que ela falta na maioria dos objetos.
Alinhamento magnético aparece num artigo que o catálogo publicou como encaixando em algo. Desativá-lo permite colocar o objeto livre daquilo em que ele se encaixaria de outro modo.
Bordas aparece num objeto do catálogo que abre um vão na parede em que está. As duas caixas decidem que lado do vão é desenhado. A maioria das portas e janelas abre um painel próprio em vez deste.
Selecionar direção absoluta aparece num objeto pendurado numa parede, e só enquanto você está na planta. Numa vista 3D a linha não existe, porque o lado que ela nomeia é algo que a planta desenha.
Ver também
- Catálogo é onde se encontram e se colocam os objetos que este painel descreve.
- Objetos semelhantes é o que Substituir por objeto semelhante abre.
- Posicionamento preciso é o que Mover com precisão abre, e faz o mesmo para toda uma seleção de uma vez.
