Volumes de segurança

Um equipamento ocupa um espaço, mas o seu uso pode exigir mais: retirar uma cuba, abrir uma tampa ou acessar um dos lados da máquina. Os volumes de segurança representam os espaços a manter livres em volta do objeto.

Selecione o objeto no projeto, depois clique em Editar ao lado de Volumes de segurança, na seção Dimensões do seu painel de propriedades. O diálogo Volumes de Segurança se abre.

Reservar uma folga na frente da amassadeira

O exemplo usa uma amassadeira de cuba removível. Reservamos 120 cm na frente da cuba para ilustrar o ajuste; adapte este valor às necessidades do seu equipamento.

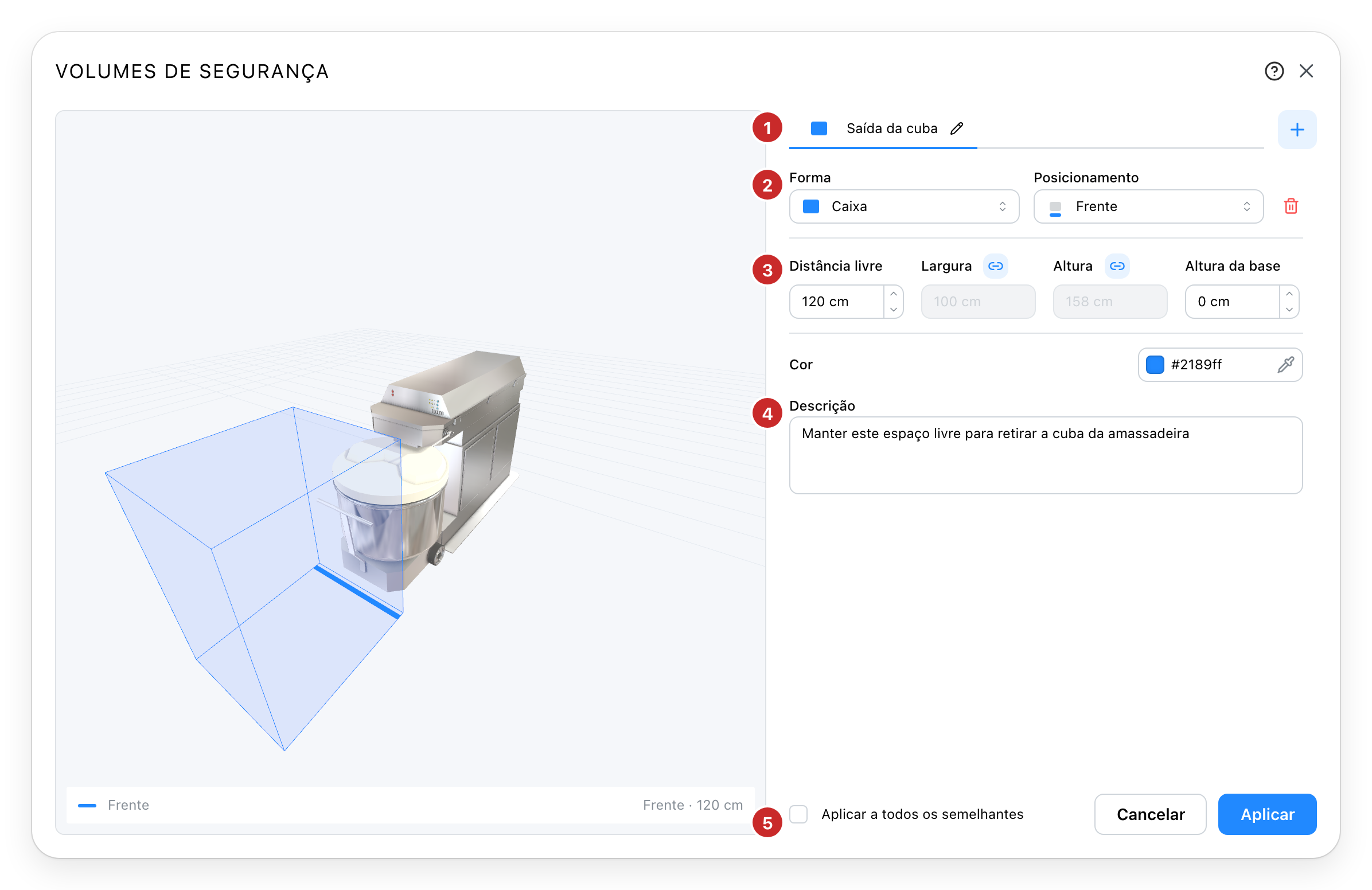

O diálogo Volumes de Segurança da amassadeira, com uma folga azul na frente da cuba

  1. Os volumes. Cada aba corresponde a um espaço reservado. Clique em + para adicionar um, depois na sua aba para selecioná-lo. Para renomeá-lo, clique novamente no nome da aba ativa, digite o nome e confirme com Enter. Um nome como "Saída da cuba" ajuda a lembrar o seu uso.
  2. Forma e posicionamento. Para este exemplo, escolha Caixa, depois Frente. O posicionamento é definido em relação ao objeto; o traço azul na pré-visualização indica a sua frente. A lixeira remove o volume selecionado.
  3. As dimensões. Ajuste Distância livre para a profundidade a reservar na frente da máquina. Os ícones de corrente ligam certas dimensões às do objeto: o campo fica então cinza e o seu valor segue o objeto. Desative a ligação para digitar uma dimensão independente.
  4. A descrição. Explique por que o espaço deve ficar livre, por exemplo "Manter este espaço livre para retirar a cuba da amassadeira". A cor, logo acima, ajuda a distinguir os volumes na pré-visualização.
  5. Aplicar. Salva os volumes no objeto; Aplicar a todos os semelhantes, ao lado, os leva para os mesmos artigos (ver abaixo). Cancelar ou a cruz fecha o diálogo sem salvar as alterações.

A pré-visualização 3D é atualizada durante os ajustes. Arraste a vista para girar em volta da amassadeira. Todos os volumes mantêm o seu contorno visível; o da aba ativa tem mais cor.

Escolher o posicionamento e as dimensões

Os posicionamentos Frente, Atrás, Esquerda, Direita e Topo colocam o volume encostado ao lado escolhido. Em volta o centra em torno do objeto. Posicionamento livre permite ajustar as suas dimensões e a sua posição em separado.

Os campos propostos dependem da forma e do posicionamento:

Ajuste O que representa
Distância livre A folga a partir da face escolhida. Para um paralelepípedo colocado em volta, a margem acrescentada de cada lado em planta.
Largura, comprimento, altura As dimensões do volume. Uma corrente ativa indica uma dimensão ligada à do objeto.
Altura da base A altura em que o volume começa. Com 0 cm, começa na base do objeto; aumente-a para reservar um espaço elevado.
Raio A distância entre o centro de uma forma redonda e a sua borda.

Para escolher um cilindro, um hemisfério ou uma esfera, selecione primeiro Em volta. Os campos se adaptam depois à forma.

Adicionar um volume em posicionamento livre

O mesmo equipamento pode ter várias folgas. Mantenha "Saída da cuba", adicione um segundo volume e chame-o de "Acesso lateral".

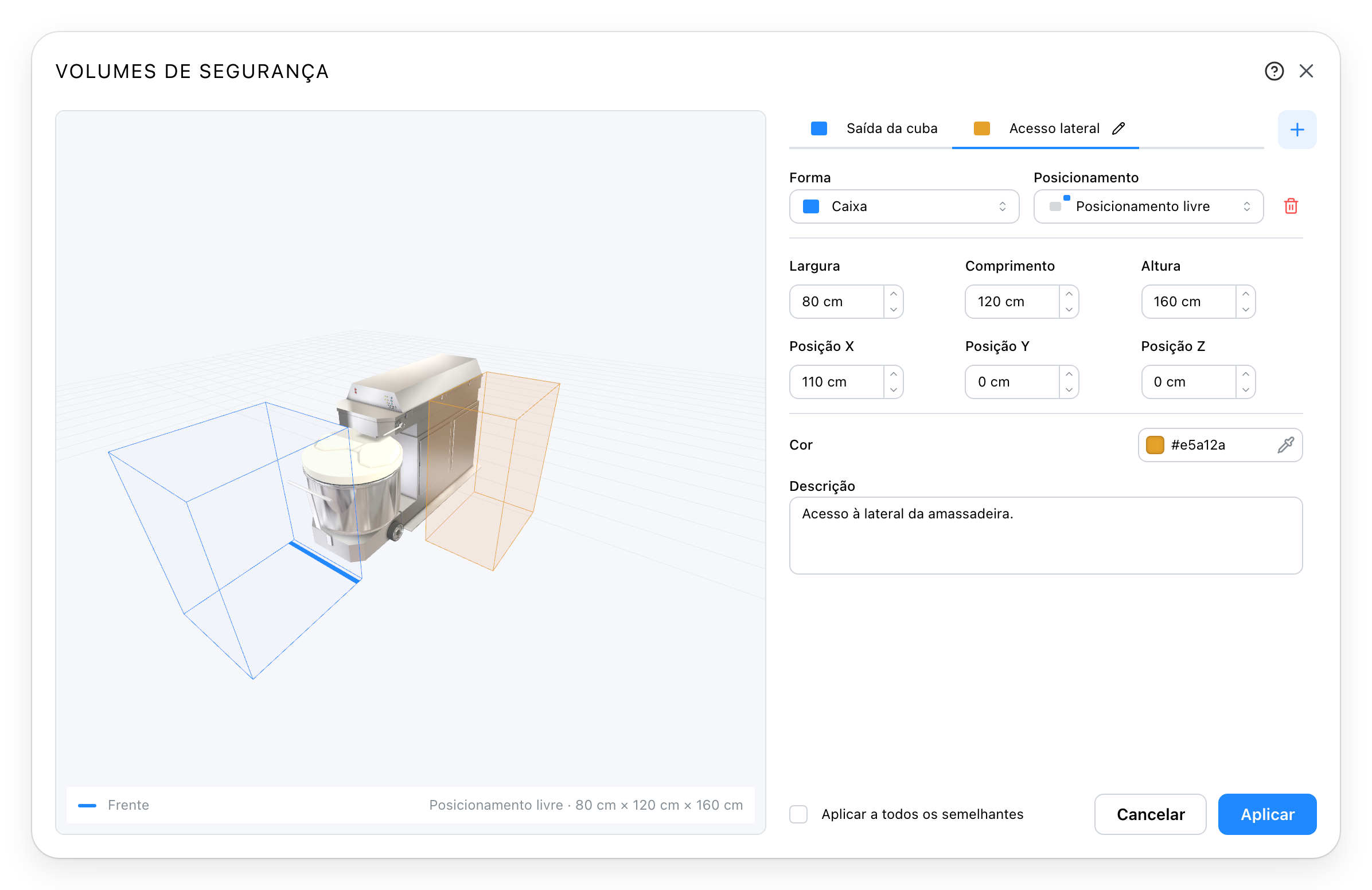

A mesma amassadeira com a folga frontal azul e um segundo volume laranja em posicionamento livre ao lado

Escolha Posicionamento livre, depois ajuste Largura, Comprimento e Altura. Os campos Posição X e Posição Y deslocam o volume em planta em relação ao objeto; Posição Z ajusta a sua altura de base. Observe a pré-visualização para verificar o lado e a posição obtidos.

Neste exemplo, o volume lateral mede 80 × 120 × 160 cm. O seu deslocamento em X é de 110 cm e a sua base permanece em 0 cm. Estes valores servem para mostrar como separar dois espaços reservados.

Repetir os volumes nos objetos do mesmo tipo

Marque Aplicar a todos os semelhantes, depois clique em Aplicar, para repetir esta configuração nos outros exemplares do mesmo artigo no projeto. A caixa só é oferecida para objetos do catálogo; o diálogo de uma primitiva se aplica apenas a essa primitiva.

Esta ação substitui os seus volumes existentes pelos do diálogo. As dimensões ligadas se adaptam às dimensões de cada exemplar; as dimensões independentes mantêm os valores digitados.

Verificar a implantação

Depois de aplicar os volumes, use Verificar colisões na barra de ferramentas da vista 3D para detectar sobreposições. Desenhar as folgas permite tornar esses espaços visíveis e incluí-los nesta verificação.
