Cômodos

Um cômodo não se desenha sozinho: aparece assim que paredes fecham um espaço. Clique dentro dele na planta e o seu painel abre, com o nome Espaço. Ele reúne o que a planta mostra no cômodo, o seu chão, o seu teto e as suas paredes, o seu tipo, a sua altura e as suas molduras.

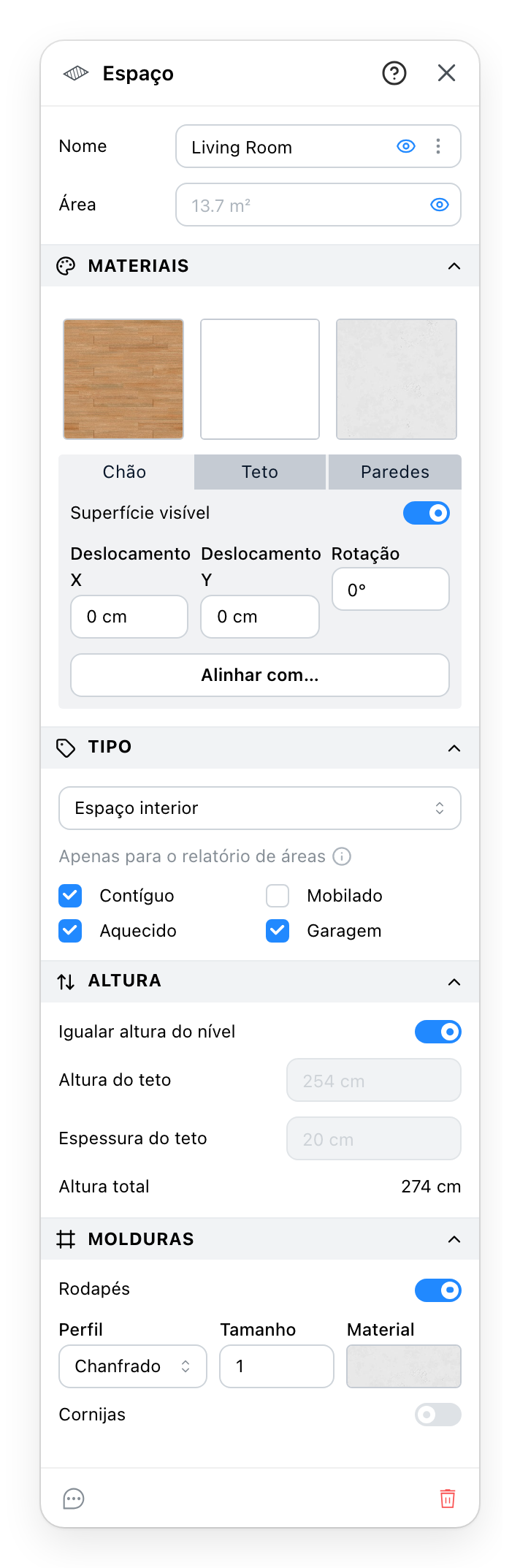

O painel Espaço

  1. O nome que a planta mostra. A lista propõe os nomes de cômodo habituais; um deles também define o tipo e as quatro caixas abaixo. O olho mostra ou oculta o nome, os pontos abrem o Estilo de etiqueta.
  2. A planta mostra a área medida, em cinza no campo, a não ser que você digite outra coisa para mostrar. O olho mostra ou oculta a área.
  3. As três superfícies do cômodo. Uma amostra abre os Materiais; Chão, Teto e Paredes escolhem a superfície que as linhas abaixo ajustam.
  4. Espaço interior, Espaço exterior, Espaço vazio ou Contínuo. As quatro caixas só contam no Cálculo de áreas.
  5. A altura do cômodo: a do nível, ou a sua própria altura do teto e espessura do teto.
  6. Rodapés e Cornijas, cada um com o seu perfil, o seu tamanho e o seu material.
  7. Um comentário e um excluir, e o ? no cabeçalho abre esta página.

3 Chão, teto e paredes

Para o chão e o teto, Superfície visível desenha-o ou retira-o. Deslocamento X, Deslocamento Y e Rotação movem e giram o padrão do seu material. Alinhar com… alinha-o com outra superfície: clique nele, depois clique num chão ou num teto do mesmo tipo e do mesmo material; Esc cancela. Um chão ou um teto oculto deixa a sua amostra em cinza: o seu botão continua a alcançá-lo, para mostrá-lo de novo.

Para as paredes, a amostra pinta as faces das paredes em volta do cômodo. Aplicar sempre às paredes pinta-as de novo a cada mudança do cômodo, assim elas continuam pintadas quando uma parede é dividida ou movida. Um material posto depois numa só dessas paredes é pintado por cima.

4 Tipo

Um Espaço vazio é um buraco até o nível de baixo, e um Contínuo preenche o espaço, para uma parede grossa desenhada como quatro finas. Nenhum dos dois tem superfícies nem molduras, então as duas faixas saem do painel.

Contíguo, Mobilado, Aquecido e Garagem só se marcam num Espaço interior. Não mudam nada na planta nem em 3D: o cálculo de áreas é que os lê.

5 Altura

Com Igualar altura do nível ligado, o cômodo toma a altura do seu nível, e os dois campos a mostram, em cinza. Desligado, Altura do teto é o espaço sob o teto e Espessura do teto a laje acima; Altura total soma os dois. Uma laje mais grossa mantém a altura do teto e sobe o total. As paredes em volta do cômodo sobem com ele.
