Escadas

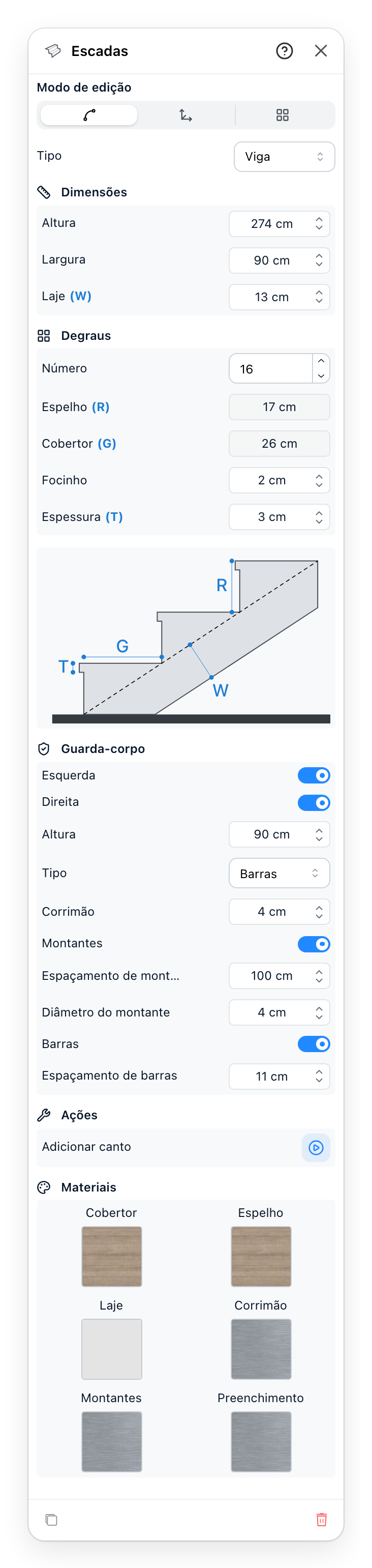

Uma escada é desenhada como qualquer outro elemento e depois corrigida aqui. As medidas estão ligadas entre si: mude uma e o painel deduz o resto.
A ferramenta Escadas fica em Ferramentas de desenho, ao lado de Abertura no piso, e um único direito do plano oferece as duas: um plano sem escadas e aberturas no piso não tem nenhuma.
- O que arrastar na planta faz: editar a linha central dos degraus, ajustar as bordas esquerda e direita, ou ajustar um degrau de cada vez.
- Como o lance é construído embaixo: flutuante, sobre uma viga, ou cheio até o chão. Muda o aspecto da escada vista de baixo.
- A altura vai de piso a piso e é normalmente a do nível, para que o lance chegue onde chega a laje de cima. A largura é a largura do lance. A laje de degraus, a espessura da placa que sustenta os degraus, só é oferecida para um lance sobre uma viga.
- O número de degraus é o valor a definir, e só pode ser digitado enquanto a linha de trajeto está sendo editada. O espelho e o piso decorrem dele e da altura, por isso são lidos e não digitados; o piso é o degrau mais estreito do lance. O bocel é o quanto um degrau avança sobre o de baixo, e a espessura é a espessura de um degrau.
- A que medida remete cada letra acima. O espelho e o piso são o par que decide se uma escada é confortável de subir, e os seus campos e as letras do desenho são pintados para dizer isso: em vermelho para um espelho fora de 14 a 20 cm ou um piso abaixo de 22 cm, em laranja para um espelho fora de 16 a 18 cm ou um piso abaixo de 25 cm.
- É ativado por lado, para que um lance encostado numa parede leve um guarda-corpo e não dois. Com um lado ativo, as mesmas peças que um guarda-corpo tem aparecem embaixo.
- Põe um ponto na linha de trajeto, e assim um lance reto se torna em L. Só aparece na planta 2D e enquanto a linha de trajeto está sendo editada.
- Um por peça: pisos, espelhos, a laje embaixo e cada peça do guarda-corpo.
- Todos os painéis de propriedades terminam com um duplicar e um excluir, e o
?do seu cabeçalho abre esta página.
Ver também
- Ferramentas de desenho colocam o lance antes de você ajustá-lo.
- Guarda-corpo é o mesmo conjunto de peças, ao longo de uma linha própria.
- Níveis definem a altura que o lance precisa vencer.
