Volumes personalizados

Um volume personalizado é qualquer contorno erguido a uma altura: um pilar, um plinto, um palco, uma sanca. Desenhe-o com Volume personalizado, o item 12 das Ferramentas de desenho, em Elementos arquitetônicos, no menu das ferramentas de desenho da barra de ferramentas: clique em cada canto na planta e duplo clique para terminar. Clique nele na planta e o seu painel abre, com o nome Volume personalizado. Ele traz o seu nome, o seu tamanho e a altura em que fica, como a planta o desenha quando elevado, os seus dois materiais e o lado em que você clicou.

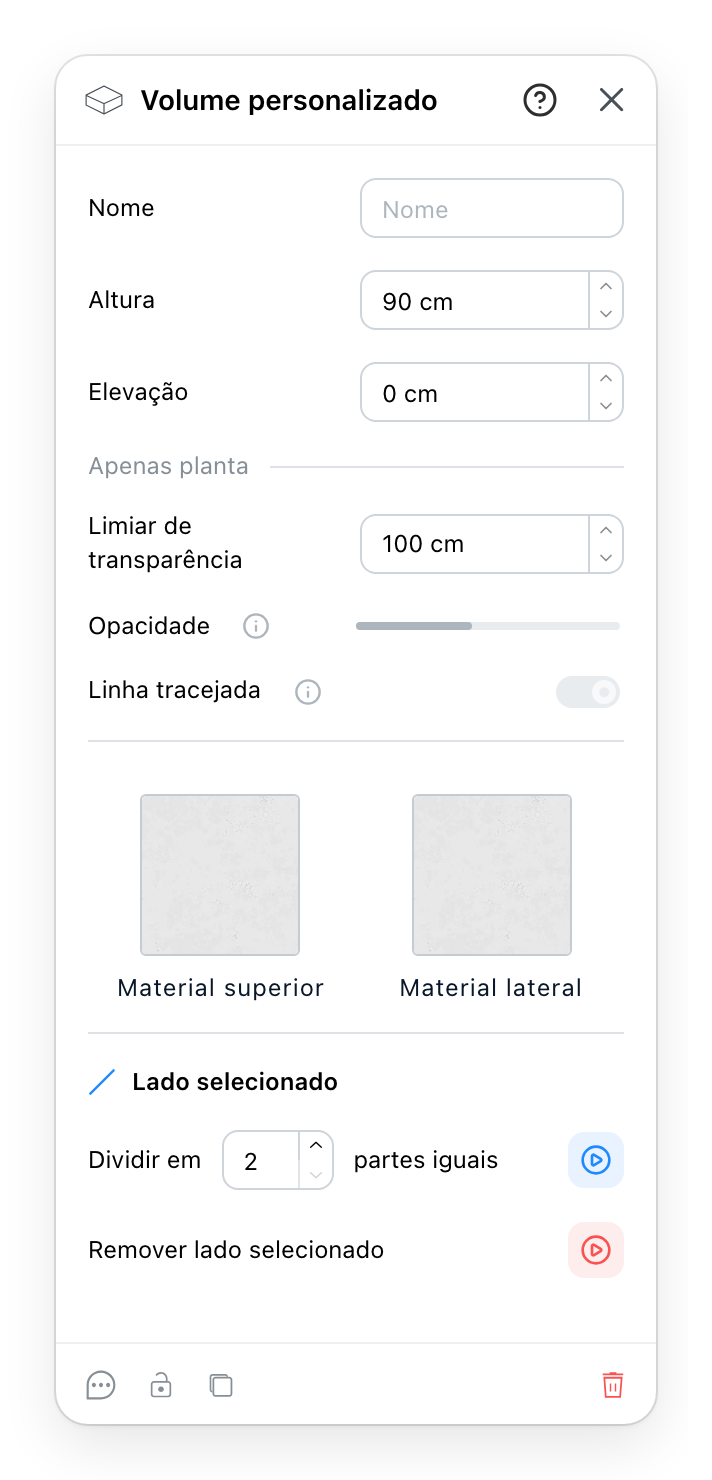

O painel Volume personalizado

  1. Nome: um nome seu para o volume.
  2. Altura: a espessura do volume, da face de baixo ao topo. Um volume novo tem 90 cm.
  3. Elevação: a que altura do piso fica a sua face de baixo. Um volume novo fica no piso; suba-o para uma prateleira, uma sanca ou um mezanino.
  4. Apenas planta: as três linhas abaixo mudam a planta, nunca o 3D. Limiar de transparência é a elevação a partir da qual a planta desenha o volume como elevado.
  5. Opacidade: quão sólido um volume elevado aparece na planta, de 0 a 100 %.
  6. Linha tracejada desenha tracejado o contorno de um volume elevado.
  7. Material superior e Material lateral: o topo do volume e os seus lados. Uma amostra abre os Materiais.
  8. Lado selecionado: Dividir em um número de partes iguais corta o lado em que você clicou por último na planta, de 2 a 9 partes, o que lhe acrescenta cantos. A linha fica cinza até você clicar num lado.
  9. Remover lado selecionado tira esse lado: as suas duas pontas viram um só canto. Um volume mantém pelo menos três lados, então um triângulo não pode perder nenhum.
  10. Um comentário, um bloqueio, um duplicado e uma eliminação, e o ? do cabeçalho abre esta página.

4 Volumes elevados na planta

Um volume acima do piso, uma sanca ou um mezanino, esconderia na planta o que está embaixo dele. Assim que a sua Elevação atinge o Limiar de transparência, 100 cm num volume novo, a planta o desenha como elevado: Opacidade o atenua para deixar ver o que está embaixo, e Linha tracejada, ligada por padrão, traceja o seu contorno. Um clique num volume elevado chega ao que está embaixo; a marca no seu centro o seleciona.

Abaixo do limiar, Opacidade e Linha tracejada ficam no lugar mas em cinza, e a marca de informação ao lado diz: Aplica-se quando a elevação atinge o limiar de transparência. O 3D ignora essas três linhas.

8 Mudar a forma do volume

Os cantos de um volume são arrastados na planta. Para dar a um lado um recorte ou uma dobra, ele precisa de mais pontos do que as suas duas pontas:

  1. Clique no lado na planta. A marca ao lado de Lado selecionado se acende.
  2. Defina quantas partes iguais, e aperte o botão redondo no fim da linha. Os cantos novos ficam com espaçamento igual ao longo desse lado.
  3. Arraste os cantos novos na planta para onde você quiser.

Remover lado selecionado faz o contrário, para um lado de que você não precisa mais. O seu botão é vermelho, porque tira algo.
