Aberturas no piso
Uma abertura no piso é um buraco num piso: uma caixa de escada, um vazio de mezanino, um poço. Desenhe o seu contorno na planta com Abertura no piso, em Elementos arquitetônicos, no menu das ferramentas de desenho da barra de ferramentas ou no painel Ferramentas de desenho: clique em cada canto e duplo clique para terminar. Corta o piso em que é desenhada e o teto do nível de baixo, e pode ser selecionada a partir de qualquer um dos dois níveis. A ferramenta fica cinza enquanto o nível não tem cômodos, porque não há piso para cortar.

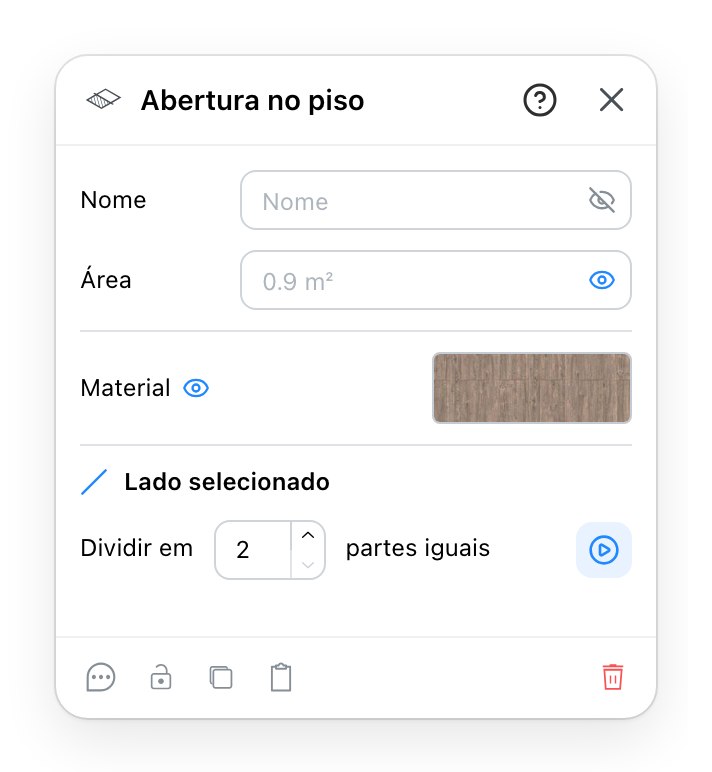

- O que a planta imprime na abertura. O olho o mostra ou esconde.
- A planta imprime a área medida, mostrada em cinza no campo, a menos que você digite outra coisa para imprimir. O olho a mostra ou esconde.
- O acabamento da borda cortada: a espessura do piso em volta do buraco, e a borda do teto de baixo. Com o olho fechado a borda mantém os materiais próprios do piso e do teto, e a amostra não pode ser mudada.
- Corta um lado da abertura em 2 a 9 partes iguais, o que lhe acrescenta pontos. Atua no lado em que você clicou por último na planta, e fica cinza até você clicar.
- Um comentário, um bloqueio, um duplicar, uma cópia e um excluir, e o
?no cabeçalho abre esta página.
4 Mudar a forma da abertura
Os cantos de uma abertura são arrastados na planta. Para fazer um recorte, para uma coluna ou um duto ao lado da escada, o lado precisa de mais pontos do que as suas duas pontas:
- Clique no lado na planta. A marca ao lado de Lado selecionado se acende.
- Defina quantas partes iguais, e divida. Os pontos novos ficam com espaçamento igual ao longo desse lado.
- Arraste os pontos novos na planta para onde o recorte vai.
Ver também
- Ferramentas de desenho é onde a abertura é desenhada.
- Escadas ficam na abertura; o próprio lance não faz o buraco.
- Materiais é o diálogo que a amostra abre.
