Linha de corte

Um corte é uma linha que você traça através do projeto, e uma forma de olhá-lo. A linha diz onde cortar; a vista mostra o edifício seccionado ao longo dela, com tudo o que está na frente do corte retirado.

Trace um com a ferramenta de corte e depois use este painel para nomeá-lo e olhar através.

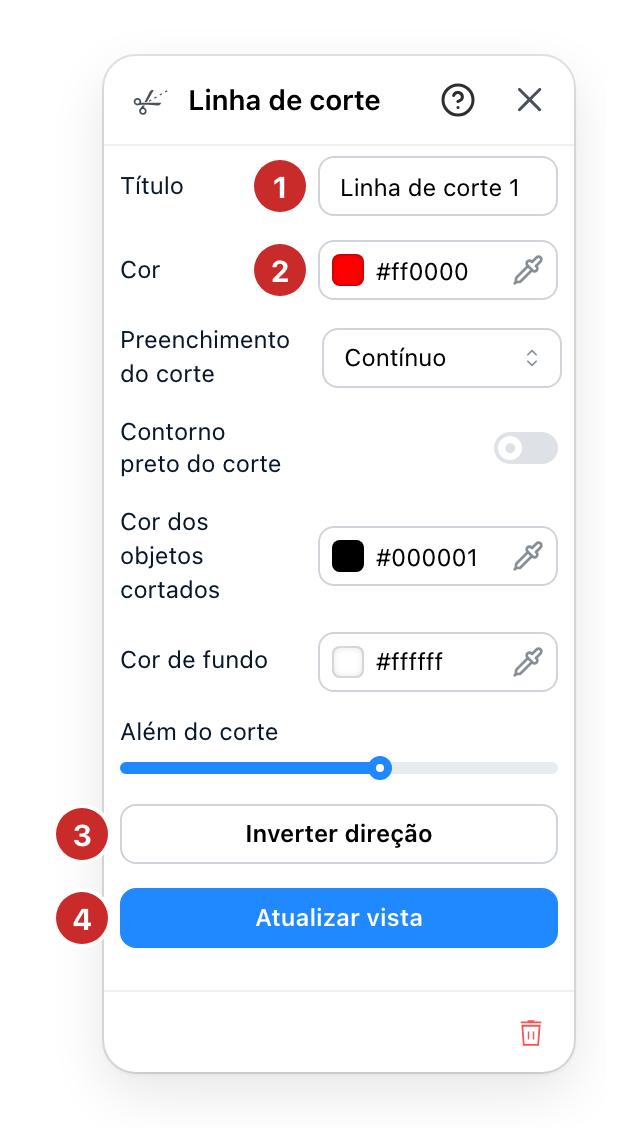

O painel Linha de corte

  1. Título. O nome que o corte leva na planta e no desenho que produz. A-A e B-B são a convenção habitual, e é o nome que distingue dois cortes num conjunto impresso.
  2. Cor. Com o que a linha de corte é desenhada. Vale a pena mudar quando dois cortes se cruzam, para que a planta diga qual linha pertence a qual desenho.
  3. Inverter direção. Para que lado o corte olha. Um corte tem duas faces e isto as troca. Use quando a vista mostrar a metade que você não queria manter.
  4. Atualizar vista. Olha através deste corte. O projeto é recortado na linha e a câmera se posiciona de frente. Só aparece enquanto você está olhando outra coisa, porque é a entrada.

Você olha um corte de cada vez: abrir este fecha o anterior. Voltar à planta ou ao 3D repõe o edifício inteiro, e mudar de versão também. Inverter ou mover a linha enquanto olha através dela move o corte e a câmera com ela.

Entre a cor e os botões, cinco linhas decidem o aspecto da vista de corte. Preenchimento do corte preenche as paredes e os pisos cortados de forma sólida ou hachurada. Contorno preto do corte desenha uma borda preta em volta do que o corte atravessa. Cor dos objetos cortados é a cor do mobiliário e dos objetos que o corte atravessa, e Cor de fundo a cor atrás do desenho. Além do corte esmaece o que fica além do corte no fundo: em 0 é desenhado por inteiro, em 100 desaparece.

Alguns sites oferecem também um Estilo, logo depois da cor. Decide com o que as superfícies cortadas são preenchidas e o que fica atrás, e só aparece onde mais de um foi configurado para o seu site.

A lixeira na parte de baixo do painel apaga o corte. A linha vai, o projeto não.
