Paredes

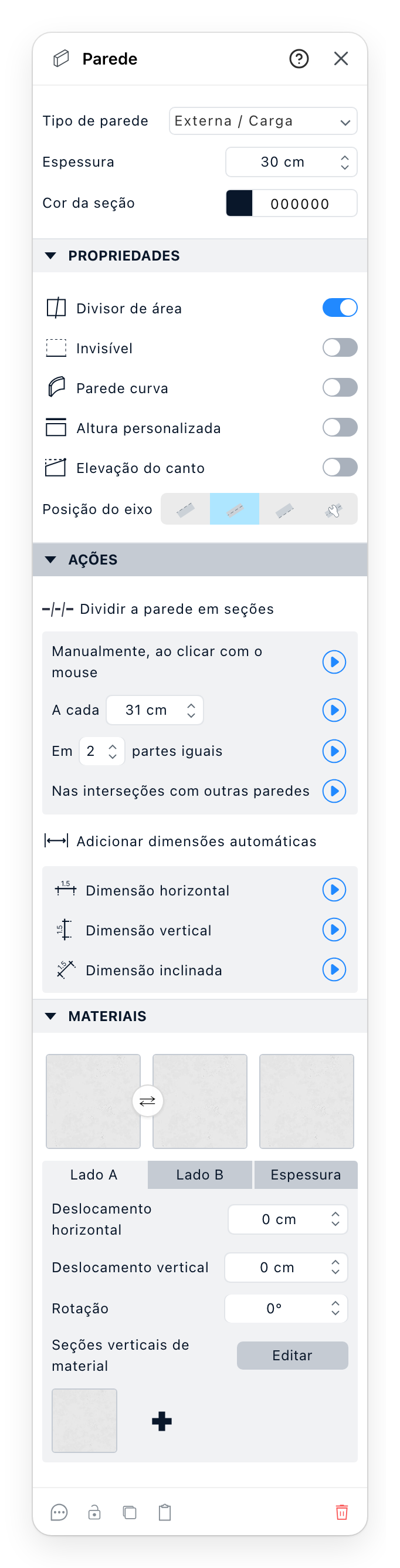

As paredes são desenhadas com as Ferramentas de desenho. Clique numa na planta e o seu painel abre-se, com o nome Parede. Ele contém o tipo e a espessura da parede, a sua cor na planta, as suas propriedades, as ações que a dividem ou a medem, e os materiais dos seus dois lados.
- O tipo de parede, entre os tipos que o seu site oferece. Escolher outro muda a parede para esse tipo.
- A espessura da parede. Um tipo que a fixa não a deixa mudar.
- Cor da seção: a cor da parede na planta, à parte dos seus materiais em 3D.
- Propriedades: como a parede se comporta, de Divisor de área a Posição do eixo. A seção abre recolhida.
- Ações: dividir a parede em seções, ou adicionar as suas dimensões. A seção abre recolhida.
- Os três materiais: Lado A, Lado B e a Espessura. Uma amostra abre os Materiais; a seta entre as duas primeiras troca os lados.
- Lado A, Lado B ou Espessura escolhe o material que as linhas abaixo ajustam. Deslocamento horizontal, Deslocamento vertical e Rotação movem e giram o padrão de um lado.
- Seções verticais de material: vários materiais lado a lado ao longo da parede.
- Um comentário, um bloqueio, um duplicado, uma cópia e uma eliminação, e o
?do cabeçalho abre esta página.
4 Propriedades
Divisor de área faz a parede fechar um cômodo. Desativado, os espaços dos dois lados contam como um só. Invisível desenha a parede como uma linha tracejada na planta e deixa-a fora do 3D.
Parede curva curva a parede. Rugosidade define quão grosseiramente a curva é desenhada, e Curva como ela segue os seus pontos: Por ponto de controle, Interpolação suave ou Interpolação linear.
Altura personalizada dá a esta parede a sua própria Altura em vez da do nível. Elevação do canto sobe a Extremidade esquerda e a Extremidade direita separadamente, para uma empena; Estender até o telhado sobe a parede até o telhado acima dela. Uma parede curva não tem Elevação do canto.
Posição do eixo define onde a parede fica em relação à linha que desenhou: de um lado, centrada nela, do outro lado, ou à mão com Deslocar para a esquerda e Deslocar para a direita.
5 Ações
Dividir a parede em seções corta a parede em paredes separadas. Manualmente, ao clicar com o mouse deixa-o clicar onde cortar, só na planta. As outras linhas cortam-na A cada comprimento dado, Em um número de partes iguais, ou Nas interseções com outras paredes. O botão redondo no fim de uma linha executa-a.
Adicionar dimensões automáticas, só na planta, traça uma Dimensão horizontal, uma Dimensão vertical ou uma Dimensão inclinada ao longo da parede.
Uma parede curva não tem nenhuma das duas. Quando o seu site permite vários pontos de curva, mostra em vez disso Curvar a parede, com Adicionar ponto de controlo e Remover ponto de controlo. Um grupo de paredes alinhadas mostra em vez disso Juntar paredes, que as torna uma só parede.
6 Lados e espessura
Lado A e Lado B são as duas faces da parede. A Espessura é o material do seu corte, nas suas extremidades e à volta das suas aberturas; enquanto não escolher um, mostra o material do Lado A. Os deslocamentos, a rotação e as seções aplicam-se a um lado, não à espessura.
8 Seções verticais de material
O + abre os Materiais e adiciona o que escolher depois do último, repartindo o lado entre
eles. Cada amostra pode ser duplicada ou eliminada, e arrastada para mudar a ordem. Editar, só
na planta, deixa-o mover os limites entre as seções.
Veja também
- Ferramentas de desenho desenha as paredes e muda o tipo de parede que uma linha desenha.
- Cômodos são os espaços que as paredes fecham.
- Materiais é o catálogo que as amostras abrem.
- Telhados para o telhado até onde uma parede pode ser estendida.
