Espaçamento de ocupantes

O espaçamento de ocupantes põe em volta de um posto um volume de espaço livre: um cilindro com um raio e uma altura. Ponha um em cada posto de trabalho e a planta lhe dirá onde duas pessoas estão próximas demais para trabalhar como devem.

Ponha um com Espaçamento de ocupantes, entre as ferramentas de anotação de Ferramentas de desenho: clique na planta onde fica o posto. O seu painel se chama Posição.

Um posto

O painel do posto

  1. O grupo a que este volume pertence. Volumes só são comparados com outros do mesmo grupo, então é o grupo que decide o que conta como conflito.
  2. Tira o volume da comparação sem apagá-lo, que é como se testa uma hipótese e se desfaz.
  3. Quanto espaço o posto precisa ao seu redor, e a altura desse espaço. Dois volumes entram em conflito quando estes se sobrepõem.
  4. Aplicar a tudo em, seguido do nome do grupo, mostrado quando o posto tem um grupo. Dá a todos os volumes do grupo o raio e a aparência deste; as alturas ficam como estão. O controle que poupa ajustar quarenta à mão.
  5. O que este volume está sobrepondo agora, por nome. Cada um é um link: clique para selecionar essa posição. Um percurso que ele atravessa também é listado, sem link.

Acima do grupo fica o nome do posto. A caixa na frente do nome, e a que fica na frente do grupo, escrevem cada um ao lado do volume na planta.

O grupo decide o que é um conflito

Esta é a parte que pega as pessoas. Dois volumes que se sobrepõem na planta não são um conflito se não estiverem no mesmo grupo.

É proposital e é o que torna a ferramenta utilizável: uma oficina e o escritório acima podem ficar um sobre o outro na planta e nunca compartilhar uma pessoa. Ponha-os em grupos diferentes e a planta para de apontar um problema que não existe. Os postos sem grupo são comparados entre si, como se não ter grupo fosse um grupo próprio.

Todos os postos de uma vez

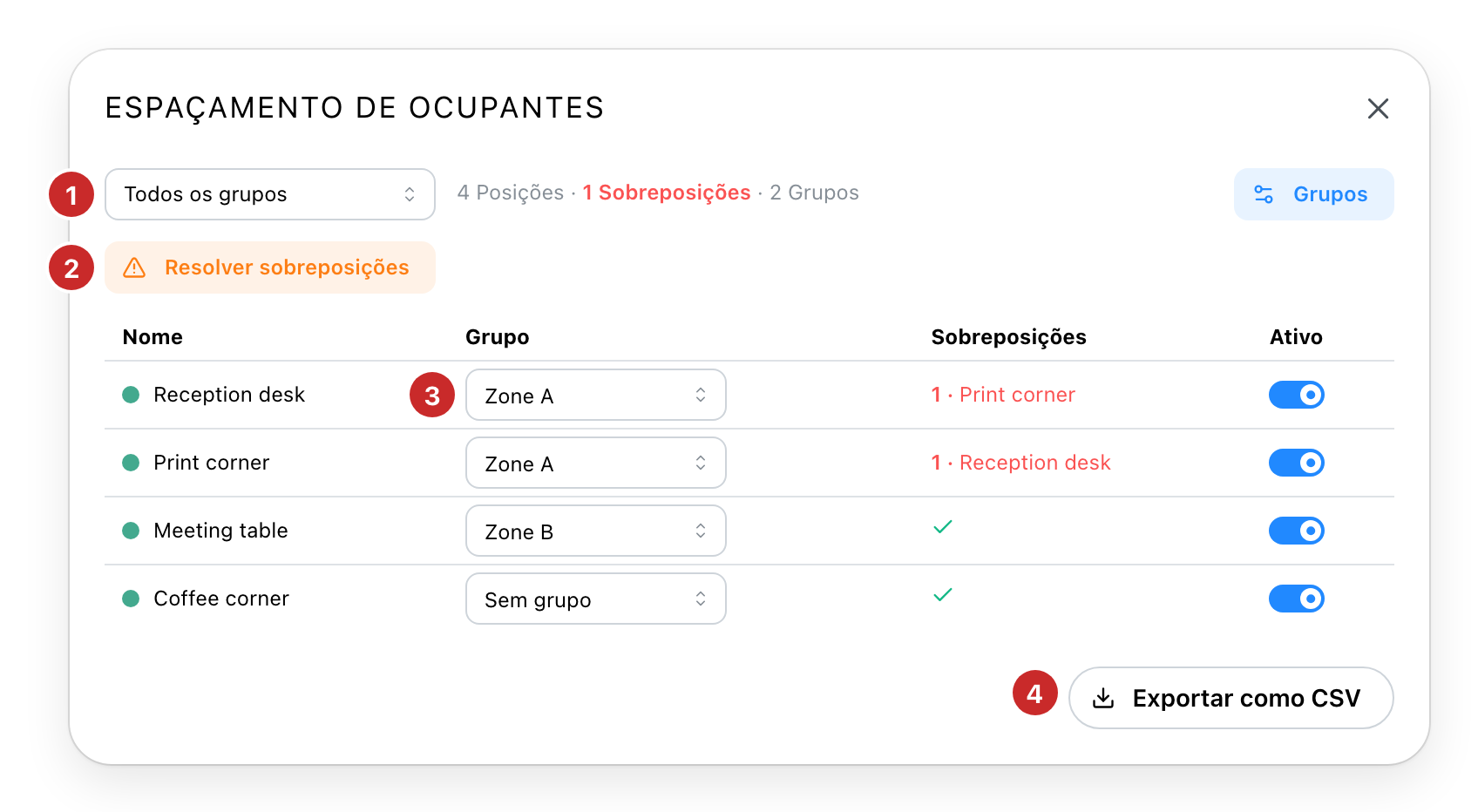

A visão geral do espaçamento de ocupantes

  1. O filtro. Restringe a tabela a um grupo. Num projeto com vários, é a diferença entre uma lista legível e uma que não é.
  2. Resolver sobreposições. Calcula um conjunto mínimo de postos cuja remoção acabaria com todas as sobreposições, e os destaca. Ele sugere; você decide se os desliga, com Desativar posições sugeridas ou um a um na coluna Ativo.
  3. A coluna Grupo. Reatribua um posto aqui em vez de abrir o painel dele. É a forma mais rápida de arrumar um projeto desenhado antes de alguém pensar em grupos.
  4. Exportar como CSV. Nome, grupo, se está ativo, raio, altura e conflitos, uma linha por posto.

A linha ao lado do filtro conta os postos, as sobreposições e os grupos. É a única coisa que vale reler depois de cada mudança.

Vale entender a resolução antes de confiar nela. Ela responde a "quantos no mínimo eu poderia remover", não a "quais estão errados", e a resposta que encontra é boa sem ser comprovadamente a melhor. Leia-a como ponto de partida de uma conversa, não como um veredito.

O botão Grupos no topo à direita é onde os grupos em si são criados e renomeados. O botão ao lado do grupo no painel de um posto abre esta visão geral.

Ver também

  • Zonas é o que os grupos costumam seguir, um grupo por atividade.
  • Posicionamento preciso move um posto por uma distância digitada em vez de a olho, que costuma ser o que resolver uma sobreposição realmente exige.
