Zonas
Uma zona é uma superfície da planta à qual se dá um uso: montagem, armazenamento, recepção, um espaço a manter livre. É desenhada como um contorno, conhece a própria área e pode ser ligada às outras zonas de que deve ficar perto, ou longe.
Desenhar uma

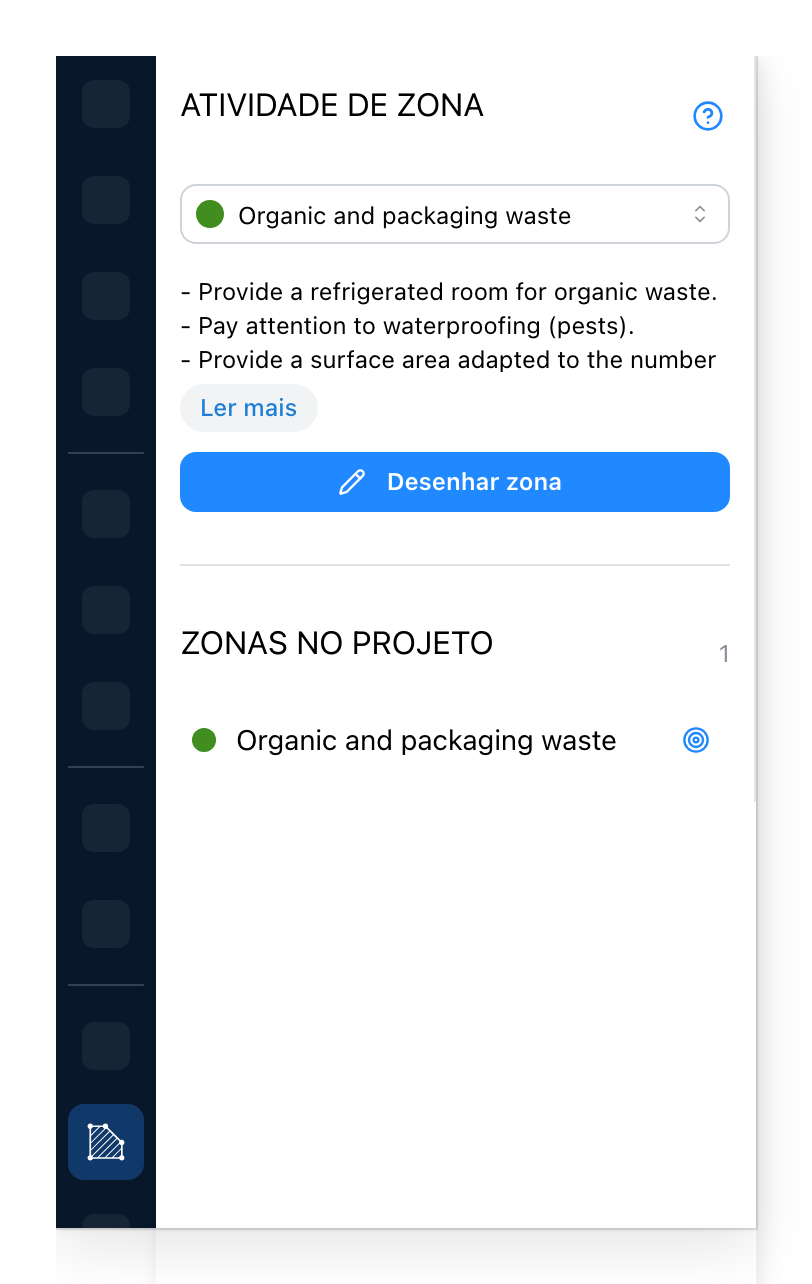

Abra a aba Atividade de zona no trilho.
- O tipo de zona prestes a ser desenhada. Embaixo, algumas linhas sobre o que o tipo exige; Ler mais desdobra o resto. Num site que dá uma fotografia aos seus tipos, a fotografia aparece acima dessas linhas: de uma lista de nomes é difícil escolher, de uma imagem da coisa, não.
- Desenhar zona inicia o contorno. Clique os vértices na planta e feche-o sobre si mesmo.
- Todas as zonas que o projeto já tem, com sua cor. Clique numa linha, ou no alvo ao lado dela, para selecionar a zona e levar a vista até ela.

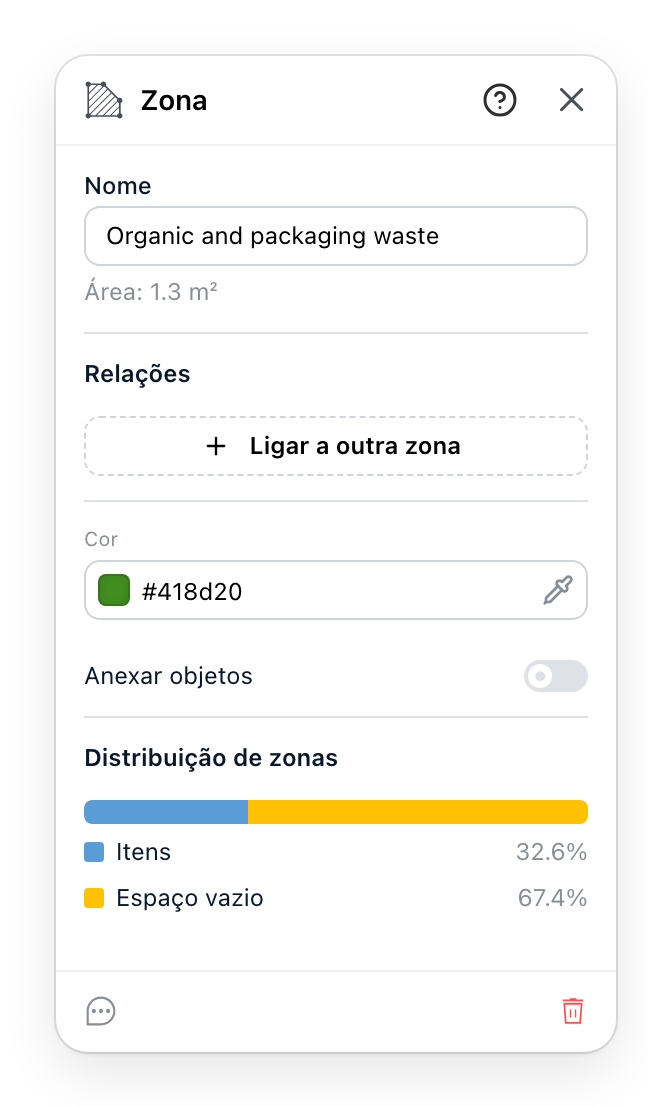

Ajustar uma
- O nome e, abaixo, a área calculada a partir do contorno que você traçou. A área é lida, nunca digitada.
- De que outras zonas esta deve ficar perto, ou afastada. Comece uma ligação com o botão, depois clique na outra zona na planta; segure Cmd ou Ctrl ao clicar para pedir distância. O ícone de uma linha alterna uma ligação entre perto e longe, e o menu da linha guarda as suas notas e a sua remoção. As ligações é que fazem do conjunto de zonas um esquema e não uma lista.
- A cor que ela toma na planta, e se os objetos que estão nela estão anexados: os objetos anexados se movem com a zona quando a zona é movida.
- Em que o piso desta zona é gasto: quanto os objetos, os seus volumes de segurança e as rotas que a atravessam tomam, e quanto sobra. O número em torno do qual se discute um layout.
A repartição é a resposta
A última seção é a razão de desenhar zonas. Uma zona que gasta metade do seu piso em Percursos é uma zona com um problema de circulação, e o painel diz isso com um número em vez de deixar ao olho.
Todo objeto do andar da zona é contado, anexado ou não, pela parte dele que está dentro do contorno. Os volumes de segurança são contados à parte dos seus objetos, então um volume sobre o seu próprio objeto é contado duas vezes e a parte que sobra vazia diminui outro tanto.
Áreas proibidas
Zoneamento, no fim de Ferramentas de desenho, desenha outro tipo de zona: uma área onde nada pode ficar. É desenhada do mesmo modo, vértice a vértice. Num site cujo catálogo oferece uma zona de aviso, esse item desenha o mesmo tipo de área, com o nome no seu idioma.
O seu painel se chama Zona proibida. Ele diz que nenhum item é permitido dentro, tem o nome e a cor, e lista em Objetos dentro todo objeto que está na área, de modo que o que quebra a regra é lido e não procurado. Não tem links nem repartição.
Ver também
- Percursos são o que a repartição mede.
- Cálculo de áreas mede cômodos contra uma norma de edificação, o que é uma pergunta diferente da que uma zona mede.
