Etapas e setas
Uma etapa é um lugar onde algo acontece. Uma seta é a passagem de uma etapa para a seguinte. Juntas são todo o vocabulário de um processo, e cada uma tem seu painel.

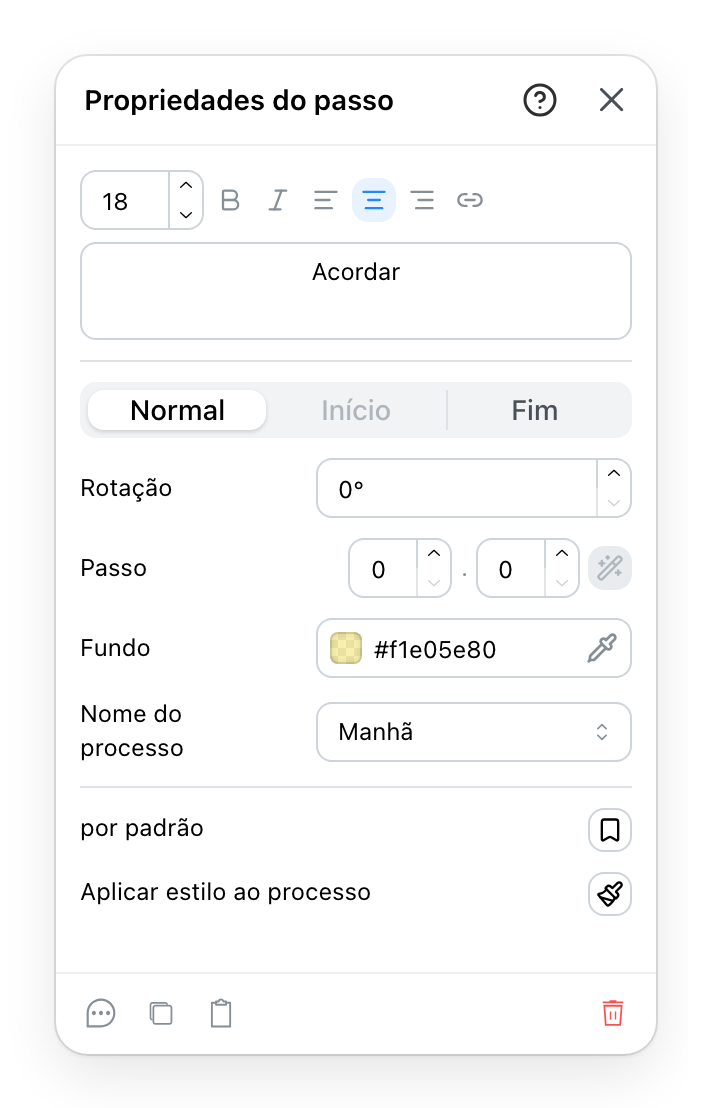

Uma etapa
- O que acontece aqui, nas palavras que a planta vai mostrar. É o rótulo que as pessoas leem, então escreva-o como uma tarefa e não como uma máquina.
- Onde esta etapa fica na cadeia: normal, início ou fim. Um fluxo precisa de um começo, e é isto que o marca. Uma etapa no meio de uma cadeia não pode ser um início nem um fim.
- O fundo da etapa. Ele é ajustado na etapa e não no processo, para que uma possa se destacar das vizinhas. Um início ou um fim tem um preenchimento fixo e nenhum fundo a definir.
- A que processo a etapa pertence, ou a nenhum. Uma etapa não atribuída está desenhada e ninguém a conta; é para isso que serve o "nenhum" explícito. Quando etapas ligadas a esta pertencem a outro processo, um botão abaixo propõe passá-las para este, e diz quantas vai mudar.
- Leva a aparência desta etapa, o texto e o fundo, a todas as etapas do seu processo, em todos os andares da versão. O controle que poupa fazer quarenta à mão.
Mais duas linhas ficam entre a segunda e a terceira. A rotação gira a etapa na planta. O número da etapa é o que o seu emblema mostra na planta, 2.1 por exemplo. A varinha ao lado numera toda a cadeia a partir da sua etapa de início; sem etapa de início, fica cinza. A linha acima da última faz da aparência desta etapa a que a próxima etapa desenhada toma.
Uma etapa pode mudar de um processo para outro a qualquer momento, e não leva nada consigo: as setas que entram e saem ficam onde estão.

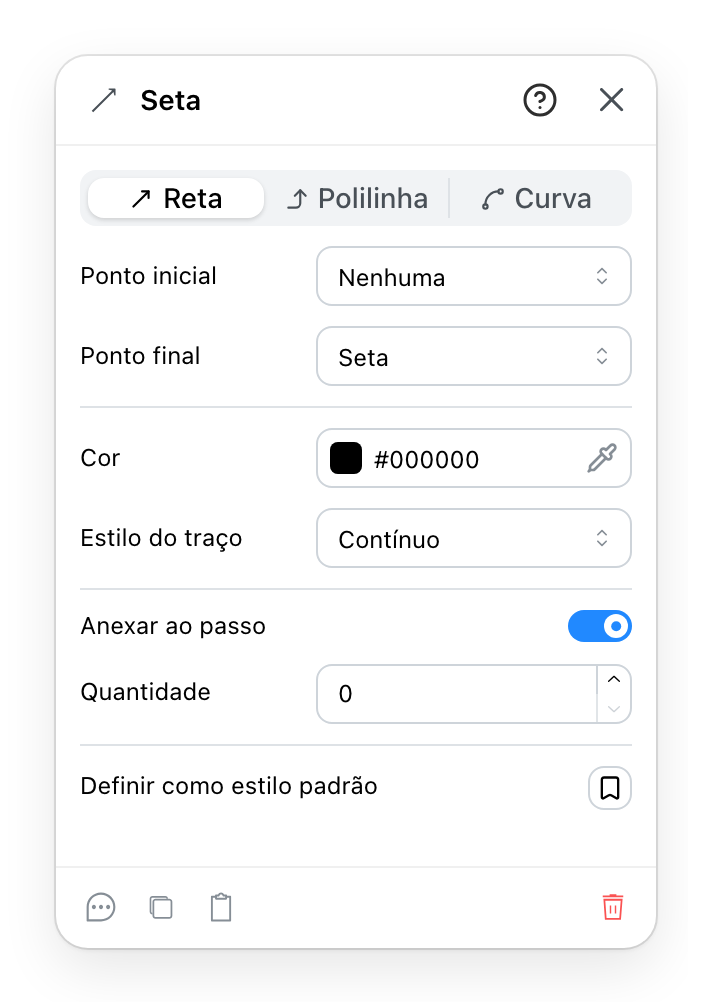

Uma seta
- Como a linha viaja entre suas pontas: reta, pelos vértices que você põe, ou curva entre eles.
- O que fica em cada ponta. Uma das formas oferecidas é "nada", e é assim que se faz uma linha com uma única ponta.
- Cor, espessura e tracejado. Numa planta impressa o tracejado chega mais longe que a cor. A espessura não é oferecida enquanto você trabalha na planta 2D.
- Amarra a seta a uma etapa para que as duas se movam juntas. Uma seta solta é uma anotação e não uma peça de fluxo.
- Quantas coisas viajam por aqui. Nada na planta desenha isso; sai no relatório, que é toda a razão de estar aqui.
A última linha faz da aparência desta seta a que a próxima seta desenhada toma.
O mesmo painel serve à seta de anotação comum, que aponta coisas e não pertence a processo nenhum. A quantidade é a diferença: uma seta de anotação não tem uma e não lhe é oferecida.
Os dois painéis terminam com uma nota, um duplicar, uma cópia para a área de transferência e um excluir.
