Rum

Ett rum ritas inte för sig: det uppstår så snart väggar sluter ett utrymme. Klicka inuti det på planen så öppnas dess panel, med namnet Utrymme. Den rymmer det planen visar i rummet, dess golv, tak och väggar, dess typ, dess höjd och dess lister.

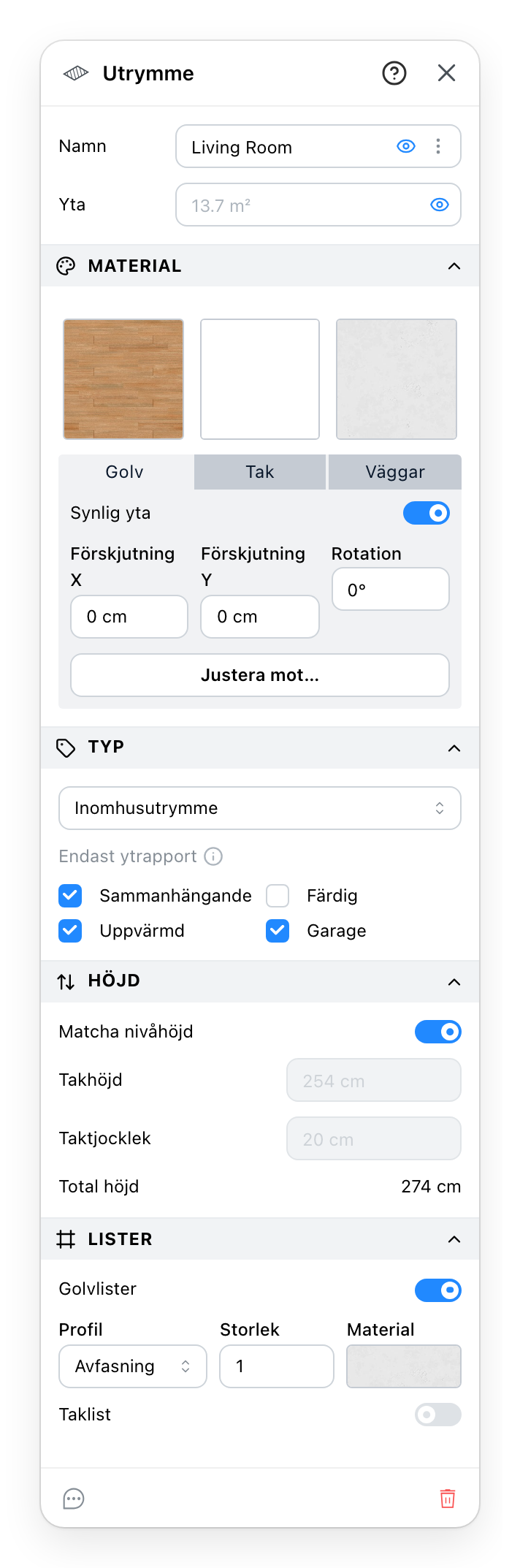

Panelen Utrymme

  1. Namnet som planen visar. Listan föreslår vanliga rumsnamn; ett av dem ställer också in typen och de fyra rutorna nedanför. Ögat visar eller döljer namnet, punkterna öppnar Etikettstil.
  2. Planen visar den uppmätta ytan, grå i fältet, om du inte skriver något annat att visa. Ögat visar eller döljer den.
  3. Rummets tre ytor. Ett prov öppnar Material; Golv, Tak och Väggar väljer den yta som raderna nedanför ställer in.
  4. Inomhusutrymme, Uterum, Tomt utrymme eller Heldragen. De fyra rutorna räknas bara i Ytberäkning.
  5. Rummets höjd: nivåns, eller dess egen takhöjd och taktjocklek.
  6. Golvlister och Taklist, var och en med sin profil, sin storlek och sitt material.
  7. En kommentar och en radering, och ? i rubriken öppnar den här sidan.

3 Golv, tak och väggar

För golvet och taket ritar Synlig yta den eller tar bort den. Förskjutning X, Förskjutning Y och Rotation flyttar och vrider mönstret i dess material. Justera mot… riktar in den mot en annan yta: klicka på den, klicka sedan på ett golv eller ett tak av samma typ och samma material; Esc avbryter. Ett dolt golv eller tak gråar ut sitt prov: dess knapp når det fortfarande, för att visa det igen.

För väggarna målar provet väggsidorna runt rummet. Använd alltid på väggar målar om dem vid varje ändring av rummet, så att de förblir målade när en vägg delas eller flyttas. Ett material som sedan sätts på en av dessa väggar för sig målas över.

4 Typ

Ett Tomt utrymme är ett hål ner till nivån under, och Heldragen fyller utrymmet, för en tjock vägg som ritats som fyra tunna. Ingen av dem har ytor eller lister, så båda banden lämnar panelen.

Sammanhängande, Färdig, Uppvärmd och Garage kan bara kryssas i på ett Inomhusutrymme. De ändrar ingenting på planen eller i 3D: ytberäkningen läser dem.

5 Höjd

Med Matcha nivåhöjd på tar rummet höjden från sin nivå, och de två fälten visar den, gråa. Av är Takhöjd utrymmet under taket och Taktjocklek bjälklaget ovanför; Total höjd lägger ihop dem. Ett tjockare bjälklag behåller takhöjden och höjer totalen. Väggarna runt rummet följer med uppåt.
