Zoner
En zon är en yta på planen som fått ett syfte: montering, lager, mottagning, ett utrymme som ska hållas fritt. Den ritas som en kontur, känner sin egen area och kan länkas till de andra zoner den bör ligga nära, eller långt ifrån.
Rita en

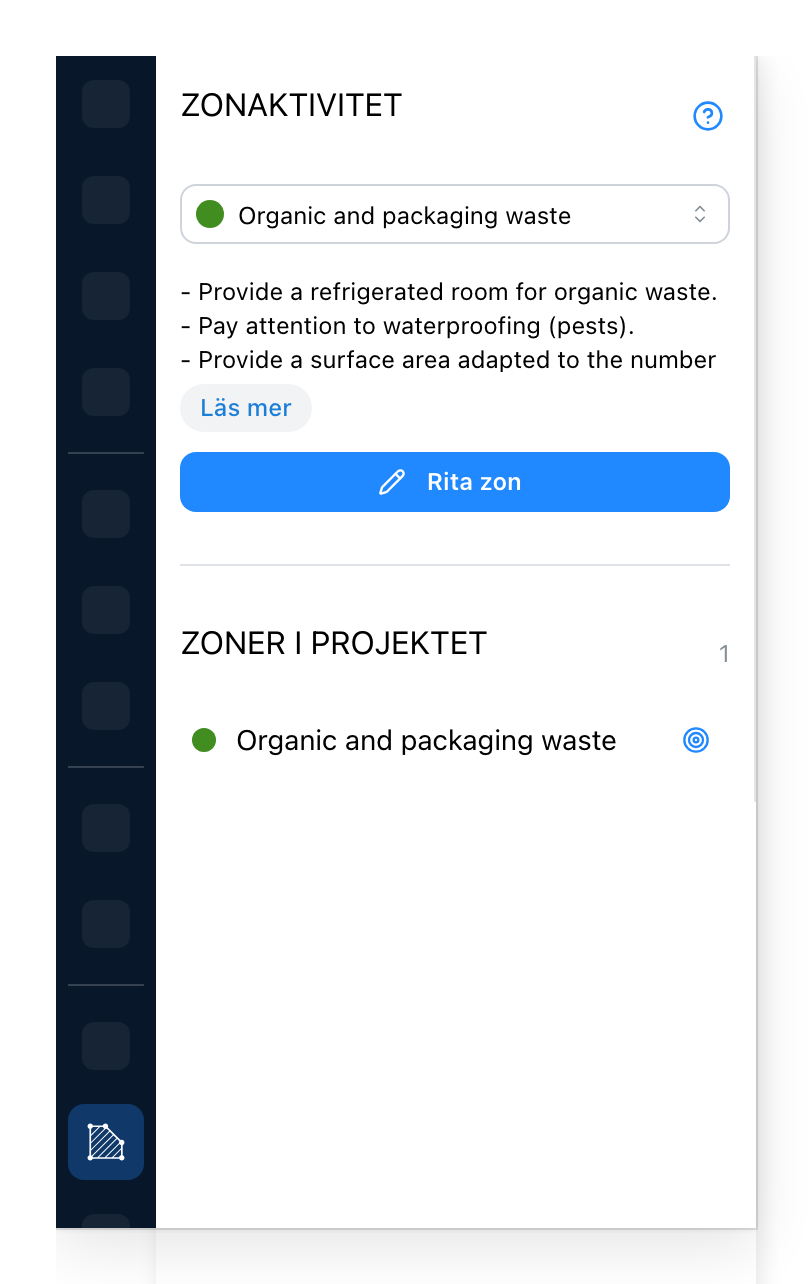

Öppna fliken Zonaktivitet i listen.
- Vilken sorts zon som strax ska ritas. Under den några rader om vad sorten behöver; Läs mer fäller ut resten. På en sajt som ger sina sorter ett fotografi visas fotografiet ovanför de raderna: ur en lista med namn är det svårt att välja; ur en bild av saken är det inte det.
- Rita zon startar konturen. Klicka hörnen på planen och slut den mot sig själv.
- Varje zon projektet redan har, med sin färg. Klicka på en rad, eller på måltavlan bredvid, för att markera zonen och ta vyn dit.
Ställa in en

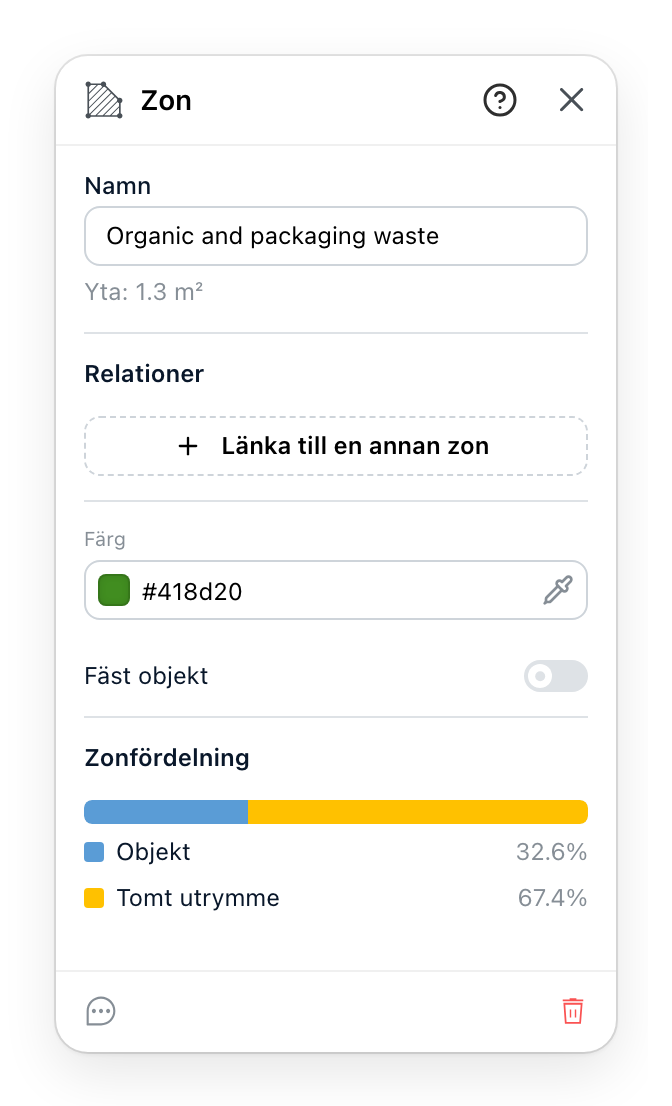

- Namnet, och under det arean uträknad från konturen du drog. Arean läses, skrivs aldrig in.
- Vilka andra zoner den här ska ligga nära, eller hållas borta från. Starta en koppling med knappen och klicka sedan på den andra zonen på planen; håll in Cmd eller Ctrl när du klickar för att be om avstånd i stället. Ikonen på en rad växlar en koppling mellan nära och långt, och radens meny rymmer dess anteckningar och dess borttagning. Kopplingarna är det som gör mängden zoner till ett diagram i stället för en lista.
- Färgen den tar på planen, och om föremålen som står i den är fästa: fästa föremål följer med zonen när zonen flyttas.
- Vad zonens golv går åt till: hur mycket som tas av föremål, av deras säkerhetsvolymer och av vägarna genom den, och hur mycket som blir kvar. Talet man tvistar om en planlösning kring.
Fördelningen är svaret
Sista avsnittet är skälet att rita zoner över huvud taget. En zon som lägger halva sitt golv på Gångvägar är en zon med ett cirkulationsproblem, och panelen säger det i ett tal i stället för att lämna det åt ögat.
Varje föremål på zonens nivå räknas, fäst eller inte, för den del av det som står innanför konturen. Säkerhetsvolymer räknas för sig, skilda från sina föremål, så en volym som ligger över sitt eget föremål räknas två gånger och den andel som är tom krymper lika mycket.
Förbjudna områden
Zonindelning, sist bland Ritverktyg, ritar en annan sorts zon: ett område där ingenting får stå. Den ritas på samma sätt, hörn för hörn. På en sajt vars katalog erbjuder en varningszon ritar det objektet samma sorts område, med namn på ditt språk.
Dess panel har rubriken Förbjudet område. Den säger att inga objekt är tillåtna inuti, rymmer namnet och färgen, och listar under Objekt inuti varje objekt som står i området, så att det som bryter mot regeln läses i stället för att letas efter. Den har inga länkar och ingen fördelning.
Se även
- Gångvägar är det fördelningen mäter.
- Ytberäkning mäter rum mot en byggnadsstandard, vilket är en annan fråga än den en zon mäter.
