Objekteigenschaften

Wählen Sie ein aus dem Katalog platziertes Objekt aus, und dieses Feld öffnet sich neben dem Grundriss. Es enthält alles, was dieses Objekt betrifft: was der Katalog über es weiß, welchen Raum es einnimmt, mit welchen Farben es veröffentlicht wurde, was das Projekt über es festhält, und was von anderswo aus mit ihm geschehen ist.

Zwei der sechs Abschnitte unten sind nur da, wenn das Objekt etwas hineinzulegen hat, sodass sich ein einfacher Stuhl mit vier öffnet. Das hier abgebildete Objekt hat alle sechs.

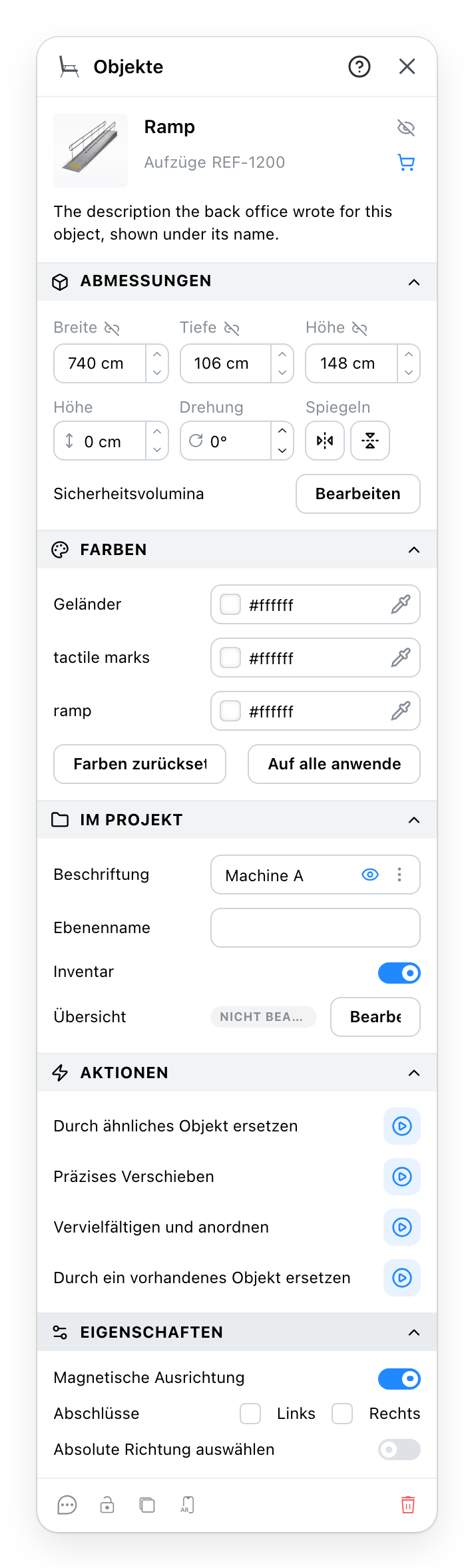

Das Eigenschaftenfeld eines Objekts, mit geöffneten Abschnitten

  1. Was der Katalog über dieses Objekt weiß: sein Bild, der Name, unter dem es abgelegt ist, seine Kategorie und seine Referenz, dann die Beschreibung, die das Back Office geschrieben hat, wenn es eine gibt. Der Warenkorb öffnet, wenn der Katalog einen Shop-Link angibt, die Lieferantenseite dazu. Das Auge, Name in 2D anzeigen, schreibt diesen Katalognamen auf den Grundriss oder hält ihn davon fern, und er ist ein anderer Name als die Beschriftung weiter unten.
  2. Die Größe, in der es gezeichnet wird, seine Höhe über dem Boden, sein Drehwinkel, und zwei Spiegel, die es wenden, ohne es zu drehen. Auf Sites, die Sicherheitsvolumina verwenden, öffnet die unterste Zeile den Freiraum, der um es herum eingehalten werden soll.
  3. Eine Zeile für jeden Teil, den das Modell als veränderbar veröffentlicht hat, sodass sich das Angebotene von Artikel zu Artikel unterscheidet: eine Farbe, ein Material oder eine Liste von Oberflächen.
  4. Was das Projekt über das Objekt festhält statt über sein Aussehen: der Name, der neben ihm auf dem Grundriss steht, die Ebene, zu der es gehört, ob das Inventar es zählt, und der Aufmaßwert, den sein Artikel trägt.
  5. Vier Dinge, die dem Objekt von anderswo aus widerfahren: es gegen einen vergleichbaren Artikel tauschen, es um eingegebene Strecken verschieben, eine Fläche mit Kopien davon füllen, und ein anderes, bereits im Projekt vorhandenes Objekt übernehmen, indem man auf jenes klickt.
  6. Die Zeilen, die ein Objekt nur manchmal hat, und der Abschnitt fehlt, wenn es keine davon hat: ob es an das andockt, woran es andocken soll, welche Kanten gezeichnet werden, wo es eine Wand durchquert, und zu welcher Seite dieser Wand es sich zählt.
  7. Ein Kommentar, eine Sperre, ein Duplizieren und ein Löschen, und das ? in der Kopfzeile öffnet diese Seite. Das zusätzliche Symbol zeichnet einen QR-Code, der dieses Objekt auf einem Handy öffnet, mit den oben eingestellten Farben.

1 4 Die zwei Namen

Ein Objekt hat einen Katalognamen und eine Beschriftung, und das ist nicht dasselbe.

Der Katalogname ist der, unter dem der Artikel abgelegt ist, oben im Feld, und er ist auf jeder Kopie dieses Artikels in jedem Projekt derselbe. Sie geben ihn nicht ein. Das Auge daneben entscheidet, ob der Grundriss ihn zeichnet.

Die Beschriftung ist Ihre, eine pro Objekt. Geben Sie sie ein, und der Grundriss schreibt sie neben dieses Objekt und kein anderes. Ihr eigenes Auge zeigt und verbirgt sie, und die drei Punkte entscheiden, wie sie gezeichnet wird.

Ein Objekt kann also beides zeigen, eines von beiden, oder keins. Ein Grundriss, auf dem jeder Schreibtisch Schreibtisch liest, zeigt den Katalognamen; einer, auf dem sie Schreibtisch 1 bis Schreibtisch 12 lesen, zeigt zwölf Beschriftungen.

2 Drehen, spiegeln und die Tastatur

Die Drehung wird in Grad angegeben. Die beiden Spiegel wenden das Objekt um seine eigene Achse, ohne diesen Winkel zu ändern, was so eine linksseitige Version eines Modells liefert, wenn der Katalog nur die rechtsseitige veröffentlicht.

Drehen und beide Spiegel haben ebenfalls Tastenkürzel, und sie wirken auf das, was gerade ausgewählt ist. Ein Objekt wird gedreht und gespiegelt, ohne zum Feld zurückzukehren, und das Feld folgt. Das Tastenkürzel dreht jeweils um ein Viertel; das Feld ist dort, wo ein Winkel eingegeben wird, der kein Viertel ist.

3 Wie weit Auf alle anwenden reicht

Farben zurücksetzen bringt die Teile dieses Objekts zurück auf die vom Katalog veröffentlichten Farben.

Auf alle anwenden geht weiter, als die meisten erwarten, und es lohnt sich, das vor dem Klicken zu lesen. Es nimmt die jetzigen Farben dieses Objekts und schreibt sie auf jedes andere Objekt desselben Artikels auf dieser Ebene, sowie auf alles, was seine Kollektion teilt. Eine Kollektion ist die Art, wie ein Katalog eine Artikelfamilie gruppiert, sodass das Umfärben eines Stuhls einer Sitzgruppe auch den dazugehörigen Tisch neu streichen kann.

Zwei Grenzen sind wichtig zu wissen. Es endet auf der Ebene, auf der Sie sind: dieselben Stühle ein Stockwerk höher werden nicht berührt. Und ein Objekt, das der Katalog als fest markiert hat, behält seine Farben.

6 Wann der letzte Abschnitt überhaupt da ist

Dieser Abschnitt wird aus den Zeilen gebildet, für die das Objekt infrage kommt, und er wird nicht gezeichnet, wenn keine davon zutrifft. Deshalb fehlt er bei den meisten Objekten.

Magnetische Ausrichtung erscheint bei einem Artikel, den der Katalog als andockend an etwas veröffentlicht hat. Sie auszuschalten lässt das Objekt frei von dem platzieren, woran es sonst springen würde.

Die Zeile Abschlüsse erscheint bei einem Katalogobjekt, das eine Öffnung durch die Wand schneidet, auf der es sitzt. Die beiden Kästchen entscheiden, welche Seite der Öffnung gezeichnet wird. Die meisten Türen und Fenster öffnen stattdessen ein eigenes Panel.

Absolute Richtung auswählen erscheint bei einem an einer Wand hängenden Objekt, und nur solange Sie sich im Grundriss befinden. In einer 3D-Ansicht gibt es diese Zeile nicht, weil die Seite, die sie benennt, etwas ist, das der Grundriss zeichnet.
