Alertas

Algunas fichas del catálogo llevan una nota: dejar un metro libre delante de esta puerta, dejar ochenta centímetros de paso detrás de este puesto de trabajo. En los sitios que activan las alertas, al colocar uno de esos objetos, la nota aparece al pie del plano y permanece allí hasta que la descarta, de modo que pueda leerse de nuevo una vez terminado el amueblado, y no solo en el momento de soltarlo.

El panel no está presente cuando no hay nada que decir. La primera nota lo trae.

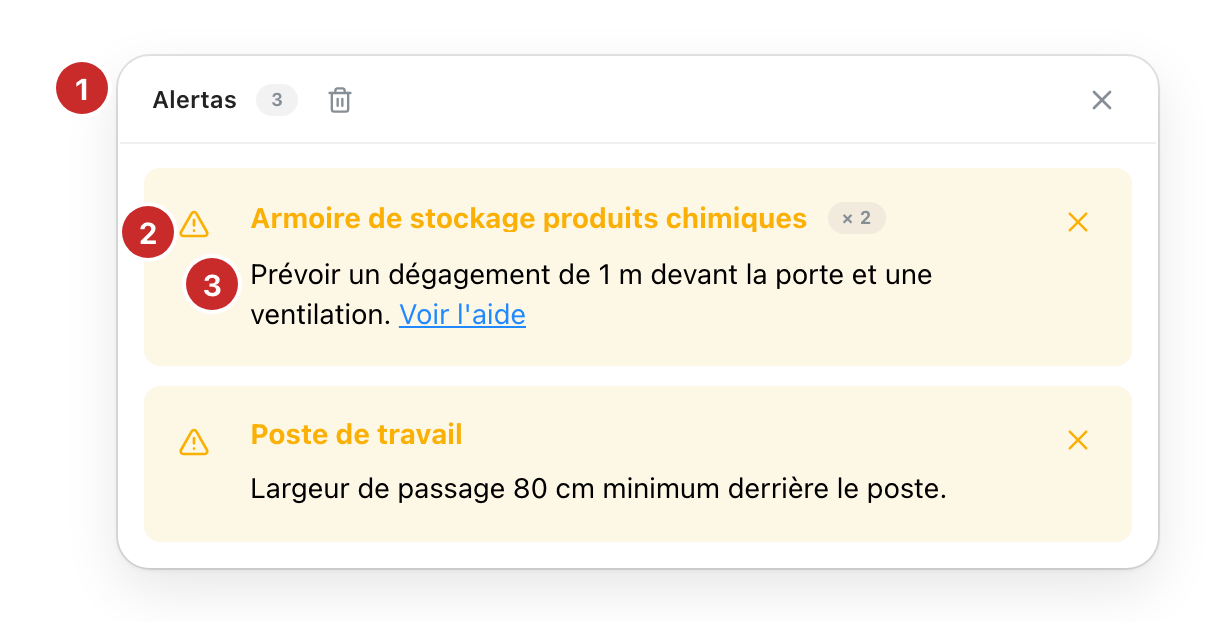

1. La cabecera. Cuántas notas hay, y una papelera que las borra todas. La cruz repliega el panel, no descarta nada.
2. De qué se trata. El nombre del objeto, y × 2 cuando la misma nota llega dos veces seguidas: dos ejemplares del objeto, una nota.
3. Lo que el plano tiene que decir. La nota que el back office adjuntó a esa ficha. Un enlace en su interior abre la ayuda en la página correcta sin salir del editor.

Cada nota tiene su propia cruz, a la derecha, que solo descarta esa.

Cuando una nota procede de un objeto, aparece un objetivo junto a su nombre. Mientras ese objeto siga en el proyecto, al hacer clic en el objetivo se selecciona, se va a su nivel si hace falta y se lleva la cámara hasta él en las vistas que encuadran objetos: es la forma de encontrar aquel del que habla la nota en una sala llena de ellos.

Replegado

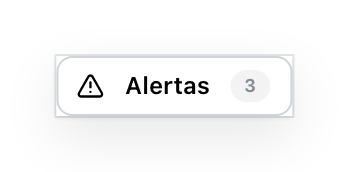

La cruz de la cabecera repliega la isla en una píldora. Sigue contando, y un clic vuelve a abrir el panel.

Una nota nueva reabre por sí sola un panel replegado: un número que avanza discretamente en una píldora no es lo mismo que ser avisado.

Moverlo

La isla se sitúa abajo en el centro del plano, y se arrastra por su cabecera si estorba lo que está haciendo. Vuelve donde la dejó con la nota siguiente, hasta que se vuelve a abrir el proyecto: entonces vuelve abajo en el centro.

Qué notas existen

Las notas no se escriben aquí. Pertenecen al catálogo: cada ficha puede llevar una, y es el back office quien la redacta. Un objeto sin nada adjunto se coloca en silencio, que es el caso de la mayoría.

Ver también

• Catálogo es de donde vienen los objetos que llevan estas notas.
• Volúmenes de Seguridad muestra en el plano, en volumen, el espacio libre que una nota suele pedir.
