Portes

Une porte vient du catalogue : ouvrez sa catégorie Portes et déposez une porte sur un mur. Dans la feuille de route, la ligne Ajoutez portes et fenêtres a un bouton, Ouvrir le catalogue des portes, qui vous y mène. La porte se règle ensuite ici. Le panneau s'ouvre quand la porte est sélectionnée, et chacune de ses rubriques répond à une question : quel type, quelle taille, comment elle s'ouvre, comment elle est vitrée, en quoi elle est faite.

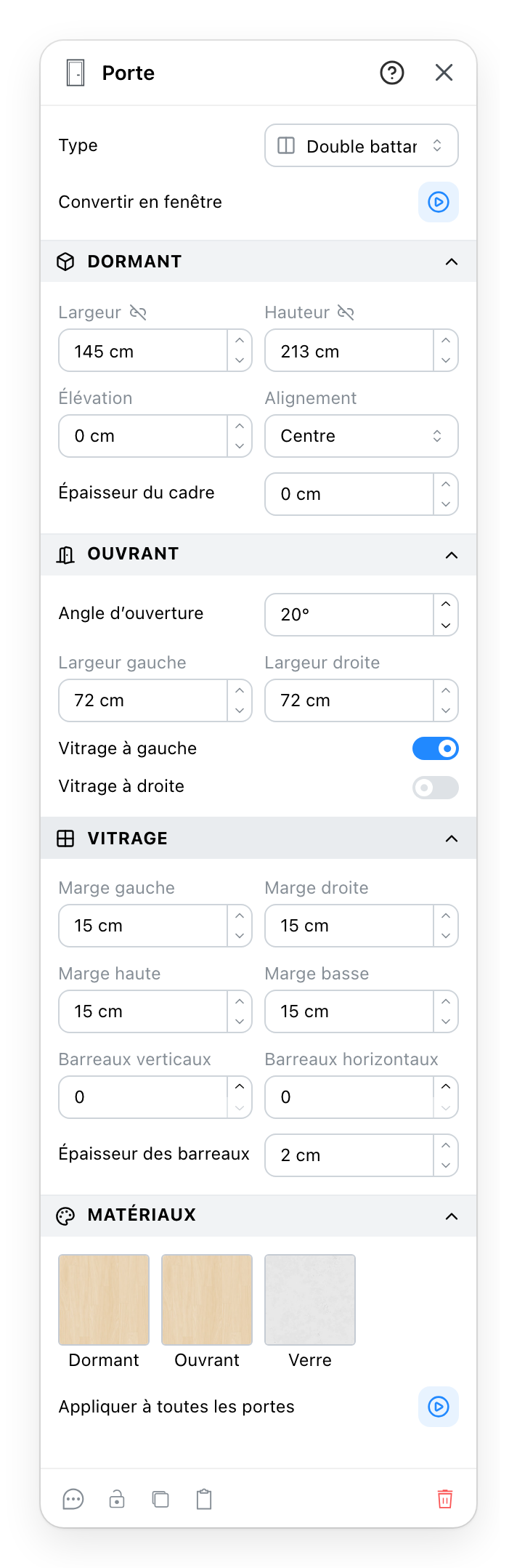

Le panneau Porte

  1. Le type de porte : battante, double battante, galandage ou coulissante ; Garage ouvre une seconde liste avec sectionnelle, enroulable et basculante. Convertir en fenêtre demande d'abord confirmation, puis garde l'ouverture et son cadre et leur donne les réglages d'une fenêtre ; les réglages propres à la porte sont perdus.
  2. L'ouverture dans le mur : largeur et hauteur, l'élévation du seuil au-dessus du sol, et pour les portes battantes et de garage la face du mur avec laquelle le cadre affleure. L'épaisseur du cadre est la largeur visible du cadre autour de l'ouvrant ; les portes à galandage et coulissantes n'en ont pas. Le verrou bloque la taille, l'élévation et l'alignement.
  3. L'ouvrant lui-même : de combien il est ouvert, de quel côté il s'ouvre sur une porte battante, à galandage ou coulissante, et pour une double porte la largeur de chaque vantail. Un vantail de moins de 50 cm n'a pas de poignée. Un interrupteur met du vitrage dans l'ouvrant ; une double porte en a un par vantail.
  4. Le vitrage, en marges depuis les bords du vantail, pour que chaque vantail calcule son propre carreau. Les barreaux le divisent ; le nombre vaut pour le plus grand carreau et les autres suivent avec des carreaux de taille voisine.
  5. Un matériau par pièce : le dormant, l'ouvrant, et le vitrage quand il y en a un. Appliquer à toutes les portes reporte ces trois matériaux sur chaque porte de ce niveau.
  6. Tout panneau de propriétés se termine par un commentaire, un verrou, une duplication, une copie et une suppression, et le ? de son en-tête ouvre cette page.

1 Les rubriques que vous obtenez

Le panneau ne montre que ce que le type sait utiliser. Une porte coulissante n'a pas d'angle d'ouverture mais un taux d'ouverture, un pourcentage de ce qui est tiré. Une porte de garage a aussi un taux, et une sectionnelle reçoit son vitrage par panneau. L'enroulable est le seul type sans vitrage du tout.

2 L'élévation peut être négative

Une porte est normalement posée sur le sol, donc son élévation vaut zéro. Une valeur négative enfonce l'ouverture dans le niveau du dessous, ce qui est la façon de percer un plancher.

4 Un vitrage par marges, pas par taille

Le vitrage ne reçoit pas de dimensions. Il reçoit quatre distances depuis les bords du vantail, et chaque vantail garde son carreau à l'intérieur. C'est pourquoi une double porte aux vantaux inégaux montre deux carreaux de largeurs différentes avec les mêmes réglages, et pourquoi un vantail étroit peut se retrouver sans barreau là où le large en a deux.

Voir aussi

  • Outils de dessin : c'est là qu'un mur se trace avant d'y poser une porte.
  • Matériaux : le catalogue sur lequel s'ouvrent les trois tuiles.
  • Commentaires pour une note gardée sur cette porte.
