Trémies
Une trémie est un trou dans un plancher : une cage d'escalier, le vide d'une mezzanine, une gaine. Dessinez son contour sur le plan avec Trémie / Mezzanine, sous Éléments architecturaux dans le menu des outils de dessin de la barre d'outils, ou dans le panneau Outils de dessin : cliquez chaque angle et double-cliquez pour terminer. Elle perce le plancher du niveau où elle est dessinée et le plafond du niveau du dessous, et elle se sélectionne depuis l'un ou l'autre niveau. L'outil est grisé tant que le niveau n'a pas de pièce, car il n'y a pas de plancher à percer.

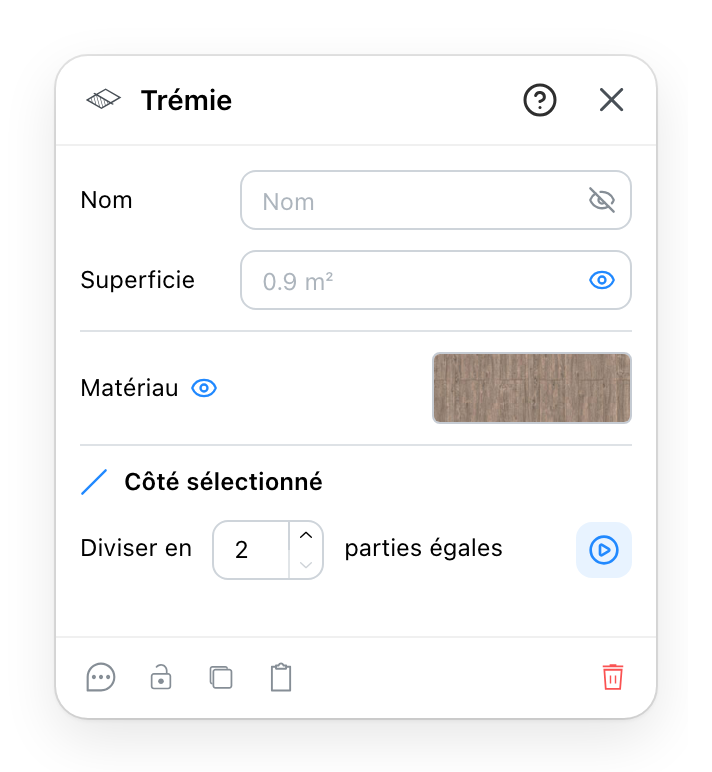

- Ce que le plan imprime dans la trémie. L'œil l'affiche ou le masque.
- Le plan imprime la superficie mesurée, affichée en grisé dans le champ, sauf si vous tapez autre chose à imprimer à la place. L'œil l'affiche ou la masque.
- La finition du bord découpé : l'épaisseur du plancher autour du trou, et le bord du plafond en dessous. Œil fermé, le bord garde les matériaux du plancher et du plafond, et la vignette ne peut pas être changée.
- Coupe un côté de la trémie en 2 à 9 parties égales, ce qui lui ajoute des points. Cela s'applique au dernier côté sur lequel vous avez cliqué dans le plan, et reste grisé tant que vous ne l'avez pas fait.
- Un commentaire, un verrou, une duplication, une copie et une suppression, et le
?de l'en-tête ouvre cette page.
4 Modifier la forme de la trémie
Les angles d'une trémie se déplacent sur le plan. Pour faire une encoche, autour d'un poteau ou d'une gaine à côté de l'escalier, le côté a besoin de plus de points que ses deux extrémités :
- Cliquez le côté sur le plan. La marque à côté de Côté sélectionné s'allume.
- Indiquez le nombre de parties égales, et divisez. Les nouveaux points se placent à intervalles égaux le long de ce côté.
- Déplacez les nouveaux points sur le plan jusqu'à l'endroit de l'encoche.
Voir aussi
- Outils de dessin : c'est là que la trémie se dessine.
- Escaliers se posent dans la trémie ; la volée elle-même ne fait pas le trou.
- Matériaux est le dialogue qu'ouvre la vignette.
