Escaliers

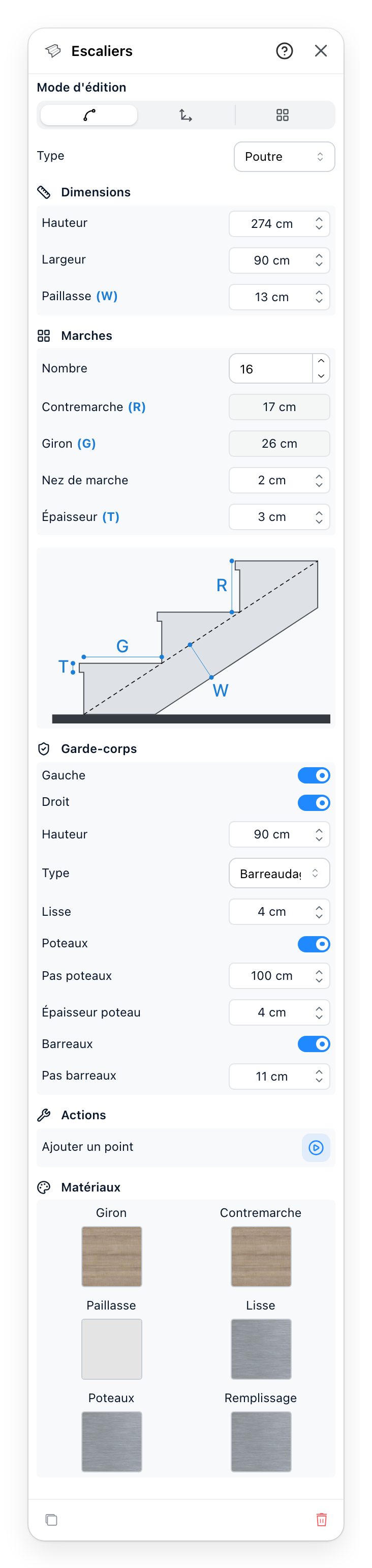

Un escalier se dessine comme n'importe quel autre élément, puis se corrige ici. Les mesures sont liées entre elles : changez-en une et le panneau en déduit le reste.
L'outil Escaliers se trouve dans les Outils de dessin, à côté de Trémie / Mezzanine, et un seul droit du forfait offre les deux : un forfait sans escaliers ni trémies n'a ni l'un ni l'autre.
- Ce que fait un glisser dans le plan : tracer la ligne centrale, ajuster les bords gauche et droit, ou ajuster une marche à la fois.
- Comment la volée est construite par en dessous : flottante, sur une poutre, ou pleine jusqu'au sol. Cela change l'aspect de l'escalier vu du bas.
- La hauteur va de sol à sol et vaut normalement celle du niveau, pour que la volée arrive là où arrive le plancher du dessus. La largeur est celle de la volée. La paillasse, l'épaisseur de la dalle qui porte les marches, n'est proposée que pour une volée sur poutre.
- Le nombre est la valeur à régler, et il ne se saisit que pendant l'édition de la ligne de foulée. La contremarche et le giron en découlent, avec la hauteur : ils se lisent et ne se saisissent pas ; le giron affiché est celui de la marche la moins profonde. Le nez de marche est le débord d'une marche sur celle du dessous, et l'épaisseur celle d'une marche.
- À quelle mesure renvoie chaque lettre au-dessus. La contremarche et le giron sont le couple qui décide si un escalier est confortable à monter, et leurs champs ainsi que les lettres du dessin sont colorés pour le dire : rouge pour une contremarche hors de 14 à 20 cm ou un giron sous 22 cm, orange pour une contremarche hors de 16 à 18 cm ou un giron sous 25 cm.
- Activé par côté, pour qu'une volée le long d'un mur porte un garde-corps et pas deux. Dès qu'un côté est activé, les mêmes pièces qu'un garde-corps apparaissent en dessous.
- Pose un point dans la ligne de foulée, ce qui transforme une volée droite en L. Il n'apparaît qu'en plan 2D et pendant que la ligne de foulée est l'objet en cours d'édition.
- Un par pièce : marches, contremarches, la dalle en dessous, et chaque pièce du garde-corps.
- Tout panneau de propriétés se termine par un duplicata et une suppression, et le
?de son en-tête ouvre cette page.
Voir aussi
- Outils de dessin posent la volée avant que vous l'ajustiez.
- Garde-corps est le même jeu de pièces, le long d'une ligne à lui.
- Niveaux fixent la hauteur que la volée doit monter.
