Escalier droit

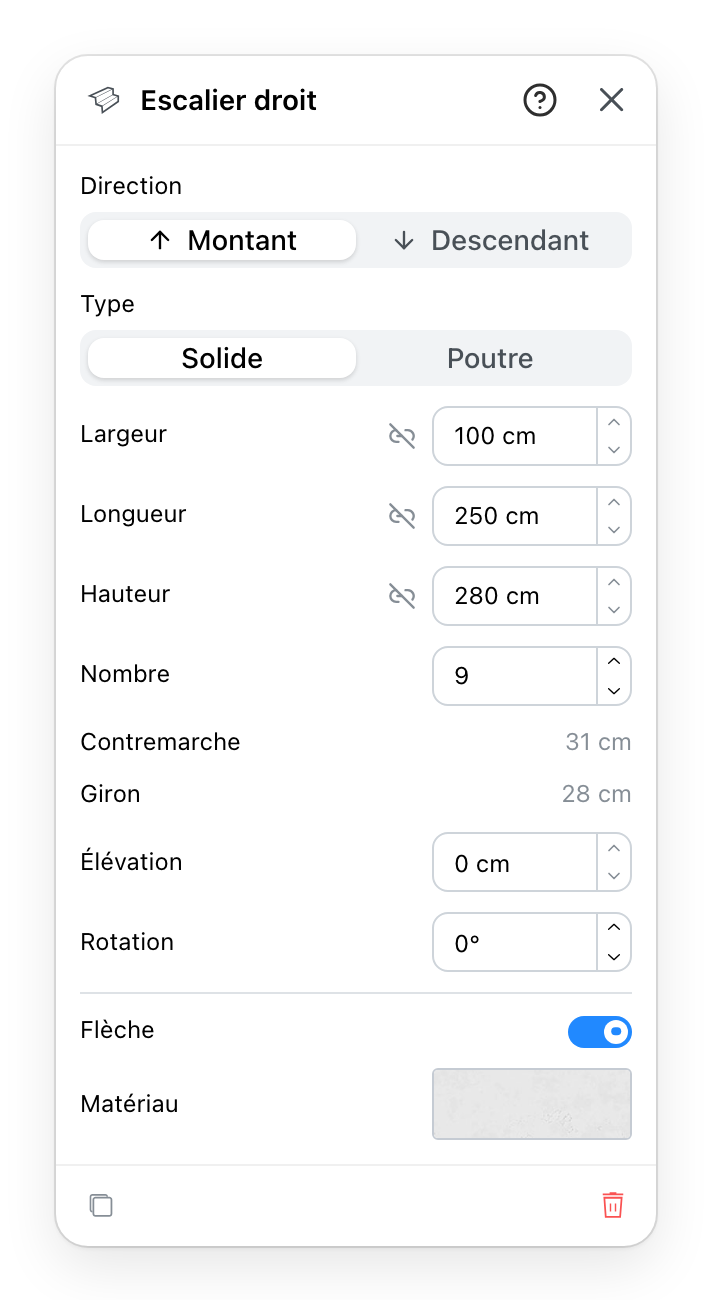

Les escaliers droits viennent des projets importés de Space Designer 3. C'est un type plus simple que les escaliers dessinés aujourd'hui : une boîte découpée en marches égales. Rien dans l'éditeur n'en dessine, mais tout ce qui les concerne se modifie ici. Les escaliers dessinés depuis l'onglet Dessin ouvrent le panneau Escaliers à la place.
- Le sens de la volée depuis ce niveau. Montant, elle découpe le plafond de ce niveau et le plancher du niveau du dessus. Descendant, elle pend sous ce niveau et découpe ce plancher et le plafond du dessous. Aucune trémie n'est à dessiner pour elle.
- Un bloc solide jusqu'au sol, ou des marches portées par une poutre. La différence se voit en 3D ; le plan dessine les deux de la même façon.
- La boîte que remplit la volée : sa largeur, sa longueur et la hauteur qu'elle monte. Un lien attache une dimension aux autres dimensions liées, pour qu'elles changent en proportion.
- Le nombre de marches dans lesquelles la boîte est découpée, jusqu'à 80. Tout ce qui suit en découle.
- Calculés à partir du nombre et de la boîte : la hauteur d'une marche et la profondeur d'un giron. Sur l'image, neuf marches sur 280 cm donnent 31 cm par marche, ce qui est trop raide pour monter. Plus de marches font baisser ce chiffre.
- Soulève la volée du sol, et la fait tourner sur le plan.
- La ligne de foulée sur le plan, pointée vers le haut de la volée. Elle n'est pas dessinée en 3D.
- Un seul matériau pour toute la volée. Le plan prend aussi sa couleur.
- Un duplicata et une suppression, et le
?de l'en-tête ouvre cette page.
Escalier droit ou Escaliers
Une volée droite n'a ni palier, ni garde-corps, ni virage. Pour l'un de ceux-là, redessinez la volée avec l'outil Escaliers de l'onglet Dessin, puis supprimez celle-ci.
