Tuyaux

Un tuyau est une ligne de coins tracée sur le plan avec une section : un tuyau rond, ou une gaine rectangulaire. Le panneau se lit dans l'ordre où l'on pense un tuyau : sa longueur, son nom, sa section, sa matière, et la place qu'il lui faut autour.

Tracez-en un avec Conduit, parmi les éléments architecturaux des Outils de dessin : cliquez ses coins sur le plan et appuyez sur Échap pour terminer. Sélectionnez-le pour ouvrir son panneau, intitulé Conduit.

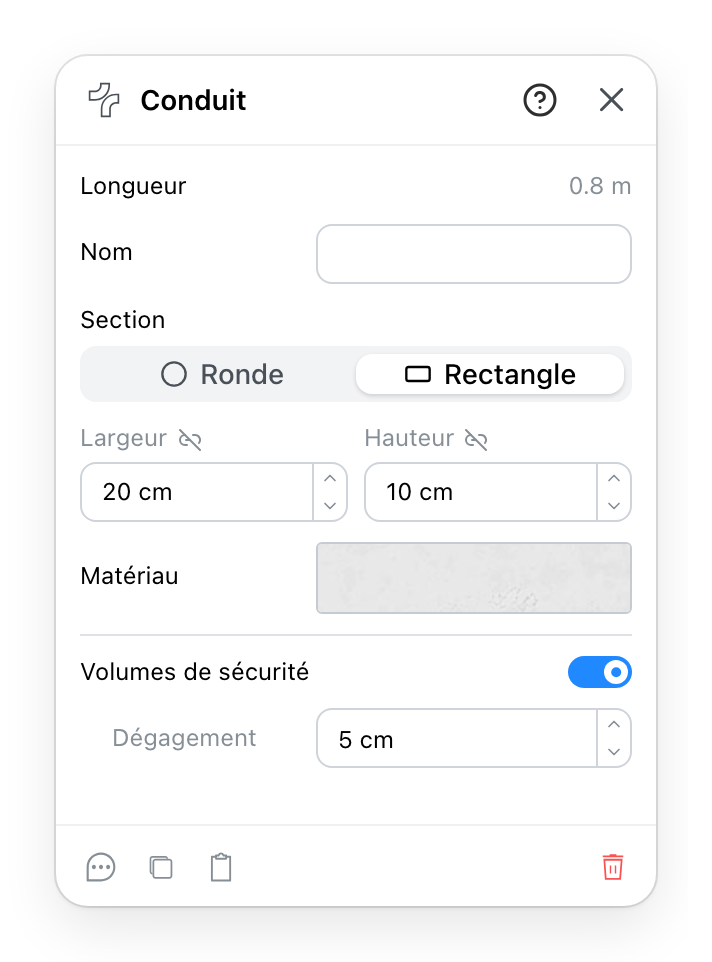

Le panneau Conduit

  1. La longueur du tuyau, mesurée sur ce que vous avez tracé. Lue, jamais saisie ; c'est le nombre que le rapport imprime.
  2. Le nom sous lequel le tuyau est listé dans le projet.
  3. La forme de sa section : ronde, ou rectangulaire pour une gaine.
  4. La dimension que cette forme demande : un rayon pour un tuyau rond, une largeur et une hauteur pour une gaine.
  5. Sa matière, prise dans le catalogue des matériaux.
  6. Dessine autour du tuyau un volume à garder libre, sur le plan et en 3D. La même fonction que sur les objets et les primitives.
  7. De combien le volume s'écarte de la surface du tuyau. Grisé tant que le volume est éteint ; sa valeur est conservée.
  8. Un commentaire, une duplication, une copie dans le presse-papiers et une suppression, et le ? de l'en-tête ouvre cette page.

6 Le dégagement est une distance depuis la surface

Le volume est le tuyau agrandi du dégagement de chaque côté : une gaine de 20 cm avec 5 cm de dégagement occupe 30 cm. Il se mesure depuis la surface extérieure du tuyau, pas depuis son axe, ce que l'ancien panneau appelait Center Gap et qui faisait paraître un gros tuyau moins dégagé qu'un fin.
