Födémnyílások

A födémnyílás egy lyuk a padlóban: lépcsőház, galériatér, akna. Rajzolja meg a körvonalát a terven a Lépcsőház / Födémnyílás eszközzel, amely az eszköztár rajzeszköz-menüjében az Építészeti elemek alatt van, vagy a Rajzeszközök panelen: kattintson minden sarokra, és duplakattintással fejezze be. Elvágja a padlót, amelyre rajzolták, és az alatta lévő szint mennyezetét, és bármelyik szintről kijelölhető. Az eszköz szürke, amíg a szinten nincs helyiség, mert nincs padló, amit elvághatna.

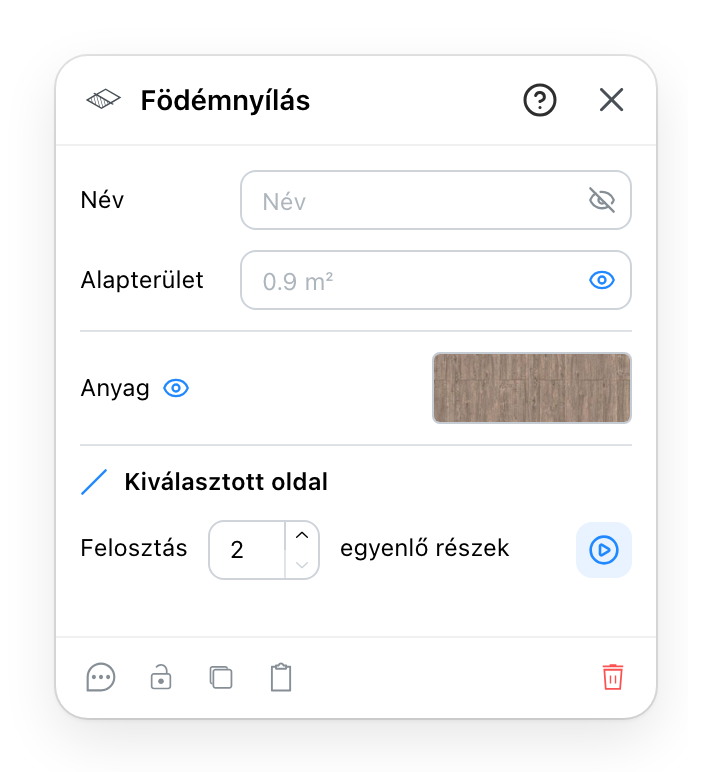

A Födémnyílás panel

  1. Amit a terv kinyomtat a nyílásban. A szem megmutatja vagy elrejti.
  2. A terv a megmért területet nyomtatja ki, szürkén látható a mezőben, hacsak nem ír be mást a kinyomtatáshoz. A szem megmutatja vagy elrejti.
  3. A vágott él kidolgozása: a lyuk körüli padló vastagsága, és az alatta lévő mennyezet pereme. Zárt szemmel az él megtartja a padló és a mennyezet saját anyagát, és a minta nem módosítható.
  4. A nyílás egyik oldalát 2-9 egyenlő részre vágja, ami pontokat ad hozzá. Azon az oldalon működik, amelyre utoljára kattintott a terven, és szürke, amíg ezt meg nem teszi.
  5. Megjegyzés, zár, többszörözés, másolás és törlés, a fejlécben lévő ? pedig ezt az oldalt nyitja meg.

4 A nyílás átformálása

A nyílás sarkait a terven húzza. Egy bevágás készítéséhez, egy oszlop vagy egy csatorna miatt a lépcső mellett, az oldalnak a két végénél több pontra van szüksége:

  1. Kattintson az oldalra a terven. A Kijelölt oldal melletti jel kigyullad.
  2. Állítsa be, hány egyenlő részre, és ossza fel. Az új pontok egyenlő térközzel ülnek az oldal mentén.
  3. Húzza az új pontokat a terven oda, ahová a bevágás kerül.

Lásd még

  • Rajzeszközök az, ahol a nyílás meg van rajzolva.
  • Lépcsők a nyílásban ülnek; maga a kar nem készíti a lyukat.
  • Anyagok az a párbeszédablak, amelyet a minta megnyit.
