Régebbi korlátok

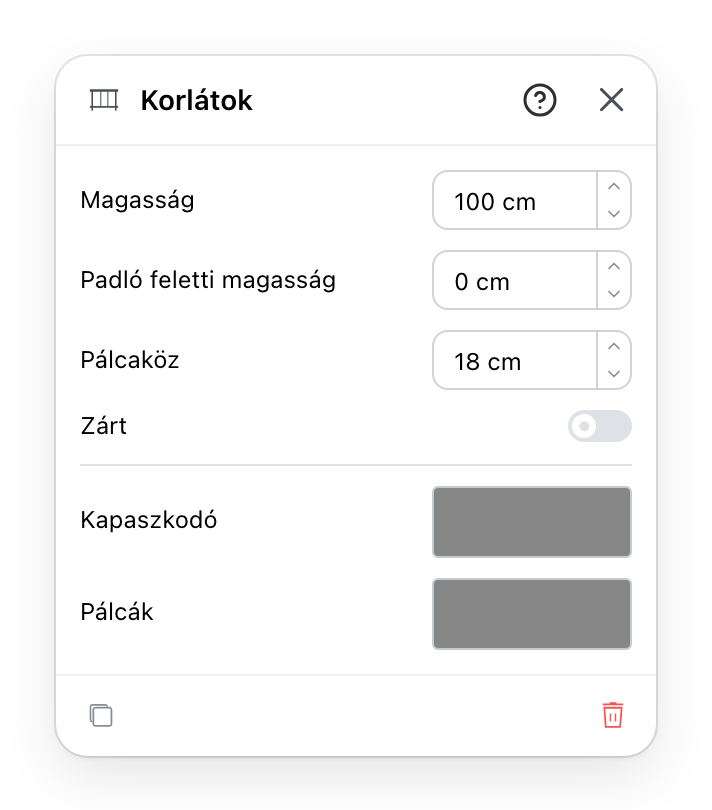

A Space Designer korábbi verziójával rajzolt projektek egy régebbi fajta korlátot tartalmazhatnak: függőleges pálcák sorát egy felső korláttal. Ez a rövidebb panel nyílik meg hozzá, bár a fejléce Korlátot ír, mint az újabb fajta. Ezt a fajtát már semmi sem rajzolja. A Rajzeszközök fül Korlát eszköze az újabbat rajzolja, amelynek saját oldala van.
- Milyen magas a korlát, a lábától a korlát tetejéig.
- Milyen magasan van a padló fölé emelve az egész szakasz, egy alacsony falon vagy födémszélen álló korláthoz. 1 m fölé emelve halványabban rajzolódik a terven.
- Az egyik pálcától a következőig mért távolság, az egyik közepétől a következő közepéig mérve, nem a köztük lévő résként.
- Az utolsó pontot visszakapcsolja az elsőhöz, egy nyílás körül teljesen körbefutó korláthoz.
- A felső korlát anyaga.
- A függőleges pálcák anyaga.
- Többszörözés és törlés, a fejlécben lévő
?pedig ezt az oldalt nyitja meg.
Az alakjának módosítása
A szakasz a terven alakítható át, a pontjainak húzásával. A panelben nincs róluk lista.
Áttérés az újabb korlátra
Nincs átalakítás. Oszlopokhoz, kitöltő panelekhez vagy részenkénti anyaghoz rajzolja újra a korlátot a Korlát eszközzel ugyanazon vonal mentén, majd törölje ezt.
Lásd még
- Korlátok az újabb fajta, oszlopokkal, kitöltéssel és anyagokkal.
- Rajzeszközök az, ahol a Korlát eszköz van.
