Útvonalak

Az útvonal egy út a téren át: az az út, amelyen a kocsi a raktártól a munkapadig megy, az, amelyen az ember az ajtótól a helyéig. Ezek megrajzolása az a mód, ahogy kiderül, hogy két útvonal ott keresztezi egymást, ahol nem kellene, vagy hogy egy folyosó egyszerre három munkát végez.

Egy megrajzolása

Nyissa meg a sínről a Útvonalak fület.

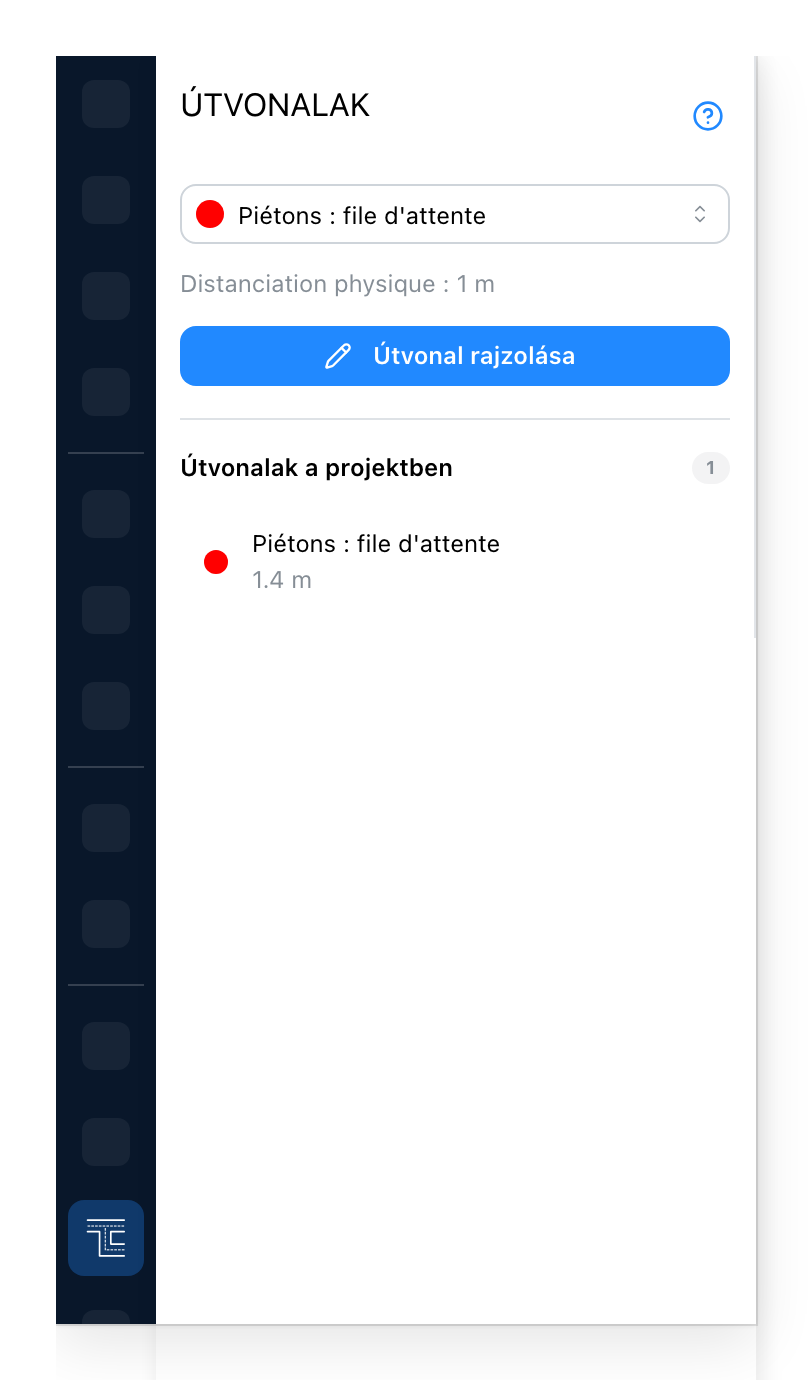

Az Útvonalak fül

  1. Milyen forgalmat fog vinni a következő útvonal. A rajzolás előtt kell kiválasztani, és ez határozza meg a színt és az alapértelmezett szélességet. Ha a típusnak van, az alatta lévő minta az a textúra, amelyet a terv az útvonal mentén lefektet; utána a leírása következik.
  2. A Útvonal rajzolása elindítja a rajzolást. Kattintson végig a terven az egyik végtől a másikig, sarokról sarokra, és fejezze be az Esc billentyűvel.
  3. Minden útvonal, amellyel a projekt rendelkezik, a hosszával, és a szintjével több szintes épületnél. Kattintson egy sorra az útvonal kijelöléséhez és a nézet odavitelére.

Az útvonal vonalként rajzolódik, és szélessége van: nem fonalat kap, hanem sávot a terven. Ez a sáv a lényeg: ez mutatja meg, hogy elfér-e az út.

Egy beállítása

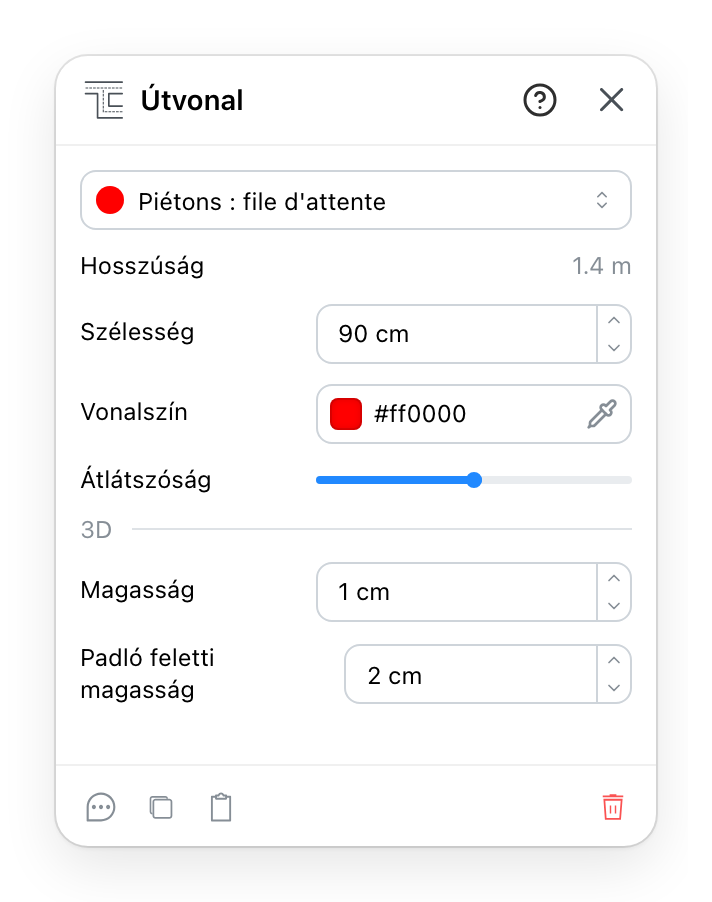

Az útvonal panel

  1. Milyen forgalmat visz ez az útvonal. Egy másik típus választása az útvonalnak az adott típus szélességét, színét, átlátszatlanságát és magasságát adja.
  2. A megrajzoltból mérve, nem begépelve. A leggyorsabb ellenőrzés arra, hogy az útvonal olyan hosszú és olyan kanyargós, amilyennek gondolta.
  3. Milyen széles a forgalom. Ez a döntő beállítás: ez határozza meg, hogy az útvonal valóban elfér-e két gép között. Ha a szélesség eltér a típusáétól, a mellette lévő gomb visszaállítja a szokásos szélességet.
  4. Hogyan rajzolódik: a vonal színe és az átlátszatlanság. Az útvonal a tervre kerül, nem beleépül, ezért általában érdemes áttetszőnek hagyni.
  5. Csak a 3D nézet használja: milyen magas a sáv, és milyen magasan van a padló fölött.

A töréspontok utólag hozzáadhatók és mozgathatók, így egy durván felvázolt útvonal pontosítható, amint a körülötte lévő elrendezés letisztul.

Lásd még

  • Zónák számolják, mennyit vesznek el a padlójukból ezek az útvonalak.
  • Folyamatok a munka sorrendje; az útvonal az a talaj, amelyen áthalad.
