Zónák

A zóna a terv egy felülete, amelynek célt adtunk: összeszerelés, tárolás, fogadás, szabadon hagyandó tér. Körvonalként rajzolódik, ismeri a saját területét, és összeköthető azokkal a zónákkal, amelyekhez közel vagy amelyektől távol kell állnia.

Egy megrajzolása

Nyissa meg a sínről a Zóna tevékenység fület.

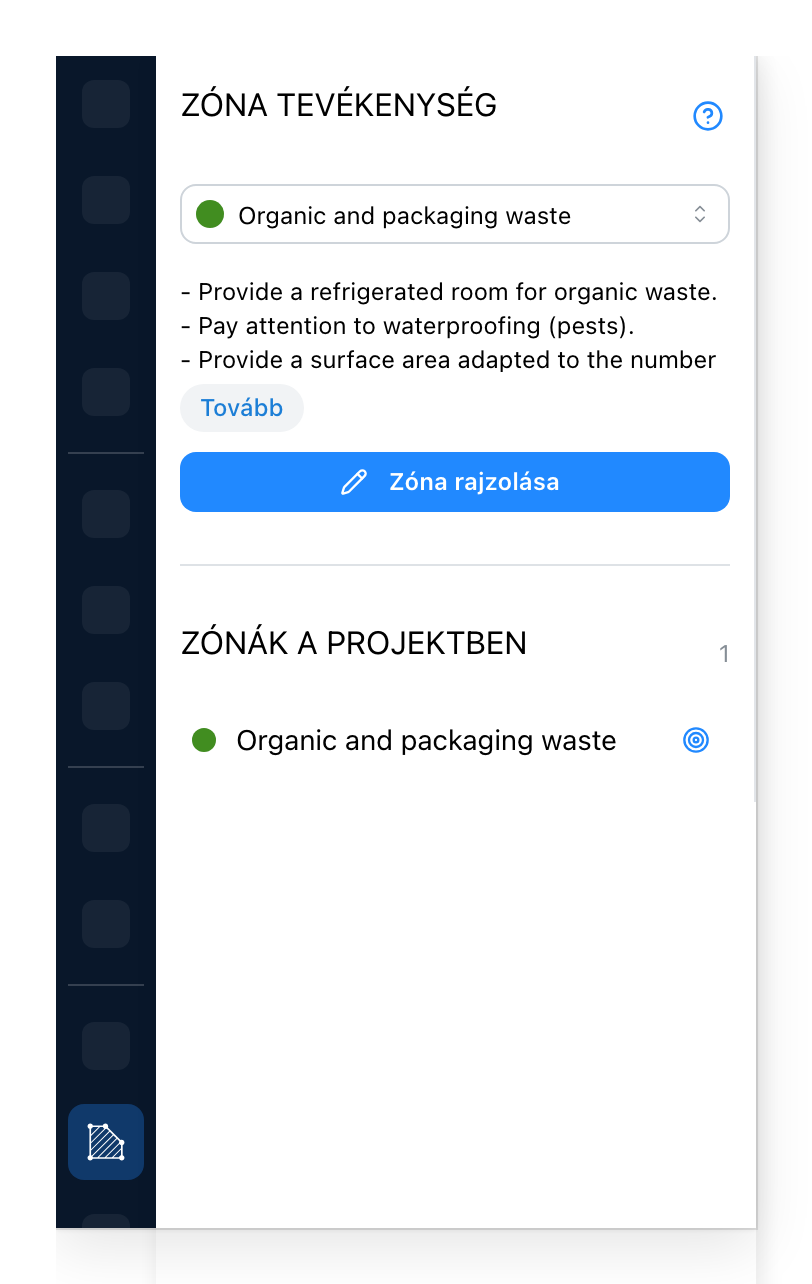

A Zónák fül

  1. A rajzolni készült zóna típusa. Alatta néhány sor arról, mire van szüksége a típusnak; a Tovább kibontja a többit. Azon a webhelyen, amely fényképet ad a típusaihoz, a fénykép ezen sorok fölött látszik: névsorból nehéz választani, a dolog képéből nem.
  2. A Zóna rajzolása elindítja a körvonalat. Kattintsa be a sarkokat a terven, és zárja vissza önmagára.
  3. Minden zóna, amellyel a projekt rendelkezik, a színével együtt. Kattintson egy sorra, vagy a mellette lévő célkeresztre, hogy kijelölje a zónát és odavigye a nézetet.

Egy beállítása

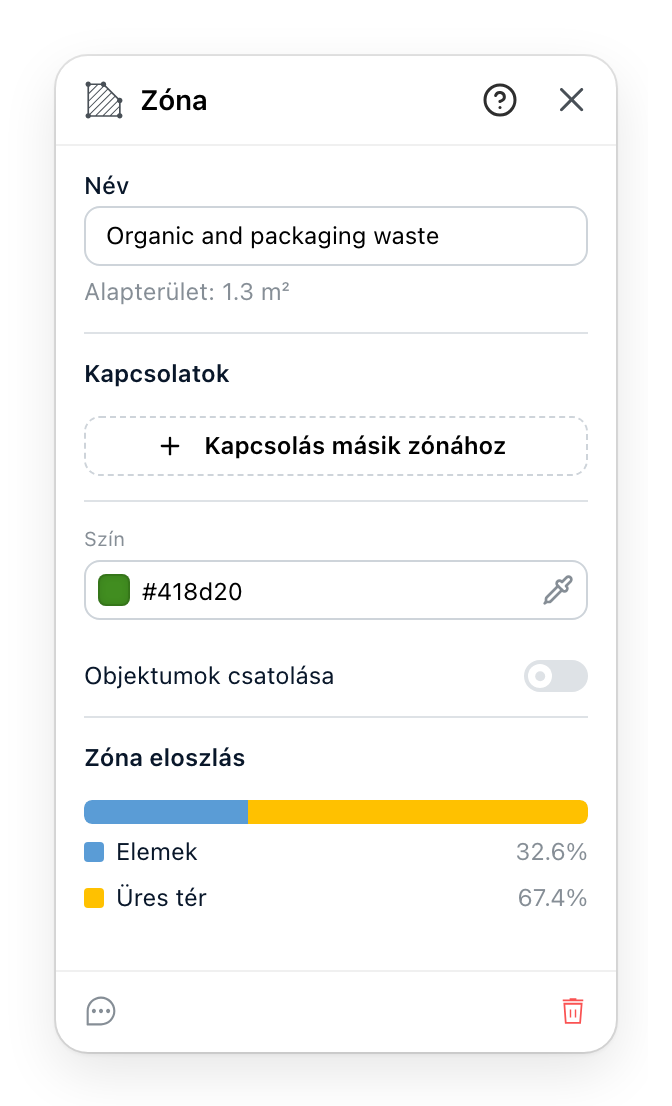

A zóna panel

  1. A név, alatta a megrajzolt körvonalból számított terület. A területet olvassa, sosem gépeli be.
  2. Mely más zónákhoz kell ennek közel lennie, vagy tőlük távol maradnia. Indítson egy kapcsolatot a gombbal, majd kattintson a másik zónára a terven; a Cmd vagy Ctrl lenyomásával kattintva a távolságot kéri. A sor ikonja közel és távol között váltja a kapcsolatot, a sor menüje pedig a jegyzeteit és az eltávolítását tartalmazza. A kapcsolatoktól lesz a zónák halmaza ábra, nem lista.
  3. Milyen színt kap a terven, és hogy a benne álló tárgyak hozzá vannak-e csatolva: a csatolt tárgyak a zónával mozognak, amikor a zónát mozgatják.
  4. Mire megy el ennek a zónának a padlója: mennyit vesznek el a tárgyak, azok biztonsági térfogatai és a rajta áthaladó utak, és mennyi marad. Ez az a szám, amiről egy elrendezésen vitatkozni szoktak.

A felosztás a válasz

Az utolsó szakasz az oka annak, hogy zónákat egyáltalán érdemes rajzolni. Az a zóna, amely padlójának felét Útvonalakra költi, közlekedési gondokkal küzdő zóna, és a panel ezt számmal mondja ki ahelyett, hogy a szemre bízná.

A zóna szintjén minden tárgy számít, csatolt vagy sem, annak a részének megfelelően, amely a körvonalon belül áll. A biztonsági térfogatok a tárgyaiktól külön számítanak, így a saját tárgyára fektetett térfogat kétszer számít, és az üresen maradó hányad ugyanannyival csökken.

Tiltott területek

Az Üres Zóna Rajzolása, a Rajzeszközök végén, a zóna egy másik fajtáját rajzolja: olyan területet, ahol semminek sem szabad állnia. Ugyanúgy rajzolódik, sarokról sarokra. Azon a webhelyen, amelynek katalógusa Figyelmeztető zóna nevű elemet kínál, az az elem ugyanilyen területet rajzol, az Ön nyelvén elnevezve.

A panelje címe Tiltott terület. Közli, hogy belül nem megengedett tárgy, tartalmazza a nevet és a színt, és a Bent lévő objektumok alatt felsorol minden tárgyat, amely a területen áll, így azt, ami megsérti a szabályt, olvasni lehet, nem keresni. Nincsenek hivatkozásai és felosztása.

Lásd még

  • Útvonalak azok, amiket a felosztás mér.
  • Területszámítás épületszabvány szerint méri a helyiségeket, ami más kérdés, mint amit egy zóna mér.
