Területszámítás

A Space Designer a megrajzolt dolgokat a választott szabvány szerint méri, és egyszerre négy szabvány szerint is tudja mérni. Ez a panel értelme: ugyanannak a projektnek van egy területe egy nemzeti szabvány szerint és egy másik a megrendelő saját szabályai szerint, és mindkettő igaz.

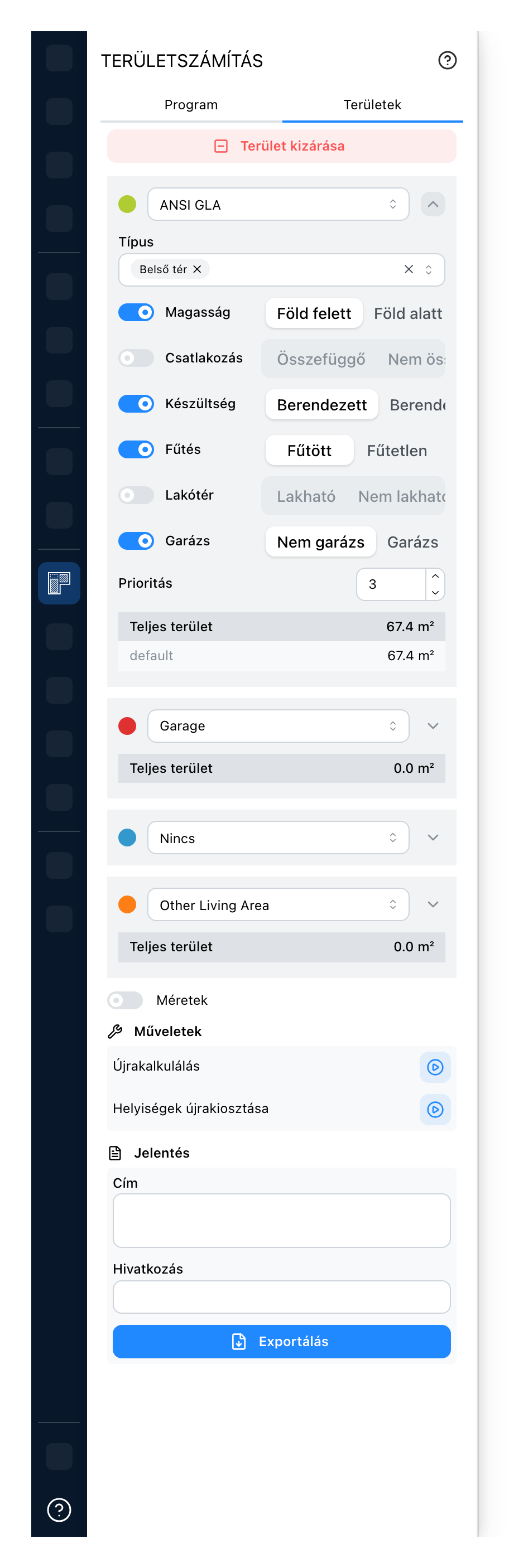

A területek panel, egy megnyitott szabvánnyal

  1. A Program az, amit a projektnek tartalmaznia kellene, helyiségről helyiségre. A Területek az, amit valóban tartalmaz, a megrajzolt dolgokon mérve.
  2. Egy felületet egyszerre vesz ki minden összegből: légakna, sáv, senkihez sem tartozó tér.
  3. A mért szabvány és a szín, amelyet a rajzon elfoglal. Erről a színről látja, melyik szabály vette el a felületet. A nyíl visszahajtja a szabályokat.
  4. A helyiségtípusok, amelyeket ez a szabvány számol. Minden mást másik hely mér, vagy egyik sem. Üresen hagyva a hely semmit sem számol.
  5. Minden kapcsoló bekapcsol egy próbát, és a mellette lévő pár megmondja, melyik oldal számít: terepszint fölötti vagy alatti helyiség, csatolt vagy különálló, kész vagy nem, fűtött vagy nem, lakótér vagy nem, garázs vagy nem. A kikapcsolt próba azt jelenti, hogy a szabvány nem foglal állást. A lakótér kész és fűtött teret jelent, ezért a bekapcsolása felszabadítja a Kész és a Fűtött próbát, bármelyik bekapcsolása pedig felszabadítja a Lakóteret.
  6. Két szabvány közül melyik kapja meg a közös falat. A szabvány saját értékével érkezik, és csak akkor kell hozzányúlni, ha két hely ugyanazon a falon találkozik.
  7. Ennek a szabványnak az eredménye, a projekt saját mértékegységeiben: az összeg, majd minden szint, és a kizárt területek levonva.
  8. A másik három hely. Négy szabvány mérhető egyszerre, így az egyik szabály szerinti összeg a másik szerinti mellett áll.
  9. A Méretek kapcsoló ráírja a méreteket a rajz minden felületére.
  10. Az Újraszámítás ismét méri azt a szintet, amelyen áll, egy olyan változtatás után, amelyet az összegek nem követtek. A Helyiségek újraelosztása a helyiségek nevéből, a helyiségkönyvtár segítségével újra beállítja minden helyiség beállításait (típus, csatolt, kész, fűtött, garázs); azt a helyiséget, amelynek a nevét nem ismeri fel, békén hagyja. Mindkettő megerősítést kér.
  11. A jelentés PDF-ként. Az itt megadott cím és hivatkozás a címlapon szerepel.

Minden hely átvesz minden helyiséget, amelyet a szűrői beengednek. A prioritás nem azt dönti el, melyik hely veszi át a helyiséget: csak azt, hogy melyik veszi át a két hely helyiségei közötti falat.
