Felirat stílusa

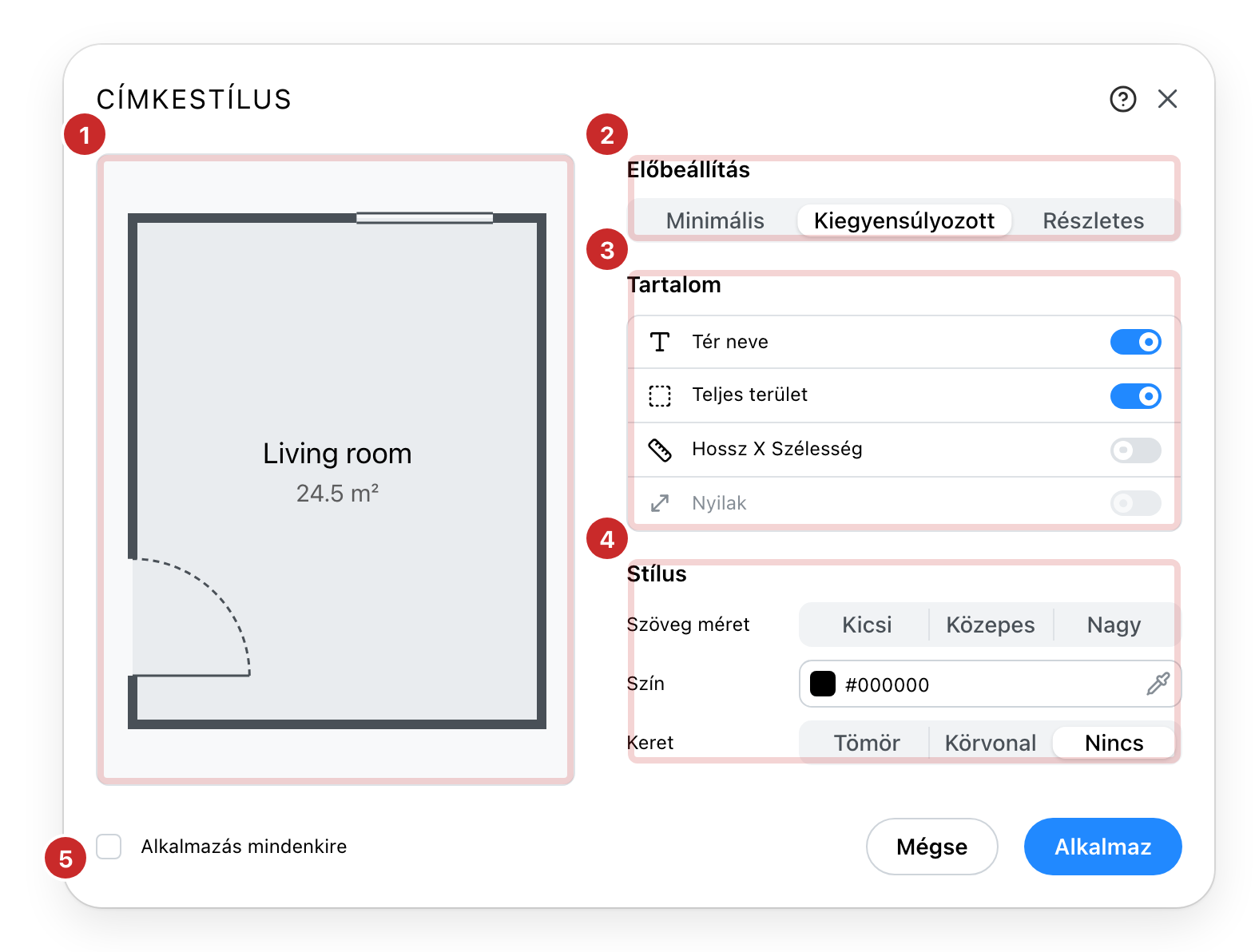

A felirat az, amit egy helyiség mond magáról a rajzon: a nevét, a területét, a méreteit. Ez a párbeszéd dönti el, mit mond és hogyan néz ki. A helyiség paneljén a név melletti három pontból nyílik meg.

1. Az előnézet. A helyiség úgy, ahogy a rajzon olvasható lesz, minden változtatásnál újrarajzolva. Dolgozzon úgy, hogy ezt nézi, ne a mezőket.
2. Az előbeállítás. Minimális, Kiegyensúlyozott, Részletes. Kezdje itt: legtöbbször a három közül az egyik az, amit akart, az alatta lévő csoportok pedig a többi esetre valók. Az előbeállítás azt állítja be, mit mond a felirat és milyen a kerete; a méretet és a színt megtartja.
3. A tartalom. Amit a felirat mond: a név, a teljes terület, a hosszúság szorozva a szélességgel, és nyilak. A nyilak a hosszúságot és a szélességet jelölik, ezért szürkék, amíg a Hosszúság x szélesség be nincs kapcsolva.
4. Stílus. Szövegméret, egy szín minden sorhoz, és a keret: telt, körvonal vagy nincs. A telt háttér megéri zsúfolt padlóburkolat fölött, ahol a csupasz szöveg rosszul olvasható.
5. Alkalmazás mindre. A projekt minden helyiségének ugyanezt a feliratot adja. Ezt a beállítást szokták elnézni, pedig megspórolja harminc helyiség egyenkénti beállítását.

Semmi nem változik, amíg az Alkalmaz gombra nem kattint; a Mégse a helyiséget úgy hagyja, ahogy volt. Az Alkalmaz azt is megteszi, hogy ez a felirat, a keretet leszámítva, lesz az, amelyet a következő megrajzolt helyiség kap.

Lásd még

• Területszámítás számítja ki a területet, amelyet a felirat mutat.
• Anyagok változtatják meg a padlót, amely fölött a feliratnak olvashatónak kell maradnia.
