Csövek

A cső a rajzon sarkokból álló vonal egy keresztmetszettel: kör alakú cső vagy téglalap alakú légcsatorna. A panel abban a sorrendben olvasható, ahogy egy csőre gondolunk: milyen hosszú, hogy hívják, a keresztmetszete, miből van, és mekkora hely kell köré.

Rajzoljon egyet a Cső eszközzel, a Rajzeszközök építészeti elemei között: kattintson a sarkaira a terven, és fejezze be az Esc billentyűvel. Jelölje ki, hogy megnyissa a panelét.

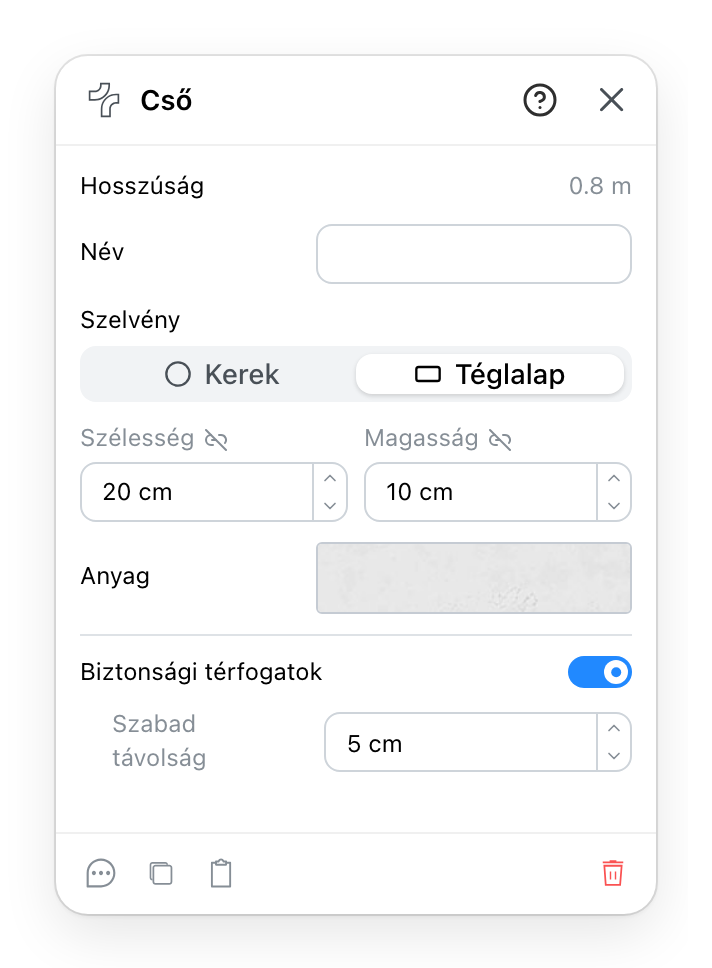

A Cső panel

  1. Milyen hosszú a cső, a megrajzolt vonalon mérve. Olvasott, sosem beírt érték; ezt a számot nyomtatja a jelentés.
  2. Milyen néven szerepel a cső a projektben.
  3. A keresztmetszet alakja: kör, vagy téglalap légcsatornánál.
  4. Az ehhez az alakhoz szükséges méret: egy sugár kör alakú csőnél, szélesség és magasság légcsatornánál.
  5. Miből készült, az anyagkatalógusból.
  6. A cső köré egy szabadon tartandó térfogatot rajzol, a rajzon és 3D-ben. Ugyanaz a funkció, mint a tárgyaknál és az alapelemeknél.
  7. Mennyire áll el a térfogat a cső felületétől. Szürke, amíg a térfogat ki van kapcsolva; az érték megmarad.
  8. Megjegyzés, többszörözés, másolás a vágólapra és törlés, a fejlécben lévő ? pedig ezt az oldalt nyitja meg.

6 A szabad távolság a felülettől mért távolság

A térfogat a cső, minden oldalon a szabad távolsággal megnövelve: egy 20 cm-es légcsatorna 5 cm szabad távolsággal 30 cm-t foglal. A cső külső felületétől mérjük, nem a tengelyétől; a régi panel ezt Center Gapnek hívta, és emiatt egy vastag cső kevesebb helyűnek tűnt, mint egy vékony.
