Pontos elhelyezés
A húzás gyors, és sosem pontos. Amikor valaminek hatvan centiméterre kell állnia a faltól, vagy egy egész íróasztalsornak egy méterrel odébb kell csúsznia, írja be a távolságot.
Egyetlen objektum

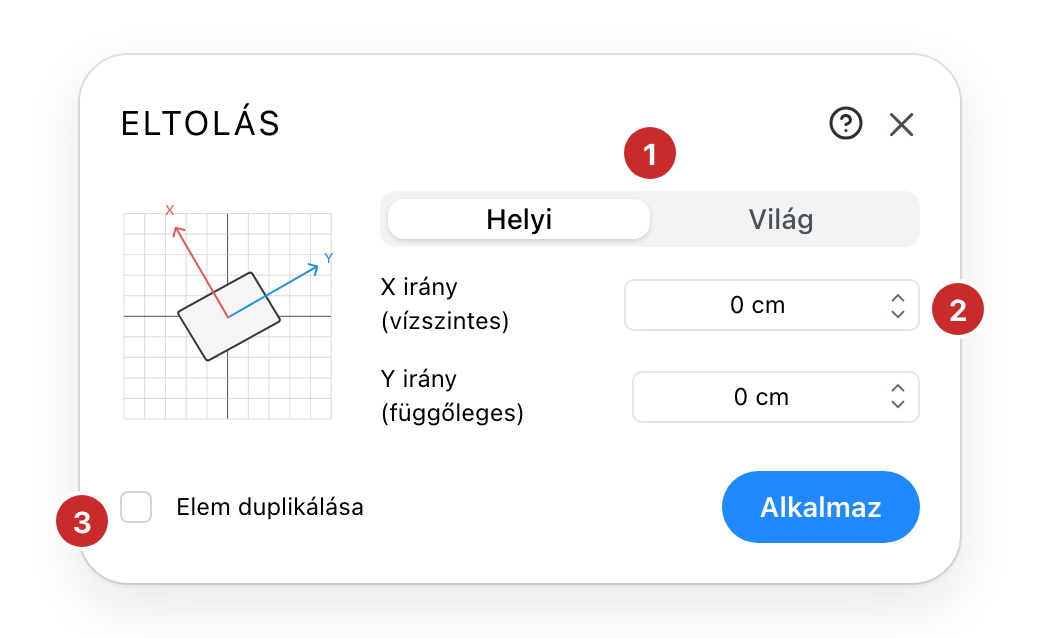

Jelölje ki, és nyomja meg a Mozgatás pontosan gombot a tulajdonságpanel Műveletek szakaszában. Megnyílik az Eltolás párbeszédablak.
- Helyi vagy Világ. A helyi az objektum saját állása szerint mér, a világ a terv szerint. A mellette lévő ábra újrarajzolódik, hogy megmutassa, melyik érvényes; ami a tervhez képest derékszögben áll, ott a kettő ugyanaz.
- X irány és Y irány. Mennyit menjen, a projekt egységeiben. A negatív szám a másik irányba visz.
- Elem duplikálása. Az eredetit a helyén hagyja, és a megadott eltolásra másolatot tesz. Így épül pontos osztású sor: duplikál, majd a másolatot ugyanannyival duplikálja.
Egy egész kijelölés
Jelöljön ki több objektumot. A csoport paneljének Átalakítás szakasza már magától mozgatja a kijelölést a ΔX és ΔY mezőbe írt távolságokkal, amelyeket a mellettük lévő nyíl alkalmaz, és elforgatja a Forgatás mezővel. A Mozgatás pontosan, a szakasz alján, megnyitja az Átalakítás párbeszédablakot: az Eltoláshoz hasonlóan X és Y szerint mozgatja a kijelölést, helyi tengelyek és másolat nélkül, és még két dolgot tesz.
- Emelés. Fel vagy le mozgatja a kijelölést. Ha a kijelölt elemek egy része nem emelhető, a szó mellett figyelmeztetés jelenik meg, és azok a részek a helyükön maradnak.
- Forgatás. Fok a kijelölés közepe körül, így minden benne lévő elem megtartja egymáshoz képesti elrendezését. Egy berendezett irodát tizenöt fokkal elforgatni nem borítja fel a belsejét.
Mindkét párbeszédablak egyszer hat, az Alkalmaz megnyomásakor. Gépelés közben semmi nem mozdul.
