Metszési vonal

A metszet egy vonal, amelyet a projekten keresztülhúz, és egyben egy nézőpont is. A vonal mondja meg, hol vágjunk; a nézet az épületet e mentén elvágva mutatja, a vágás előtti rész eltűnik.

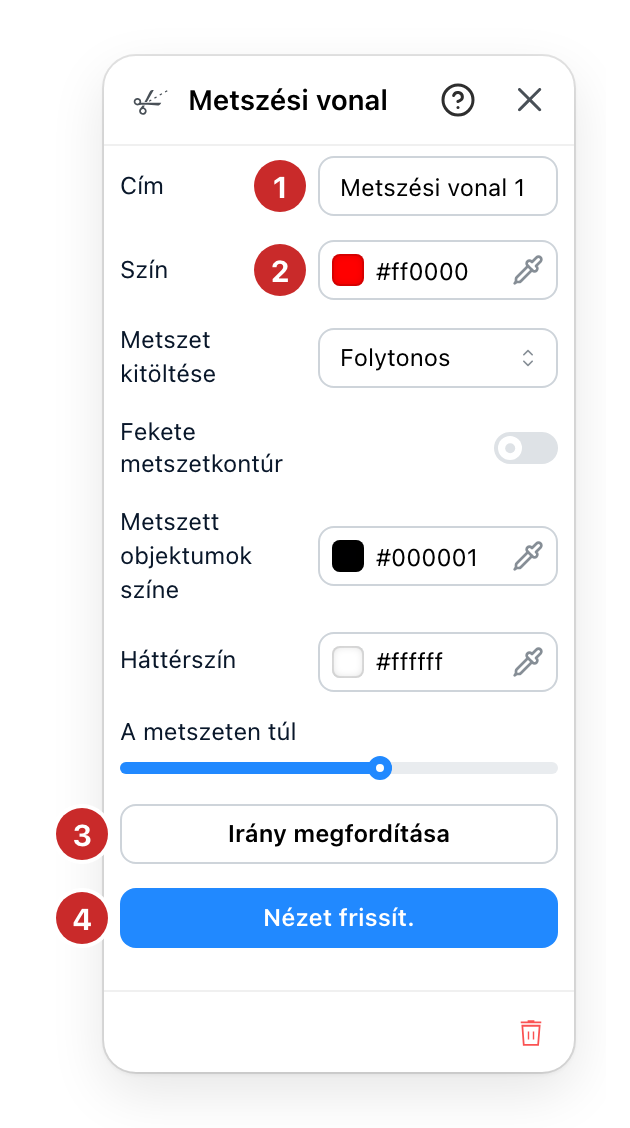

Húzzon egyet a metszet eszközzel, majd ezzel a panellel nevezze el és nézzen rajta keresztül.

1. Cím. A név, amelyet a metszet visel a terven és az általa készített rajzon. Az A-A és B-B a szokásos jelölés, és a név különbözteti meg a két metszetet egy nyomtatott terven.
2. Szín. Milyen színnel rajzolódik a vágásvonal. Érdemes megváltoztatni, ha két metszet keresztezi egymást, hogy a terv megmondja, melyik vonal melyik rajzhoz tartozik.
3. Irány megfordítása. Merre néz a metszet. Egy vágásnak két oldala van, ez felcseréli őket. Akkor használja, ha a nézet a nem kívánt felet mutatja.
4. Nézet frissítése. Ezen a metszeten keresztül néz. A projekt a vonalnál levágódik és a kamera szemből áll be. Csak akkor jelenik meg, amíg mást néz, mert ez a bejárat.

Egyszerre csak egy metszeten át lehet nézni: ennek megnyitása bezárja az előzőt. A tervhez vagy a 3D-hez visszatérve az egész épület visszakerül, és a verzióváltás is így hat. Ha a vonalat átfordítja vagy mozgatja, miközben rajta át néz, a vágás és a kamera vele mozdul.

A szín és a gombok között öt sor dönti el, milyen a metszeti nézet. A Metszet kitöltése tömören vagy vonalkázva tölti ki a vágott falakat és padlókat. A Fekete metszetkontúr fekete szegélyt húz annak köré, amin a vágás áthalad. A Metszett objektumok színe a vágás által átszelt bútorok és tárgyak színe, a Háttérszín pedig a rajz mögötti szín. A A metszeten túl a vágáson túli részt a háttérbe halványítja: 0-nál teljesen megrajzolt, 100-nál nincs ott.

Egyes oldalak Stílust is kínálnak, közvetlenül a szín után. Ez dönti el, mivel vannak kitöltve a vágott felületek és mi van mögöttük, és csak ott jelenik meg, ahol az oldalhoz több mint egy készült.

A panel alján lévő kuka törli a metszetet. A vonal eltűnik, a projekt nem.

Lásd még

• Rajzeszközök az, ahol a metszésvonal megrajzolódik.
• Szintek döntik el, milyen magasságokon halad át a vágás.
