Lépések és nyilak
A lépés az a hely, ahol történik valami. A nyíl az egyik lépésről a következőre való átmenet. Ketten együtt adják a folyamat teljes szókincsét, és mindegyiknek megvan a maga panelje.

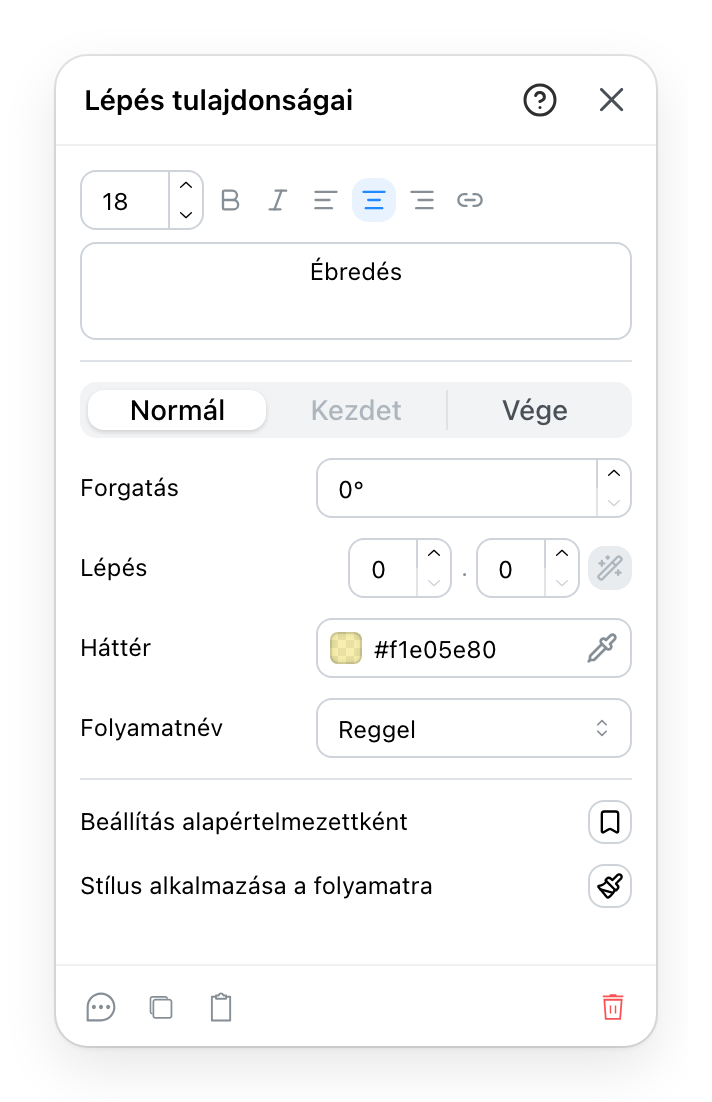

Egy lépés
- Mi történik itt, azokkal a szavakkal, amelyeket a terv meg fog mutatni. Ez az a felirat, amelyet az emberek elolvasnak, ezért feladatként írja le, ne gépként.
- Hol áll ez a lépés a láncban: normál, kezdet vagy vég. A folyamnak kell egy kezdet, és ez jelöli ki. A lánc közepén lévő lépés nem lehet kezdet vagy vég.
- A lépés háttere. A lépésen állítható, nem a folyamaton, hogy egy közülük kiemelkedhessen a szomszédai közül. A kezdetnek és a végnek rögzített kitöltése van, és nincs beállítható háttere.
- Melyik folyamathoz tartozik a lépés, vagy egyikhez sem. A hozzá nem rendelt lépés meg van rajzolva, és senki nem számolja; erre való a kifejezett „egyik sem". Ha az ehhez kapcsolt lépések másik folyamathoz tartoznak, egy alatta lévő gomb felkínálja, hogy ezt kapják, és megmondja, hányat fog megváltoztatni.
- Ráviszi ennek a lépésnek a megjelenését, a szöveget és a hátteret, a folyamat összes lépésére, a verzió minden szintjén. Ez a beállítás spórolja meg, hogy negyvenet állítson be kézzel.
A második és a harmadik között még két sor van. A forgatás elfordítja a lépést a terven. A lépésszám az, amelyet a jelvénye a terven mutat, például 2.1. Mellette a pálca a teljes láncot megszámozza a kezdő lépéstől; kezdő lépés nélkül szürke marad. Az utolsó fölötti sor ennek a lépésnek a megjelenését teszi azzá, amelyet a következő megrajzolt lépés kap.
Egy lépés bármikor átkerülhet egyik folyamatból a másikba, és nem visz magával semmit: a bemenő és kimenő nyilak a helyükön maradnak.

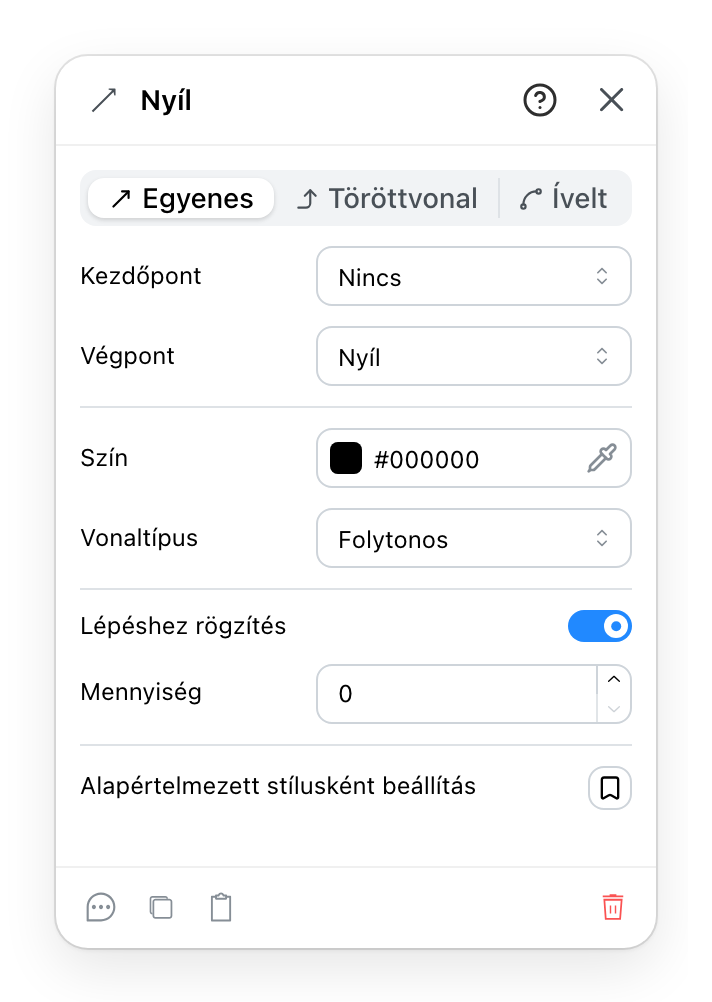

Egy nyíl
- Hogyan halad a vonal a két vége között: egyenesen, az Ön által lerakott sarkokon át, vagy ívben közöttük.
- Mi ül a két végén. Az egyik felkínált forma a „semmi", és így készül az egyfejű vonal.
- Szín, vastagság és szaggatás. Nyomtatott terven a szaggatás messzebbre hallatszik, mint a szín. A vastagságot a 2D tervben végzett munka közben nem kínálja fel.
- A nyilat egy lépéshez köti, hogy a kettő együtt mozogjon. A kötetlen nyíl megjegyzés, nem egy folyam darabja.
- Hány dolog jár erre. A terven semmi nem rajzolja ki; a jelentésben jön elő, és ez az egész oka annak, hogy itt van.
Az utolsó sor ennek a nyílnak a megjelenését teszi azzá, amelyet a következő megrajzolt nyíl kap.
Ugyanez a panel szolgálja ki az egyszerű megjegyzésnyilat, amely dolgokra mutat, és semmilyen folyamathoz nem tartozik. A mennyiség a különbség: a megjegyzésnyílnak nincs ilyen, és nem is kínálják fel neki.
Mindkét panel megjegyzéssel, többszörözéssel, a vágólapra másolással és törléssel végződik.
Lásd még
- Folyamatok az, ahol a folyamat létrejön, és ahol a lépései fel vannak sorolva.
- Útvonalak az útvonalak, szemben a sorrenddel.
