Egyenes lépcsők
Az egyenes lépcsők a Space Designer 3-ból importált projektekből jönnek. Egyszerűbb fajták, mint a ma rajzolt lépcsők: egy egyenlő fokokra vágott doboz. A szerkesztőben semmi sem rajzolja őket, de minden rajtuk változtatható itt. A Rajzeszközök fülről rajzolt lépcsők helyette a Lépcsők panelt nyitják meg.
- Merre megy a kar erről a szintről. Felfelé lyukat vág a mennyezetbe itt és a fölötte lévő szint padlójába. Lefelé e szint alatt lóg, és elvágja ezt a padlót és az alatta lévő mennyezetet. Nincs szükség födémnyílás megrajzolására hozzá.
- Tömör tömb a padlóig, vagy gerendán hordott fokok. A különbség 3D-ben látszik; a terv mindkettőt egyformán rajzolja.
- A doboz, amelyet a kar kitölt: milyen széles, meddig fut és milyen magasra emelkedik. Egy lánc egy méretet a többi összekötötthöz köt, így arányosan változnak.
- A fokok száma, amelyre a doboz fel van vágva, legfeljebb 80. Minden alatta ebből következik.

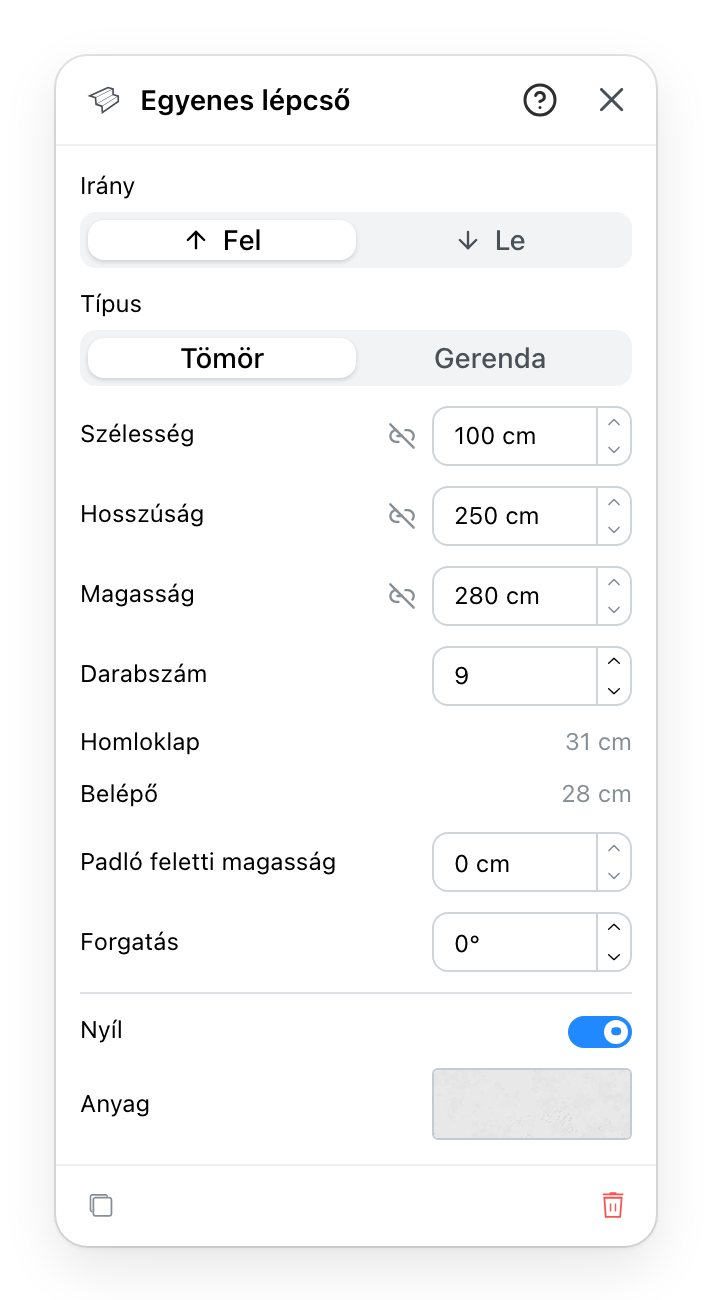

- A számból és a dobozból kiszámítva: egy fok magassága és egy lépcsőfelület mélysége. A képen kilenc fok 280 cm-en 31 cm-t ad fokonként, ami túl meredek a megmászáshoz. Több fok lejjebb viszi.
- Felemeli a kart a padlóról, és elfordítja a terven.
- A járóvonal a terven, a kar teteje felé mutatva. 3D-ben nincs megrajzolva.
- Egyetlen anyag az egész karra. A terv a színét is átveszi.
- Többszörözés és törlés, a fejlécben lévő
?pedig ezt az oldalt nyitja meg.
Egyenes lépcső vagy Lépcső
Az egyenes karnak nincs pihenője, nincs védőkorlátja és nincs fordulója. Ezek bármelyikéhez rajzolja újra a kart a Rajzeszközök fül Lépcső eszközével, majd törölje ezt.
