Una porta viene dal catalogo: aprite la sua categoria Porte e lasciate una porta su una parete. Nella lista di controllo, la riga Aggiungi porte e finestre ha un pulsante, Apri il catalogo delle porte, che vi porta lì. La porta si regola poi qui. Il pannello si apre quando la porta è selezionata, e ogni sua sezione risponde a una domanda: che tipo, quanto grande, come si apre, come è vetrata, di cosa è fatta.

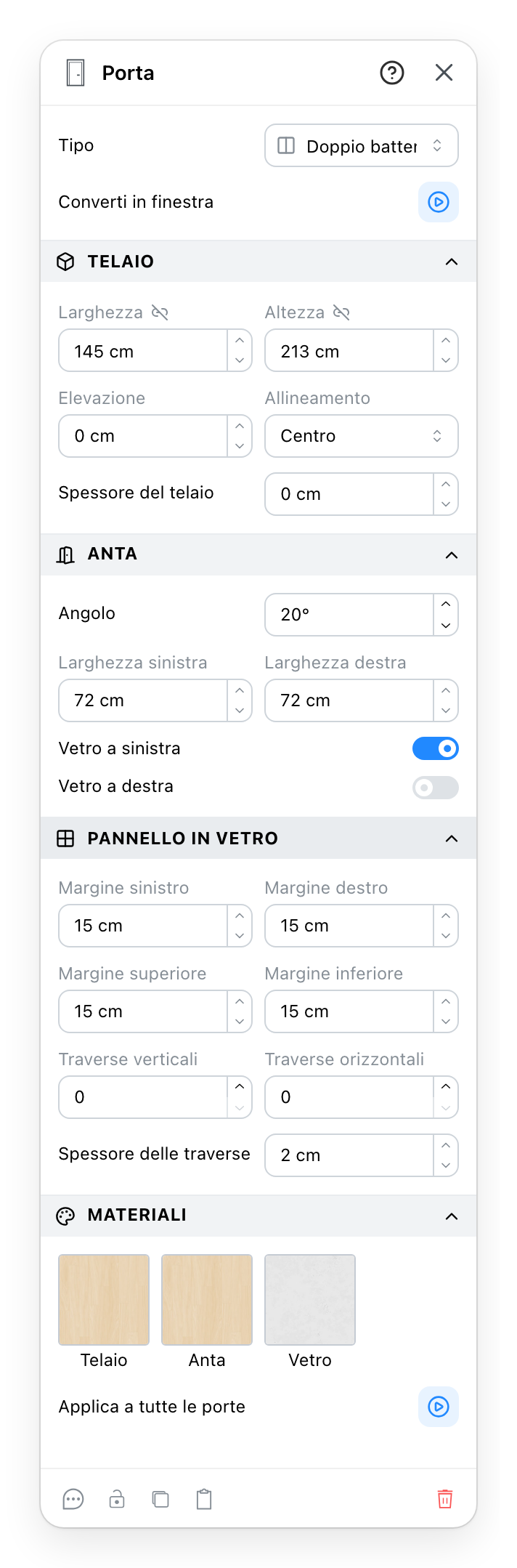

Il pannello Porta

Che tipo di porta è: a battente, a doppio battente, scorrevole a scomparsa o scorrevole; Garage apre un secondo elenco con sezionale, avvolgibile e basculante. Converti in finestra chiede prima conferma, poi mantiene l'apertura e il suo telaio e dà loro le impostazioni di una finestra; le impostazioni proprie della porta si perdono.
L'apertura nella parete: larghezza e altezza, l'elevazione della soglia dal pavimento e, per le porte a battente e i garage, con quale faccia della parete il telaio è a filo. Lo spessore del telaio è la larghezza visibile del telaio attorno all'anta; le porte scorrevoli a scomparsa e scorrevoli non ne hanno. Il lucchetto blocca la dimensione, l'elevazione e l'allineamento.
L'anta stessa: quanto è aperta, da quale lato si apre su una porta a battente, scorrevole a scomparsa o scorrevole e, per una porta doppia, la larghezza di ciascuna metà. Un'anta più stretta di 50 cm non ha maniglia. Un interruttore mette il vetro nell'anta; una porta doppia ne ha uno per anta.
Il vetro, come margini dai bordi dell'anta, così che ogni anta calcoli la propria lastra. Le traverse la dividono; il numero vale per la lastra più grande e le altre seguono con lastre di dimensioni simili.
Un materiale per parte: il telaio, l'anta e il vetro quando c'è. Applica a tutte le porte riporta questi tre su ogni porta di questo livello.
Ogni pannello delle proprietà termina con un commento, un blocco, un duplica, un copia e un elimina, e il ? nella sua intestazione apre questa pagina.

1 Quali sezioni compaiono

Il pannello mostra solo ciò che il tipo può usare. Una porta scorrevole non ha un angolo di apertura ma un grado di apertura, una percentuale di quanto è aperta. Anche una porta del garage ha un grado, e una sezionale riceve il vetro per pannello. L'avvolgibile è l'unico tipo senza vetro.

2 L'elevazione può essere negativa

Una porta di norma poggia sul pavimento, quindi la sua elevazione è zero. Un valore negativo affonda l'apertura nel livello sottostante, ed è così che si apre un varco in un solaio.

4 Vetro per margini, non per dimensione

Al vetro non si dà una dimensione. Gli si danno quattro distanze dai bordi dell'anta, e ogni anta tiene la propria lastra al loro interno. Per questo una porta doppia con due ante di larghezza diversa mostra due lastre di larghezza diversa con le stesse impostazioni, e per questo un'anta stretta può restare senza traverse dove quella larga ne ha due.

Vedi anche

Strumenti di disegno: dove si disegna una parete prima di metterci una porta.
Materiali: il catalogo su cui si aprono le tre caselle dei materiali.
Commenti per una nota conservata su questa porta.
