Aperture nel solaio

Un'apertura nel solaio è un foro in un solaio: un vano scala, un vuoto di soppalco, un cavedio. Disegnate il suo contorno sulla pianta con Vano scala / Apertura nel solaio, sotto Elementi architettonici nel menu degli strumenti di disegno della barra di controllo, o nel pannello Strumenti di disegno: cliccate ogni angolo e fate doppio clic per finire. Taglia il solaio su cui è disegnata e il soffitto del livello sotto, e si può selezionare da entrambi i livelli. Lo strumento è in grigio finché il livello non ha un locale, perché non c'è un solaio da tagliare.

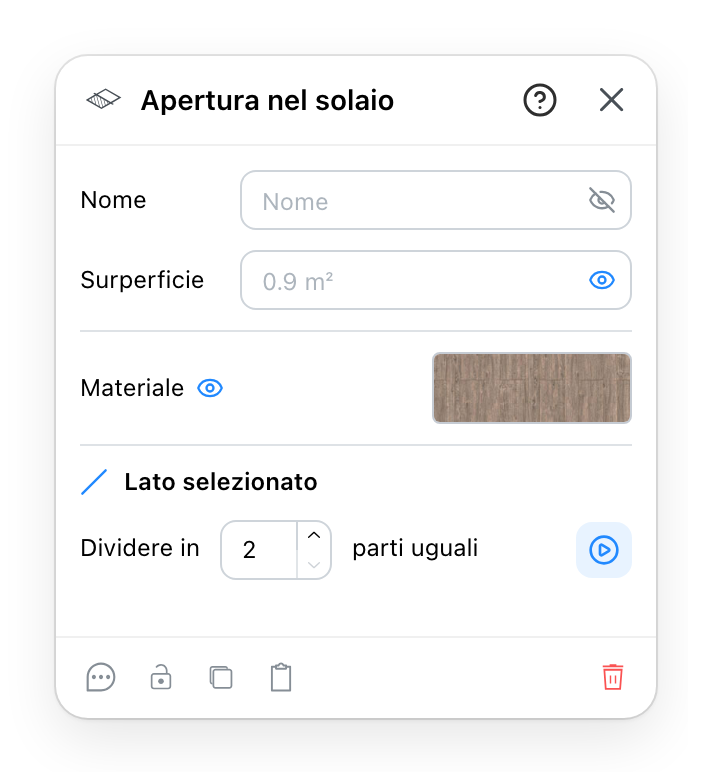

Il pannello Apertura nel solaio

  1. Ciò che la pianta stampa nell'apertura. L'occhio lo mostra o lo nasconde.
  2. La pianta stampa la superficie misurata, mostrata in grigio nel campo, a meno che non digitiate qualcos'altro da stampare al suo posto. L'occhio la mostra o la nasconde.
  3. La finitura del bordo tagliato: lo spessore del solaio attorno al foro, e il bordo del soffitto sotto. Con l'occhio chiuso il bordo mantiene i materiali propri del solaio e del soffitto, e il campione non si può cambiare.
  4. Taglia un lato dell'apertura in 2-9 parti uguali, il che aggiunge dei punti. Agisce sul lato su cui avete cliccato per ultimo sulla pianta, ed è in grigio finché non lo fate.
  5. Un commento, un blocco, un duplica, una copia e un elimina, e il ? nell'intestazione apre questa pagina.

4 Rimodellare l'apertura

Gli angoli di un'apertura si trascinano sulla pianta. Per fare una tacca, per una colonna o un condotto accanto alla scala, il lato ha bisogno di più punti dei suoi due estremi:

  1. Cliccate il lato sulla pianta. Il segno accanto a Lato selezionato si accende.
  2. Impostate in quante parti uguali, e dividete. I nuovi punti si dispongono a distanze uguali lungo quel lato.
  3. Trascinate i nuovi punti sulla pianta dove va la tacca.
