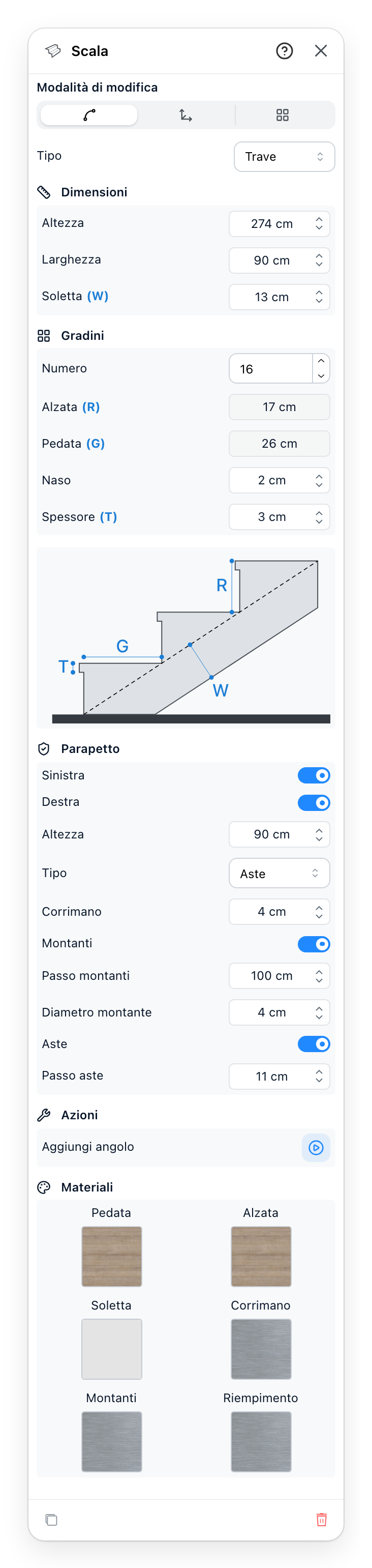

Scale
Una scala si disegna come qualunque altro elemento e poi si corregge qui. Le misure sono legate fra loro: cambiatene una e il pannello ricava il resto.
Lo strumento Scale sta negli Strumenti di disegno accanto a Vano scala / Apertura nel solaio, e un solo diritto del piano offre entrambi: un piano senza scale e aperture nel solaio non ha né l'uno né l'altro.
- Che cosa fa un trascinamento sulla pianta: modificare la linea centrale dei gradini, regolare i bordi sinistro e destro, o regolare un gradino per volta.
- Come la rampa è costruita al di sotto: sospesa, su una trave, o piena fino al pavimento. Cambia l'aspetto della scala vista da sotto.
- L'altezza va da solaio a solaio ed è di norma quella del livello, perché la rampa arrivi dove arriva il solaio sopra. La larghezza è la larghezza della rampa. Lo spessore della soletta, quello della lastra che porta i gradini, è offerto solo per una rampa su una trave.
- Il numero di gradini è il valore da impostare, e si può digitare solo mentre si modifica la linea di salita. Alzata e pedata discendono da esso e dall'altezza, quindi si leggono e non si digitano; la pedata è il gradino più stretto della rampa. Il naso è la sporgenza di un gradino su quello sotto, e lo spessore è lo spessore di un gradino.
- A quale misura rimanda ogni lettera sopra. Alzata e pedata sono la coppia che decide se una scala è comoda da salire, e i loro campi e le lettere nel disegno sono colorati per dirlo: rosso per un'alzata fuori da 14 a 20 cm o una pedata sotto i 22 cm, arancione per un'alzata fuori da 16 a 18 cm o una pedata sotto i 25 cm.
- Si accende per lato, così una rampa addossata a un muro porta un parapetto e non due. Una volta acceso un lato, sotto compaiono gli stessi pezzi che ha un parapetto.
- Mette un punto nella linea di salita, e così una rampa diritta diventa a L. Compare solo nella pianta 2D e mentre la linea di salita è l'oggetto in modifica.
- Uno per pezzo: pedate, alzate, la soletta sotto di esse e ogni pezzo del parapetto.
- Ogni pannello delle proprietà finisce con un duplicato e un'eliminazione, e il
?nell'intestazione apre questa pagina.
Vedi anche
- Strumenti di disegno posano la rampa prima che la regoliate.
- Parapetto è lo stesso insieme di pezzi, lungo una linea propria.
- Livelli fissano l'altezza che la rampa deve salire.
