Scale dritte

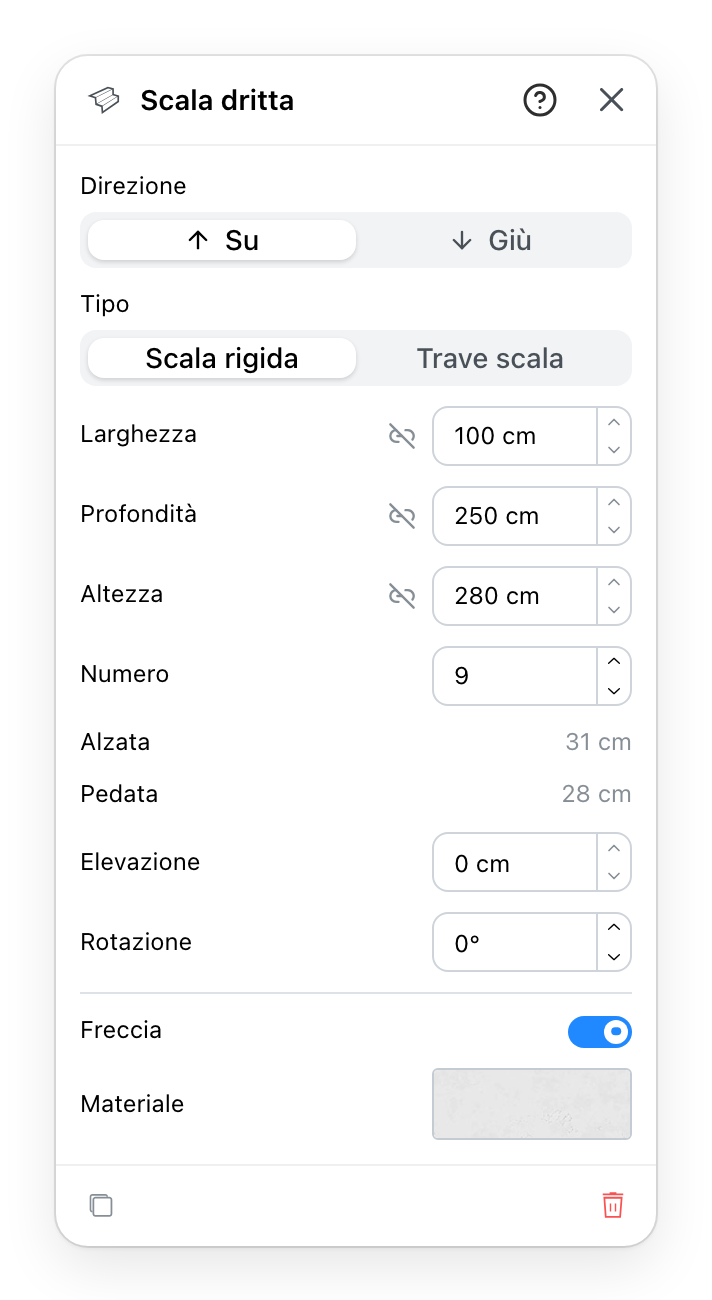

Le scale dritte vengono dai progetti importati da Space Designer 3. Sono un tipo più semplice delle scale disegnate oggi: un blocco tagliato in gradini uguali. Nulla nell'editor le disegna, ma tutto ciò che le riguarda si può cambiare qui. Le scale disegnate dagli Strumenti di disegno aprono invece il pannello Scale.
- In che direzione va la rampa da questo livello. Salendo, apre un foro nel soffitto qui e nel solaio del livello sopra. Scendendo, sta appesa sotto questo livello e taglia questo solaio e il soffitto sotto. Per questo non serve disegnare un'apertura nel solaio.
- Un blocco pieno fino al pavimento, oppure gradini portati da una trave. La differenza si vede in 3D; la pianta disegna i due allo stesso modo.
- Il blocco che la rampa riempie: quanto è largo, quanto si estende e quanto sale. Un collegamento lega una dimensione alle altre collegate, così cambiano in proporzione.
- Il numero di gradini in cui il blocco è tagliato, fino a 80. Tutto ciò che segue discende da esso.
- Calcolati dal numero e dal blocco: l'altezza di un gradino e la profondità di una pedata. Nell'immagine, nove gradini su 280 cm danno 31 cm per gradino, troppo ripido da salire. Più gradini lo abbassano.
- Solleva la rampa dal pavimento, e la gira sulla pianta.
- La linea di percorrenza sulla pianta, che punta alla cima della rampa. Non è disegnata in 3D.
- Un materiale per l'intera rampa. Anche la pianta ne prende il colore.
- Un duplica e un elimina, e il
?nell'intestazione apre questa pagina.
Scale dritte o Scale
Una rampa dritta non ha pianerottolo, né parapetto, né svolta. Per uno qualsiasi di questi, disegnate di nuovo la rampa con lo strumento Scale negli Strumenti di disegno, poi eliminate questa.
