Proprietà dell'oggetto

Selezionate un oggetto collocato dal catalogo e questo pannello si apre accanto alla pianta. Raccoglie tutto ciò che quell'oggetto porta con sé: quello che il catalogo sa di lui, lo spazio che occupa, i colori con cui è stato pubblicato, quello che il progetto registra su di lui, e quello che gli è stato fatto da altrove.

Due delle sei sezioni qui sotto ci sono solo se l'oggetto ha qualcosa da mettervi, quindi una semplice sedia si apre su quattro. L'oggetto fotografato qui le ha tutte e sei.

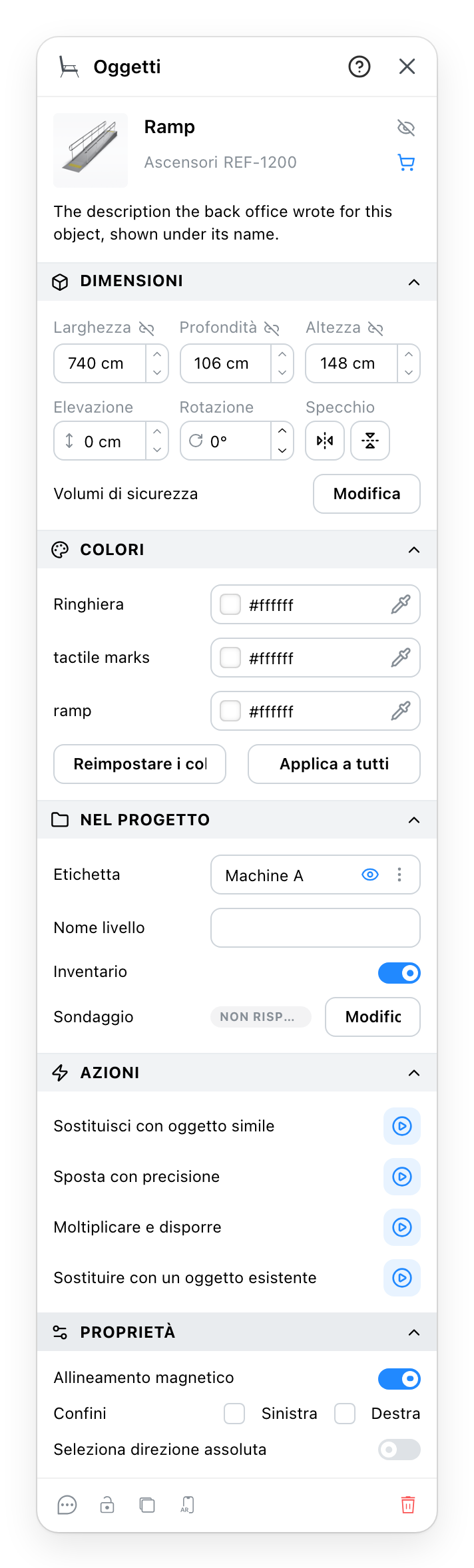

Il pannello delle proprietà di un oggetto, con le sue sezioni aperte

  1. Quello che il catalogo sa di questo oggetto: la sua immagine, il nome sotto cui è archiviato, la sua categoria e il suo riferimento, poi la descrizione scritta dal back office quando c'è. Il carrello, quando il catalogo fornisce un link al negozio, apre la pagina del fornitore per lui. L'occhio, Mostra nome in 2D, scrive quel nome di catalogo sulla pianta o lo tiene fuori, ed è un nome diverso dall'etichetta più sotto.
  2. La dimensione a cui è disegnato, quanto sta sollevato da terra, quanto è ruotato, e due specchi che lo ribaltano senza ruotarlo. Sui siti che usano i volumi di sicurezza, la riga in fondo apre lo spazio libero da tenere intorno a lui.
  3. Una riga per ogni parte che il modello è stato pubblicato come modificabile, quindi quello che appare qui cambia da un articolo all'altro: un colore, un materiale, o un elenco di finiture.
  4. Quello che il progetto registra sull'oggetto piuttosto che sul suo aspetto: il nome scritto accanto a lui sulla pianta, il livello a cui appartiene, se l'inventario lo conta, e il rilievo che porta il suo articolo.
  5. Quattro cose fatte all'oggetto da altrove: scambiarlo con un articolo comparabile, spostarlo di distanze digitate, riempire un'area di copie di lui, e assumere un altro oggetto già nel progetto cliccando su quello.
  6. Le righe che un oggetto ha solo a volte, e la sezione è assente quando non ne ha nessuna: se si aggancia a ciò a cui dovrebbe agganciarsi, quali bordi sono disegnati dove attraversa un muro, e verso quale lato di quel muro conta di rivolgersi.
  7. Un commento, un blocco, un duplica e un elimina, e il ? nell'intestazione apre questa pagina. L'icona in più disegna un codice QR che apre questo oggetto su un telefono, con i colori impostati sopra.

1 4 I due nomi

Un oggetto ha un nome di catalogo e un'etichetta, e non sono la stessa cosa.

Il nome di catalogo è quello sotto cui l'articolo è archiviato, in cima al pannello, ed è lo stesso su ogni copia di quell'articolo in ogni progetto. Non lo digitate voi. L'occhio accanto decide se la pianta lo disegna.

L'etichetta è vostra, una per oggetto. Digitatela e la pianta la scrive accanto a quell' oggetto e a nessun altro. Il suo occhio la mostra e la nasconde, e i tre puntini decidono come viene disegnata.

Un oggetto può quindi mostrare entrambi, uno dei due, o nessuno. Una pianta dove ogni scrivania si legge Scrivania mostra il nome di catalogo; una dove si leggono Scrivania 1 fino a Scrivania 12 mostra dodici etichette.

2 Ruotare, specchiare e la tastiera

La rotazione è in gradi. I due specchi ribaltano l'oggetto sul proprio asse senza cambiare quell'angolo, il che permette di ottenere una versione sinistra di un modello quando il catalogo pubblica solo quella destra.

Anche ruotare ed entrambi gli specchi hanno scorciatoie da tastiera, e raggiungono qualunque cosa sia selezionata. Un oggetto viene ruotato e specchiato senza tornare al pannello, e il pannello segue. La scorciatoia ruota di un quarto alla volta; il campo è dove si digita un angolo che non è un quarto.

3 Fin dove arriva Applica a tutti

Ripristina colori riporta le parti di questo oggetto ai colori pubblicati dal catalogo.

Applica a tutti va più lontano di quanto la maggior parte si aspetti, e vale la pena leggerlo prima di premerlo. Prende i colori attuali di questo oggetto e li scrive su ogni altro oggetto dello stesso articolo su questo piano, e su tutto ciò che condivide la sua collezione. Una collezione è il modo in cui un catalogo raggruppa una famiglia di articoli, quindi ricolorare una sedia di un'insieme può ridipingere anche il tavolo che va con essa.

Due limiti da conoscere. Si ferma al piano su cui siete: le stesse sedie un piano più su non vengono toccate. E un oggetto che il catalogo ha segnato come fisso mantiene i suoi colori.

6 Quando l'ultima sezione c'è affatto

Questa sezione è costruita dalle righe per cui l'oggetto è idoneo, e non viene disegnata quando non è idoneo per nessuna. Per questo manca sulla maggior parte degli oggetti.

Allineamento magnetico appare su un articolo che il catalogo ha pubblicato come agganciante a qualcosa. Disattivarlo permette di collocare l'oggetto libero da ciò a cui salterebbe altrimenti.

Bordi appare su un oggetto del catalogo che apre un varco nel muro su cui si trova. Le due caselle decidono quale lato dell'apertura viene disegnato. La maggior parte delle porte e delle finestre apre invece un pannello proprio.

Seleziona direzione assoluta appare su un oggetto appeso a un muro, e solo mentre siete sulla pianta. In una vista 3D questa riga non c'è, perché il lato che nomina è qualcosa che la pianta disegna.

Vedi anche

  • Catalogo è dove si trovano e si collocano gli oggetti che questo pannello descrive.
  • Oggetti simili è ciò che apre Sostituisci con oggetto simile.
  • Posizionamento preciso è ciò che apre Sposta con precisione, e fa lo stesso per un'intera selezione in una volta.
