Note

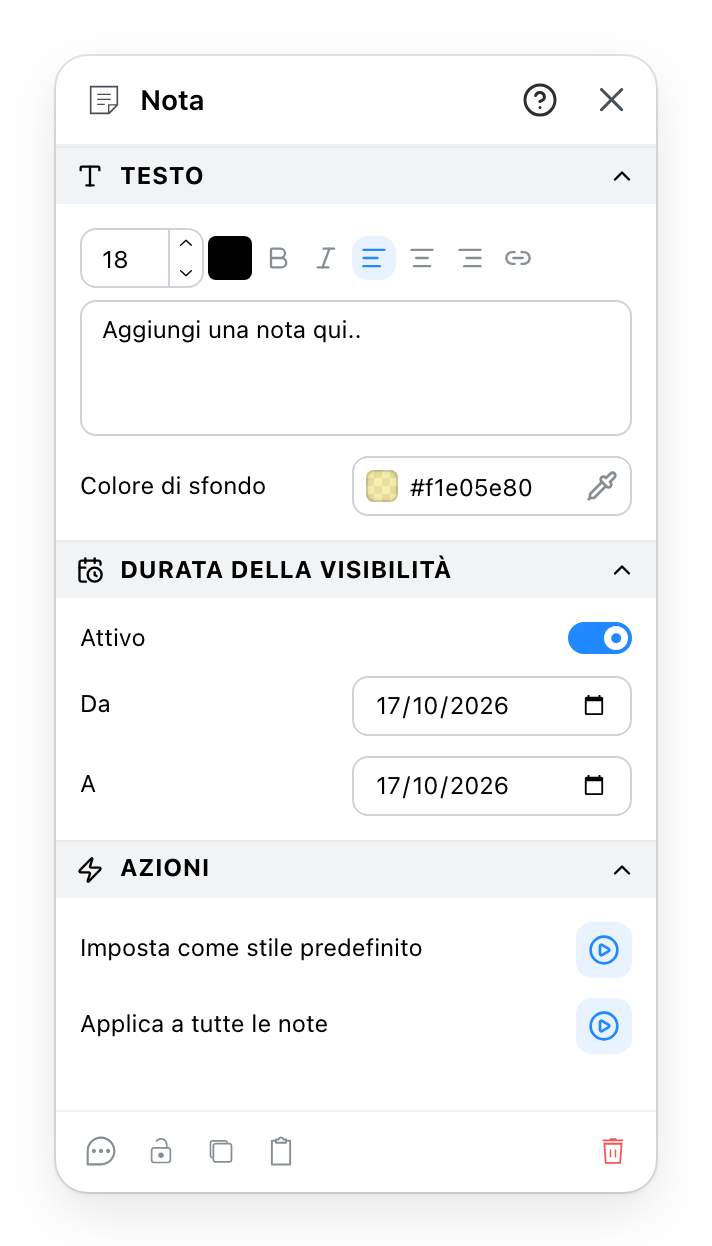

Una nota è una macchia colorata sulla pianta con un testo dentro: un'osservazione per il cliente, un'istruzione per l'installatore, un promemoria per voi. Si disegna con Nota: la freccia di Strumenti di disegno nella barra di controllo apre il menu, dove Nota è tra gli Strumenti di annotazione; poi si trascina un rettangolo sulla pianta. Anche la scheda Strumenti di disegno della colonna la elenca. Una nota si sposta e si ridimensiona sulla pianta. In 3D appare come un indicatore il cui fumetto porta il testo.
- Come è disegnato il testo: dimensione, colore, spessore, inclinazione e allineamento. L'ultimo pulsante aggiunge un link.
- Cosa dice la nota, su tutte le righe che servono.
- La macchia dietro il testo. Può essere resa in parte trasparente, così la pianta si vede sotto.
- Con l'interruttore acceso, la nota è mostrata solo tra queste due date, entrambi i giorni inclusi: per un'osservazione che vale finché durano i lavori. Fuori da esse è nascosta in 3D. La pianta continua a mostrarla.
- La prossima nota che disegnate parte con questo stile di testo e questo sfondo.
- Dà questo stile a ogni nota del progetto, su ogni livello e in ogni versione. Si può annullare.
- Un commento, un blocco, un duplica, una copia e un elimina. Il commento è un'osservazione sulla nota per il vostro team, e non viene stampato sulla pianta. Il
?nell'intestazione apre questa pagina.
Vedi anche
- Strumenti di disegno è dove si trova lo strumento Nota.
- Commenti sono le osservazioni attaccate a qualsiasi oggetto, note comprese.
- Livelli e Versioni sono ciò che «ogni nota del progetto» abbraccia.
