Tubazioni

Una tubazione è una linea di angoli tracciata sulla pianta con una sezione: un tubo tondo, o un condotto rettangolare. Il pannello si legge nell'ordine in cui si pensa una tubazione: quanto è lunga, come si chiama, la sua sezione, di cosa è fatta, e lo spazio che le serve attorno.

Si traccia con Tubo, tra gli elementi architettonici degli Strumenti di disegno: cliccate i suoi angoli sulla pianta e premete Esc per finire. Selezionatela per aprire il suo pannello.

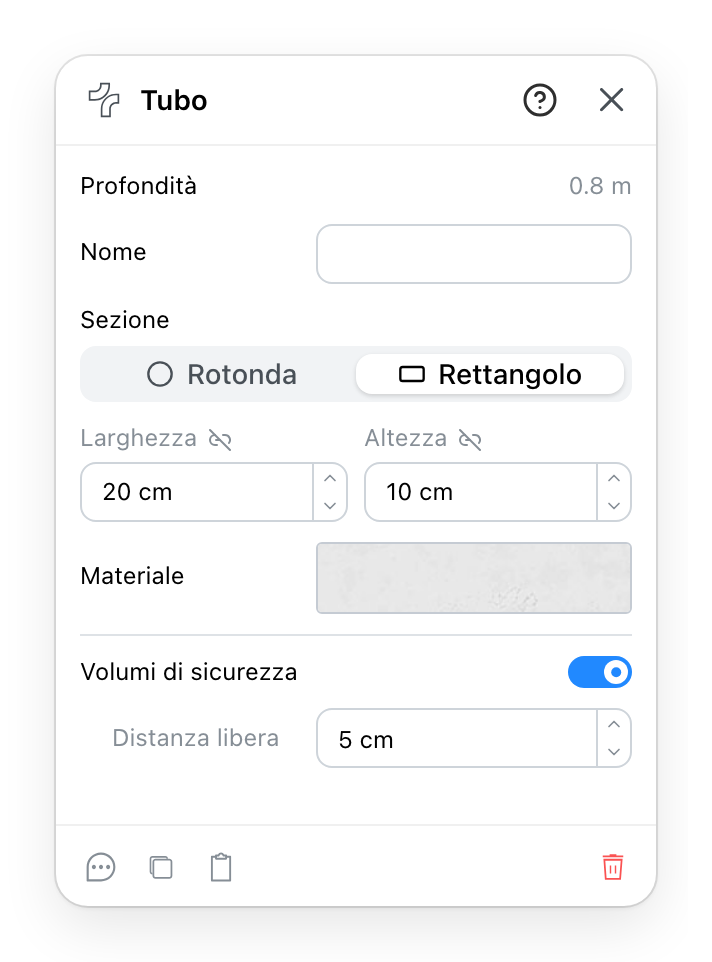

Il pannello Tubo

  1. Quanto è lunga la tubazione, misurata su ciò che avete tracciato. Letta, mai digitata; è il numero che il rapporto stampa.
  2. Con quale nome la tubazione è elencata nel progetto.
  3. La forma della sua sezione: tonda, o rettangolare per un condotto.
  4. La dimensione che quella forma richiede: un raggio per un tubo tondo, una larghezza e un'altezza per un condotto.
  5. Di cosa è fatta, dal catalogo dei materiali.
  6. Disegna attorno alla tubazione un volume da tenere libero, sulla pianta e in 3D. La stessa funzione che hanno gli oggetti e le primitive.
  7. Di quanto il volume si stacca dalla superficie della tubazione. In grigio finché il volume è spento; il valore è conservato.
  8. Un commento, un duplica, una copia negli appunti e un elimina, e il ? nell'intestazione apre questa pagina.

6 La distanza libera si misura dalla superficie

Il volume è la tubazione ingrandita della distanza libera su ogni lato: un condotto di 20 cm con 5 cm di distanza occupa 30 cm. Si misura dalla superficie esterna della tubazione, non dal suo asse, che è ciò che il vecchio pannello chiamava Center Gap e che faceva sembrare un tubo grosso meno libero di uno sottile.
