床開口
床開口とは、床に開けた穴です。階段室、中二階の吹き抜け、シャフト。コントロールバーの描画ツールのメニューの建築要素、または描画ツールのパネルの階段室 / 床開口で、平面図上に輪郭を描きます。角をクリックし、ダブルクリックで終えます。描いた階の床と、下の階の天井を切り抜き、どちらの階からでも選択できます。そのレベルに部屋がない間、ツールは灰色です。切り抜く床がないからです。

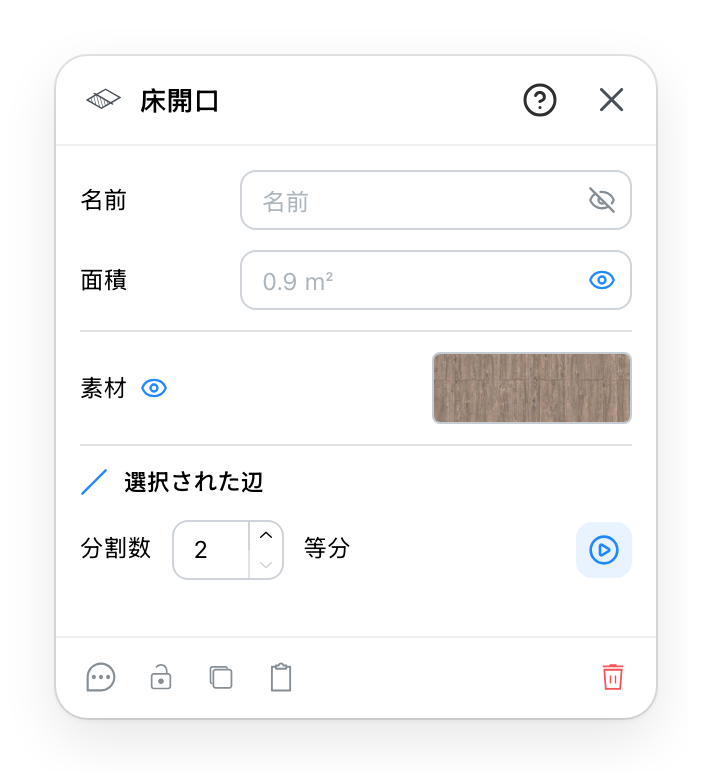

- 平面図が開口部の中に印刷するもの。目で表示と非表示を切り替えます。
- 平面図は、測った面積を印刷します。欄には灰色で表示されます。代わりに印刷したいものを入力した場合は、それが印刷されます。目で表示と非表示を切り替えます。
- 切り口の仕上げ。穴のまわりの床の厚みと、下の天井の縁です。目を閉じると、縁は床と天井自身の素材を保ち、見本は変更できません。
- 開口部の一辺を、2〜9個の等しい部分に切り分け、点を追加します。最後に平面図でクリックした辺に対して働き、クリックするまでは灰色です。
- コメント、ロック、複製、コピー、削除。ヘッダーの
?がこのページを開きます。
4 開口部の形を変える
開口部の角は、平面図上でドラッグします。柱や階段の横のダクトのための切り欠きを作るには、辺に両端の二点以上が必要です。
- 平面図で辺をクリックします。選択された辺の横のマークが点灯します。
- 等分する数を設定して、分割します。新しい点は、その辺に沿って等間隔に置かれます。
- 新しい点を平面図で、切り欠きを置く場所までドラッグします。
