階段

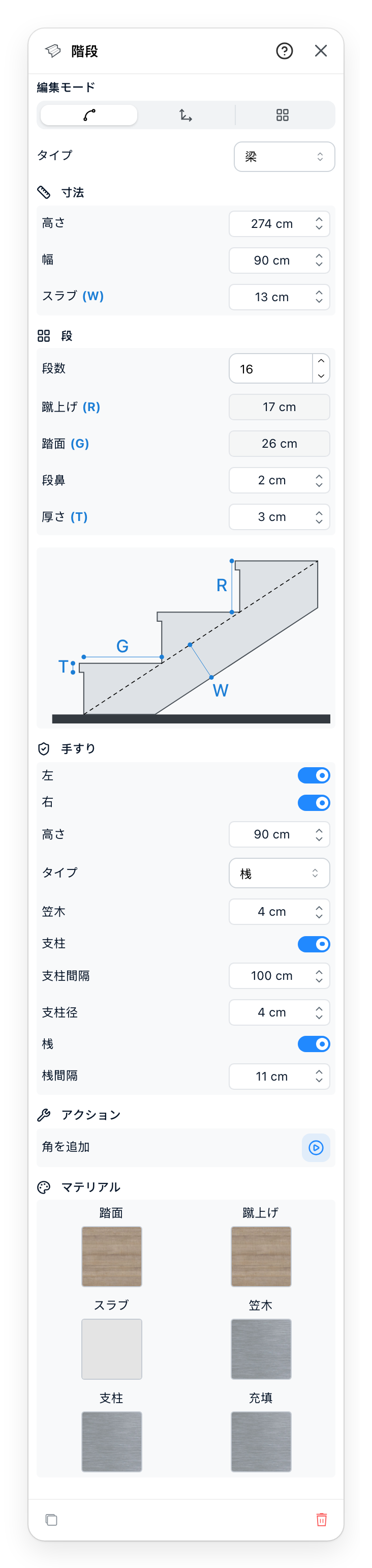

階段は他の要素と同じように描き、そのあとここで整えます。寸法は互いに結び付いていて、一つ変えるとパネルが残りを導き出します。
階段ツールは描画ツールの階段室 / 床開口の隣にあり、一つのプランが両方を提供します。階段と床開口を含まないプランには、どちらもありません。
- 図面上でドラッグしたときの動作。中央の踏面の線の編集、左右の縁の調整、あるいは一段ずつの調整。
- 下側の構造の作り。浮いている、ささら桁に載っている、床まで充填されている、のどれか。下から見上げたときの見え方が変わります。
- 高さは床から床までで、通常はそのレベルの値です。そうすることで上階の床の位置に到達します。幅は階段の幅です。段板を支える板の厚みであるささら板の厚さは、桁に載った階段のときだけ表示されます。
- 設定すべき値は段数で、歩行線を編集している間だけ入力できます。蹴上げと踏面は段数と高さから決まるため、入力ではなく読み取る値です。踏面は階段でいちばん浅い段です。段鼻は、一段が下の段からどれだけ出るかで、厚さは段板の厚さです。
- 上の各文字がどの寸法を指すか。蹴上げと踏面は、階段の昇りやすさを決める組み合わせで、その欄と図面の文字がそれを色で示します。蹴上げが14〜20 cmの外、または踏面が22 cm未満なら赤、蹴上げが16〜18 cmの外、または踏面が25 cm未満ならオレンジです。
- 側ごとに入切できるので、壁付きの階段は手すりを一つだけ持てます。側を入れると、その下に手すりと同じ部材が並びます。
- 歩行線に点を追加し、直線の階段をL字にします。2D図面で、歩行線を編集している間だけ現れます。
- 部材ごとに一つ。踏板、蹴込み板、その下の板、そして手すりの各部材。
- どのプロパティパネルも複製と削除で終わり、見出しの
?がこのページを開きます。
