オブジェクトのプロパティ
カタログから配置したオブジェクトを選択すると、このパネルが平面図の横に開きます。カタログがそのオブジェクトについて知っていること、それが占める空間、公開時の色、プロジェクトがそれについて記録していること、そして他の場所から加えられた操作まで、そのオブジェクトが持つすべてがここに集まります。

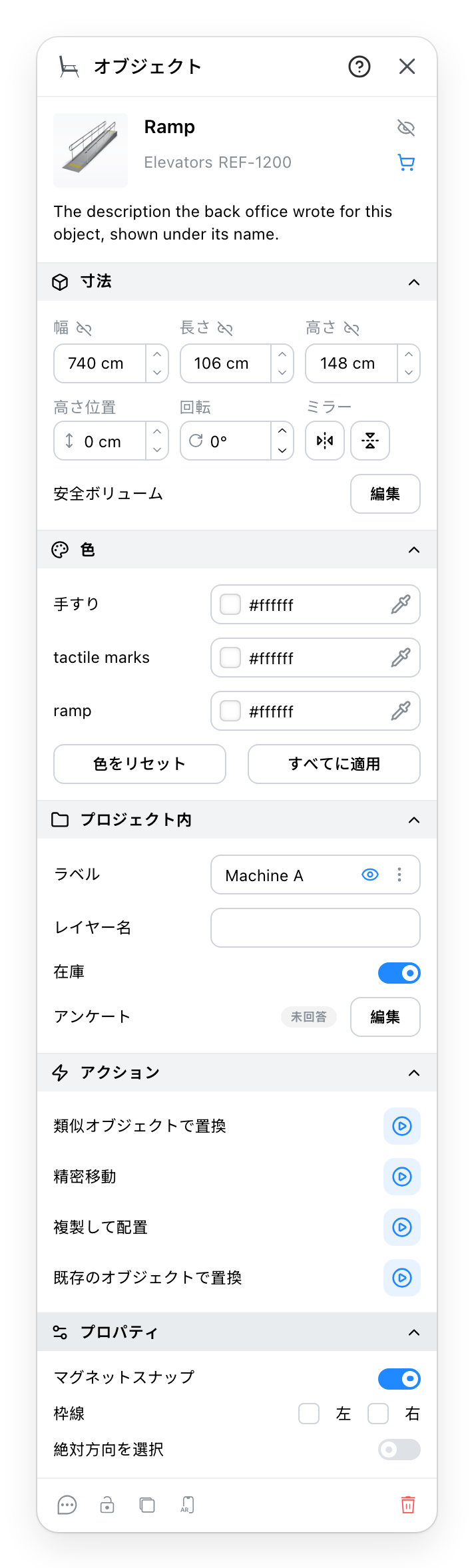

以下の6つのセクションのうち2つは、オブジェクトにそこへ入れるものがあるときだけ表示されるため、普通の椅子は4つで開きます。ここで撮影されているオブジェクトは6つすべてを持っています。
- カタログがこのオブジェクトについて持っている情報Unknown directive: 画像、登録されている名前、カテゴリー、参照番号、そしてあれば管理画面で書かれた説明。カートのアイコンは、カタログが販売店のリンクを持つ場合に、この商品の仕入先ページを開きます。目のアイコン(2Dで名前を表示)は、このカタログ名を平面図に書くか、外すかを決めます。これは下にあるラベルとは別の名前です。
- 描画されるサイズ、床からの高さ、回転角度、そして回転させずに反転させる2つのミラー。安全ボリュームを使うサイトでは、一番下の行が、周囲に確保すべきクリアランスを開きます。
- モデルが変更可能として公開したパーツごとに1行あり、記事によって内容が異なりますUnknown directive: 色、素材、または仕上げのリストなど。
- 見た目ではなく、プロジェクトがそのオブジェクトについて記録していることUnknown directive: 平面図上でそのオブジェクトの横に書かれる名前、所属するレイヤー、在庫がそれを数えるかどうか、そしてその記事が持つ実測値。
- 他の場所から加えられる4つの操作Unknown directive: 同等の商品と交換する、入力した距離だけ移動する、その複製でエリアを埋める、クリックしてプロジェクト内の別のオブジェクトを引き継ぐ。
- オブジェクトが時々しか持たない行で、1つも該当しない場合セクション自体が表示されませんUnknown directive: 本来吸着すべきものに吸着するかどうか、壁を貫通する箇所にどの境界線を描くか、その壁のどちら側を向いているとみなすか。
- コメント、ロック、複製、削除。ヘッダーの
?がこのページを開きます。追加のアイコンは、上で設定した色でこのオブジェクトをスマートフォンで開くQRコードを描画します。
1 4 二つの名前
オブジェクトにはカタログ名とラベルがあり、これらは同じものではありません。
カタログ名は記事が登録されている名前で、パネルの上部にあり、どのプロジェクトのどのコピーでも同じです。入力することはできません。横にある目のアイコンが、平面図に描画するかどうかを決めます。
ラベルはあなた自身のもので、オブジェクトごとに1つです。入力すると、平面図はそのオブジェクトの横にだけそれを書き込み、他のオブジェクトには書き込みません。専用の目のアイコンで表示・非表示を切り替えられ、3つの点はどのように描画されるかを決めます。
したがって、オブジェクトは両方、どちらか一方、またはどちらも表示しないことがあります。すべてのデスクがデスクと表示される配置図はカタログ名を表示しており、デスク1からデスク12まで表示される配置図は12個のラベルを表示しています。
2 回転、反転、キーボード
回転は度数で表されます。2つのミラーは、その角度を変えずにオブジェクトを自身の軸で反転させます。これにより、カタログが右利き版しか公開していない場合でも、モデルの左利き版を得ることができます。
回転と両方のミラーにはキーボードショートカットもあり、選択されているものすべてに適用されます。パネルに戻らなくてもオブジェクトは回転・反転され、パネルはそれに追従します。ショートカットは4分の1ずつ回転します。4分の1ではない角度を入力するのはこのフィールドです。
3 「すべてに適用」が及ぶ範囲
「色をリセット」は、このオブジェクトのパーツをカタログが公開した色に戻します。
「すべてに適用」は、ほとんどの人が思っているよりも広範囲に作用するため、押す前に読んでおく価値があります。このオブジェクトの現在の色を取得し、このフロア上にある同じ記事のすべての他のオブジェクト、およびそのコレクションを共有するものすべてに書き込みます。コレクションとは、カタログが記事のファミリーをグループ化する方法であり、そのため一つのセットの椅子の色を変えると、それに付随するテーブルも塗り替えられることがあります。
知っておくべき制限が2つあります。あなたがいるフロアで止まりますUnknown directive: 1階上にある同じ椅子は影響を受けません。また、カタログが固定として設定したオブジェクトは、その色を保持します。
6 最後のセクションがそもそも存在する場合
このセクションは、オブジェクトが該当する行から構築され、該当する行が1つもない場合は表示されません。そのためほとんどのオブジェクトには表示されません。
マグネットスナップは、カタログが何かに吸着するものとして公開した記事に表示されます。これをオフにすると、本来吸着する対象から自由な位置にオブジェクトを配置できます。
枠線は、それが設置されている壁に開口部を切り抜くカタログのオブジェクトに表示されます。2つのチェックボックスは、開口部のどちら側を描画するかを決めます。ほとんどのドアと窓は、このパネルの代わりに専用のパネルを開きます。
絶対方向を選択は、壁に取り付けられたオブジェクトに表示され、平面図上にいる間だけ表示されます。3Dビューではこの行は存在しません。それが指定する側は平面図が描画するものだからです。
