旧式の手すり

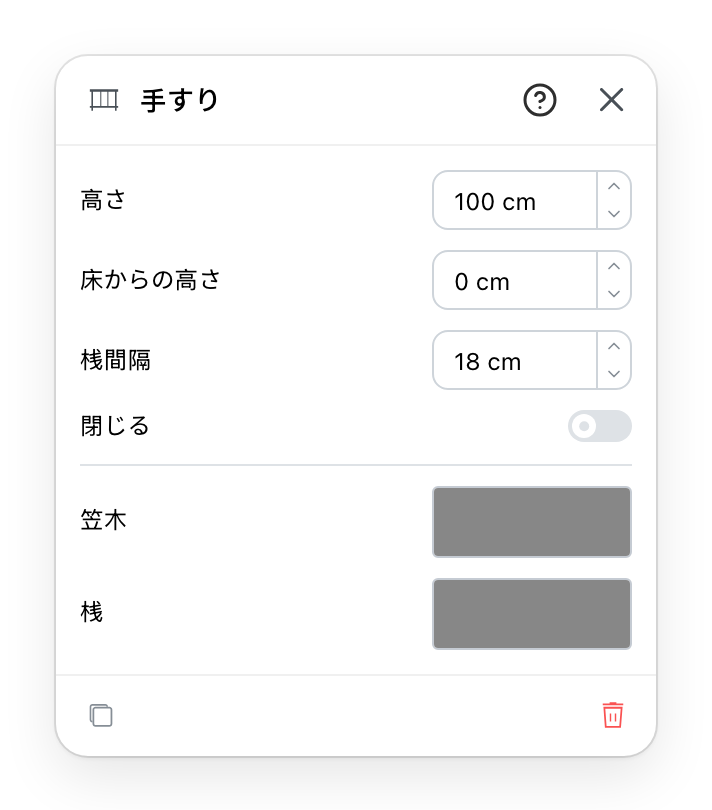

Space Designerの以前のバージョンで描かれたプロジェクトには、旧式の手すりが含まれていることがあります。上端に笠木が通り、縦の桟が並ぶ線です。新しい種類と同じようにヘッダーには手すりと表示されますが、開くパネルはこれより短いものです。この種類を描くものは、もうありません。描画タブの手すりのツールは新しい種類を描き、そちらには専用のページがあります。
- 手すりの高さ。足元から笠木の上までです。
- 全体を床からどれだけ持ち上げるか。低い壁やスラブの縁の上に立つ手すりのためです。1 mを超えて上げると、平面図ではより薄く描かれます。
- 桟から次の桟までの距離。一つの中心から次の中心までを測り、間の隙間ではありません。
- 最後の点を最初の点につなぎます。開口部のまわりを一周する手すりのためです。
- 上端の笠木の素材。
- 縦の桟の素材。
- 複製と削除。ヘッダーの
?がこのページを開きます。
形を変える
線は、平面図上で点をドラッグして形を変えます。パネルには点の一覧はありません。
新しい手すりへ移る
変換はありません。支柱、充填パネル、部材ごとの素材が必要なときは、手すりのツールで同じ線に沿って手すりを描き直し、これを削除します。
