断面線
断面とは、プロジェクトを横切って引く線であり、同時に見方でもあります。線がどこで切るかを決め、ビューはその線に沿って切られた建物を、手前側を取り除いた状態で表示します。

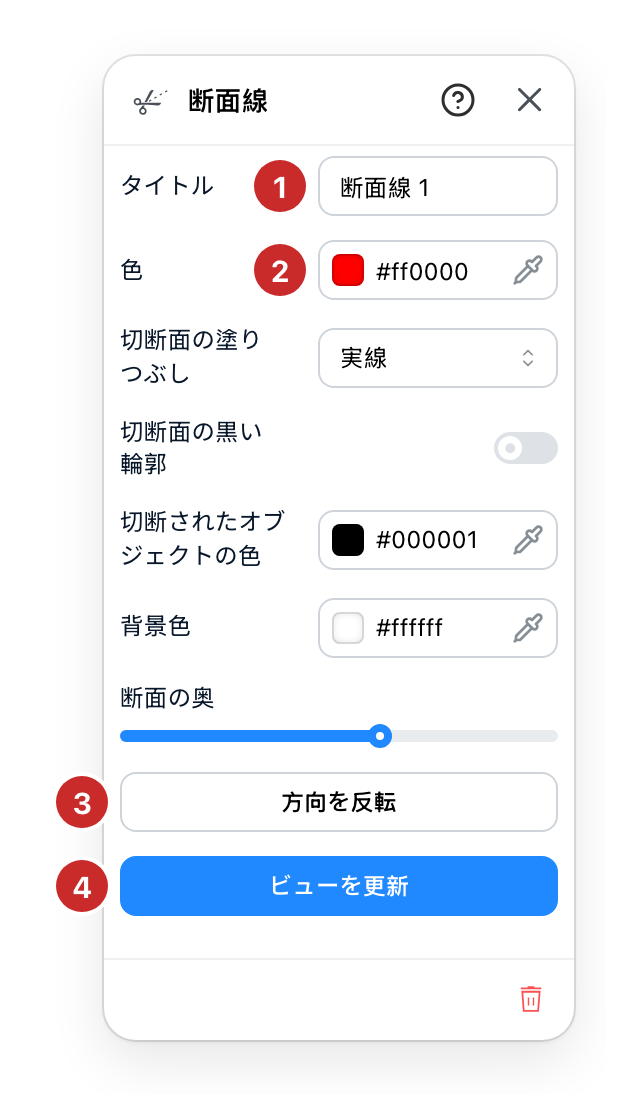

断面ツールで線を引き、このパネルで名前を付けたり、そこから覗いたりします。
- タイトル. 平面図と生成される図面に表示される断面の名前です。A-A、B-B が通例で、印刷した図面一式のなかで二つの断面を見分けるのはこの名前です。
- 色. 切断線を描く色です。二つの断面が交差するときに変えておくと、どの線がどの図面のものかが平面図で分かります。
- 方向を反転. 断面がどちら側を向くかです。切断には二つの面があり、これがそれを入れ替えます。意図しなかった側が表示されているときに使います。
- ビューを更新. この断面から覗きます。プロジェクトは線の位置で切り取られ、カメラは切断面の正面に置かれます。別のものを見ているあいだだけ表示されます。ここが入口だからです。
一度に覗ける断面は一つだけで、これを開くと直前のものが閉じます。平面図や 3D に戻ると建物全体が戻り、バージョンを切り替えたときも同じです。線を覗いている間に反転または移動すると、切断面とカメラも一緒に動きます。
色とボタンのあいだにある五つの行が、断面ビューの見た目を決めます。切断面の塗りつぶしは、切断された壁や床をべた塗りまたはハッチングで埋めます。切断面の黒い輪郭は、切断が通る部分のまわりに黒い縁を描きます。切断されたオブジェクトの色は、切断が通る家具やオブジェクトの色、背景色は図面の背後の色です。断面の奥は、切断面の向こう側にあるものを背景へ薄れさせます。0では完全に描かれ、100では消えます。
サイトによっては色の直後に スタイル も現れます。切断面が何で埋められ、その奥に何があるかを決めるもので、サイトに複数用意されている場合にのみ表示されます。
パネル下部のごみ箱は断面を削除します。消えるのは線だけで、プロジェクトは残ります。
