壁は描画ツールで描きます。平面図で壁をクリックすると、壁という名前でパネルが開きます。壁のタイプと厚さ、平面図での色、プロパティ、壁を分割したり寸法を付けたりするアクション、二つの面のマテリアルがまとまっています。

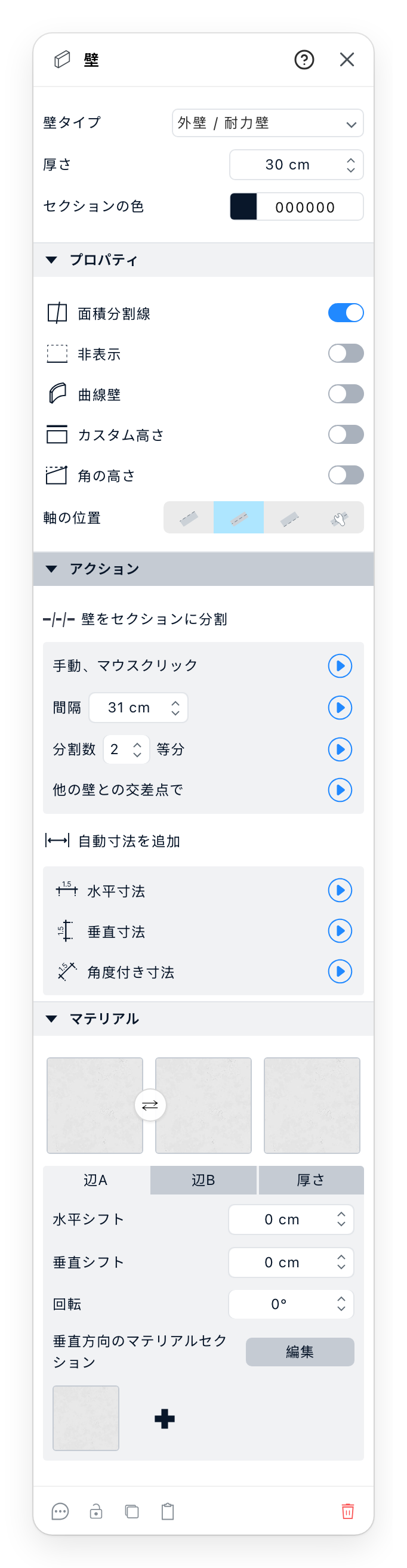

壁パネル

4 プロパティ

面積分割線をオンにすると、壁が部屋を閉じます。オフにすると、両側の空間は一つとして数えられます。非表示は、壁を平面図で破線として描き、3D からは外します。

曲線壁は壁を曲げます。粗さで曲線を描く粗さを、曲線で点のたどり方を決めます。制御点による、スムーズ補間、線形補間のいずれかです。

カスタム高さは、レベルの高さの代わりに、この壁だけの高さを与えます。角の高さは、切妻のために左端と右端を別々に上げます。屋根まで延長は、壁を上にある屋根まで上げます。曲線壁には角の高さがありません。

軸の位置は、描いた線に対して壁がどこに立つかを決めます。片側、線の中央、反対側、または左にシフトと右にシフトで手動で決めます。

5 アクション

壁をセクションに分割は、壁を別々の壁に切り分けます。手動、マウスクリックでは、切る位置をクリックします。平面図でのみ使えます。ほかの行は、間隔で指定した長さごと、分割数で指定した等分、または他の壁との交差点で切ります。行の端の丸いボタンで実行します。

自動寸法を追加は、平面図でのみ、壁に沿って水平寸法、垂直寸法、角度付き寸法を描きます。

曲線壁にはどちらもありません。サイトが複数の曲線点を許可している場合は、代わりに壁を曲げるが表示され、制御点を追加と制御点を削除があります。整列した壁のグループには、代わりに壁を結合が表示され、一枚の壁にまとめます。

辺Aと辺Bは壁の二つの面です。厚さは、壁の端と開口部のまわりに見える切り口のマテリアルです。選ぶまでは辺Aのマテリアルが表示されます。シフト、回転、セクションは面に適用され、厚さには適用されません。

+でマテリアルが開き、選んだものが最後の後ろに追加され、面がそれらの間で分けられます。見本はそれぞれ複製や削除ができ、ドラッグで順番を変えられます。編集では、平面図でのみ、セクションの境界を動かせます。
