Kamers

Een kamer teken je niet los: ze verschijnt zodra muren een ruimte sluiten. Klik erin op het plan en haar paneel opent, onder de naam Ruimte. Het bevat wat het plan in de kamer toont, haar vloer, plafond en muren, haar type, haar hoogte en haar lijstwerk.

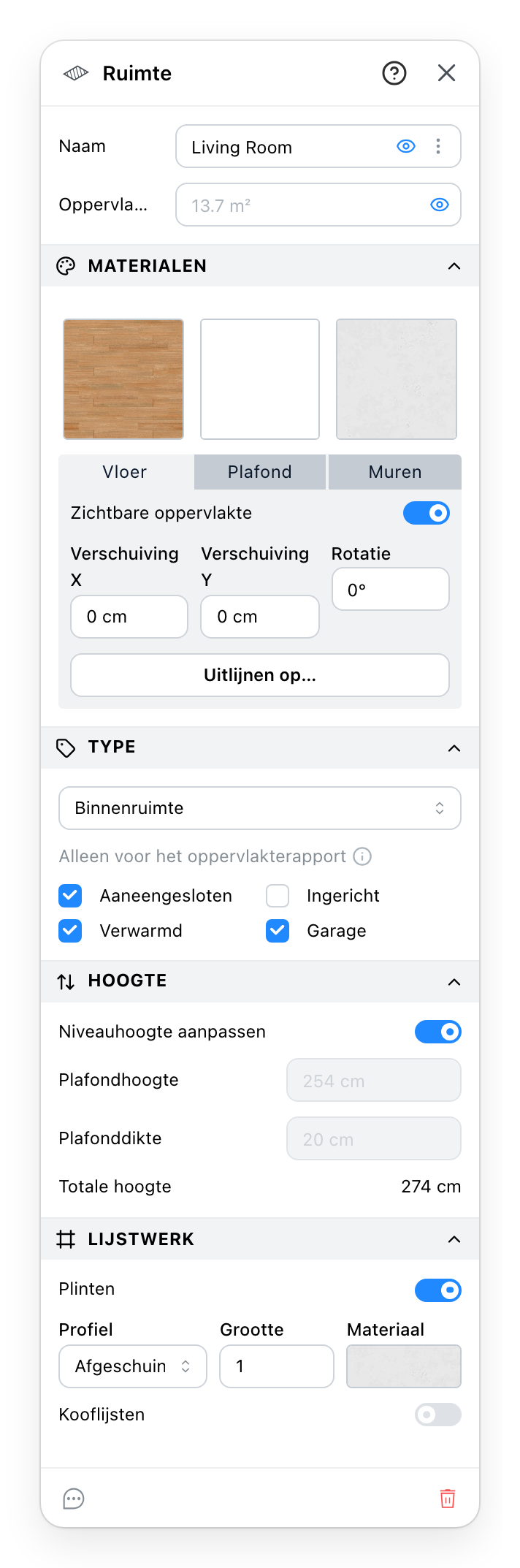

Het paneel Ruimte

  1. De naam die het plan toont. De lijst biedt de gangbare kamernamen; een daarvan stelt ook het type en de vier vakjes eronder in. Het oog toont of verbergt de naam, de puntjes openen de Labelstijl.
  2. Het plan toont de gemeten oppervlakte, grijs in het veld, tenzij je iets anders typt om te tonen. Het oog toont of verbergt haar.
  3. De drie oppervlakken van de kamer. Een staal opent de Materialen; Vloer, Plafond en Muren kiezen het oppervlak dat de rijen eronder instellen.
  4. Binnenruimte, Buitenruimte, Lege ruimte of Doorgetrokken. De vier vakjes tellen alleen in de Oppervlakteberekening.
  5. De hoogte van de kamer: die van het niveau, of haar eigen plafondhoogte en plafonddikte.
  6. Plinten en Kooflijsten, elk met zijn profiel, zijn grootte en zijn materiaal.
  7. Een opmerking en verwijderen, en het ? in de kop opent deze pagina.

3 Vloer, plafond en muren

Voor de vloer en het plafond tekent Zichtbare oppervlakte het of laat het weg. Verschuiving X, Verschuiving Y en Rotatie verschuiven en draaien het patroon van het materiaal. Uitlijnen op… lijnt het uit op een ander oppervlak: klik erop, klik dan op een vloer of een plafond van hetzelfde type en hetzelfde materiaal; Esc annuleert. Een verborgen vloer of plafond maakt zijn staal grijs: de knop bereikt het nog steeds, om het weer te tonen.

Voor de muren schildert het staal de zijden van de muren rond de kamer. Altijd toepassen op muren schildert ze opnieuw bij elke wijziging van de kamer, zodat ze geschilderd blijven als een muur wordt gesplitst of verplaatst. Een materiaal dat daarna op één van die muren apart wordt gezet, wordt overgeschilderd.

4 Type

Een Lege ruimte is een gat tot het niveau eronder, en Doorgetrokken vult de ruimte, voor een dikke muur die als vier dunne is getekend. Geen van beide heeft oppervlakken of lijstwerk, dus beide banden verdwijnen uit het paneel.

Aaneengesloten, Ingericht, Verwarmd en Garage zijn alleen aan te vinken bij een Binnenruimte. Ze veranderen niets op het plan of in 3D: de oppervlakteberekening leest ze.

5 Hoogte

Met Niveauhoogte aanpassen aan neemt de kamer de hoogte van haar niveau, en de twee velden tonen die, grijs. Uit is Plafondhoogte de ruimte onder het plafond en Plafonddikte de plaat erboven; Totale hoogte telt ze op. Een dikkere plaat houdt de plafondhoogte en verhoogt het totaal. De muren rond de kamer gaan mee omhoog.
